系统镜像更新说明

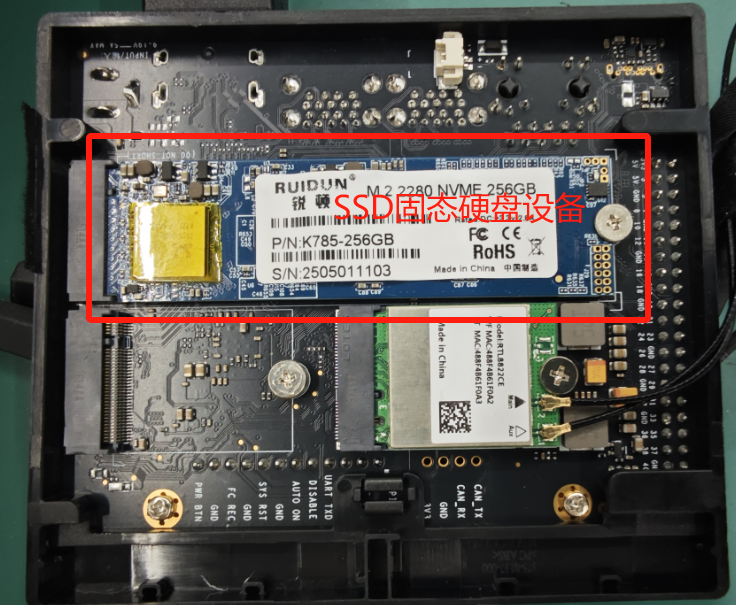

注意： 镜像更新需要将机器内部的系统主控板拆卸出来，将系统主控板背面的SSD固态硬盘取出来进行更新。非特殊情况下，请不要自行拆机更新镜像！！！

SSD image

这里主要介绍更新镜像的烧录方法。

1 镜像下载地址

点击下载>>

2 镜像烧录步骤

设备环境 ： PC Window系统、SSD固态硬盘设备、USB Type-C线、SSD转接器（M.2 NVMe固态硬盘盒）

  1. 安装格式化软件 DiskGenius, 点击下载安装>>

  2. 将系统主控板上的SSD通过转接器接入电脑，连接电脑以后可能会出现很多个要求格式化的弹窗，全部取消即可。

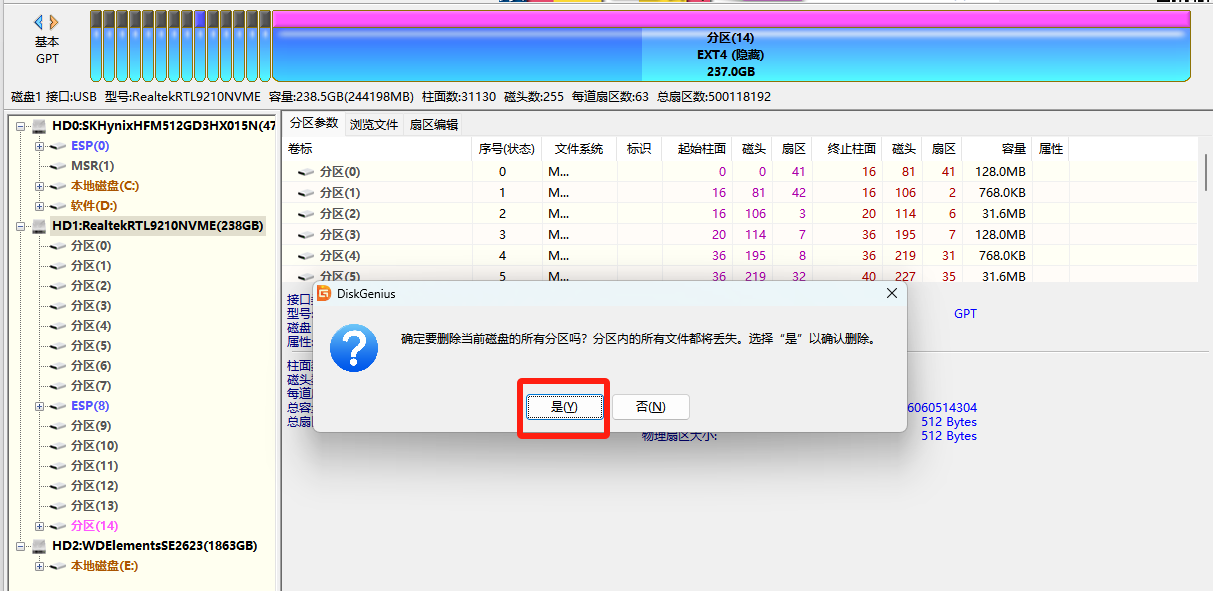

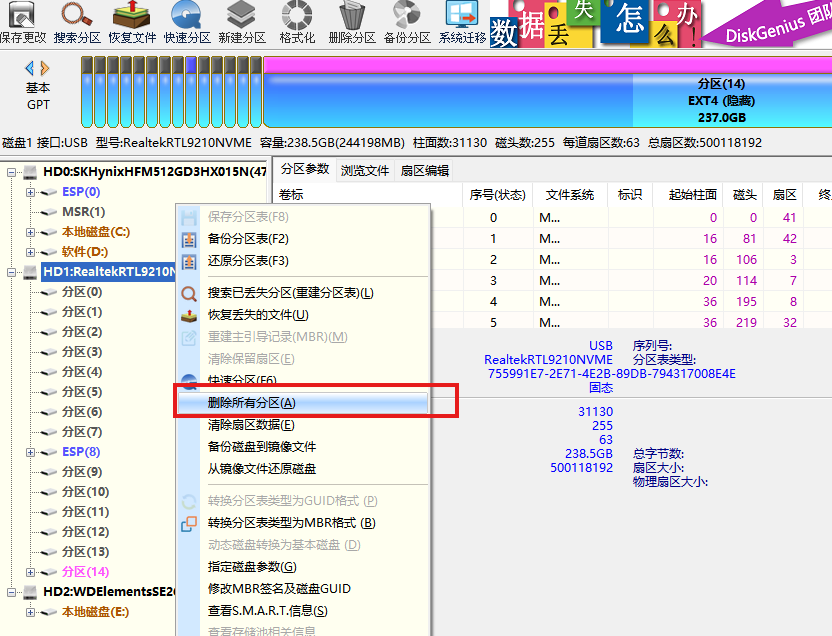

  3. 打开DiskGenius软件，找到SSD设备（默认是238G大小），鼠标右键，选择”删除所有分区“

delete

delete

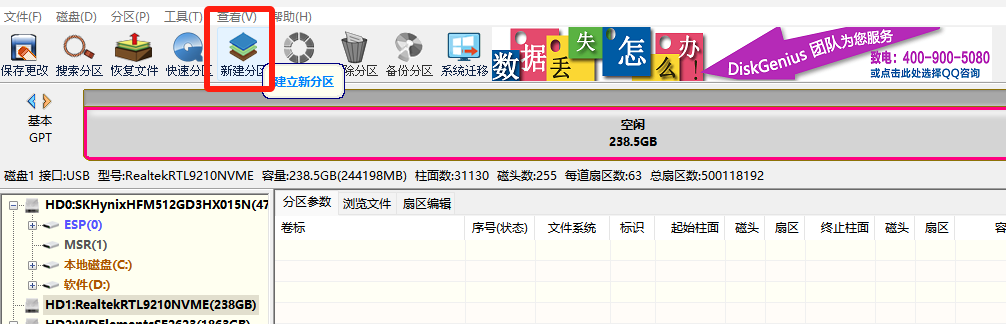

  1. 删除所有分区以后，同样选中SSD设备（默认是238G），点击“建立新分区”

delete

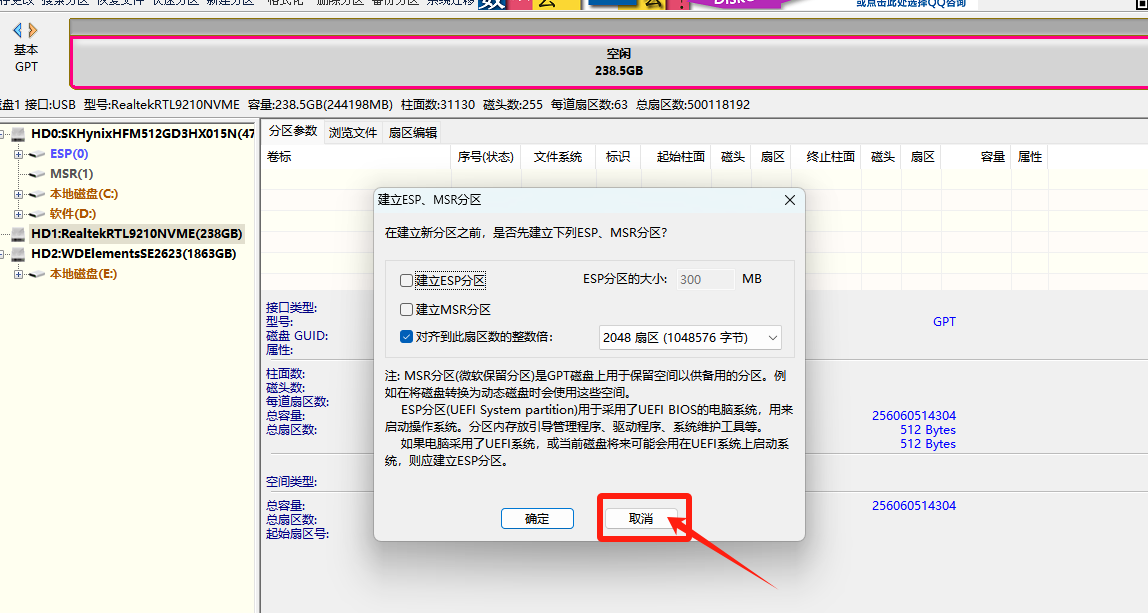

默认即可，点击“取消”

delete

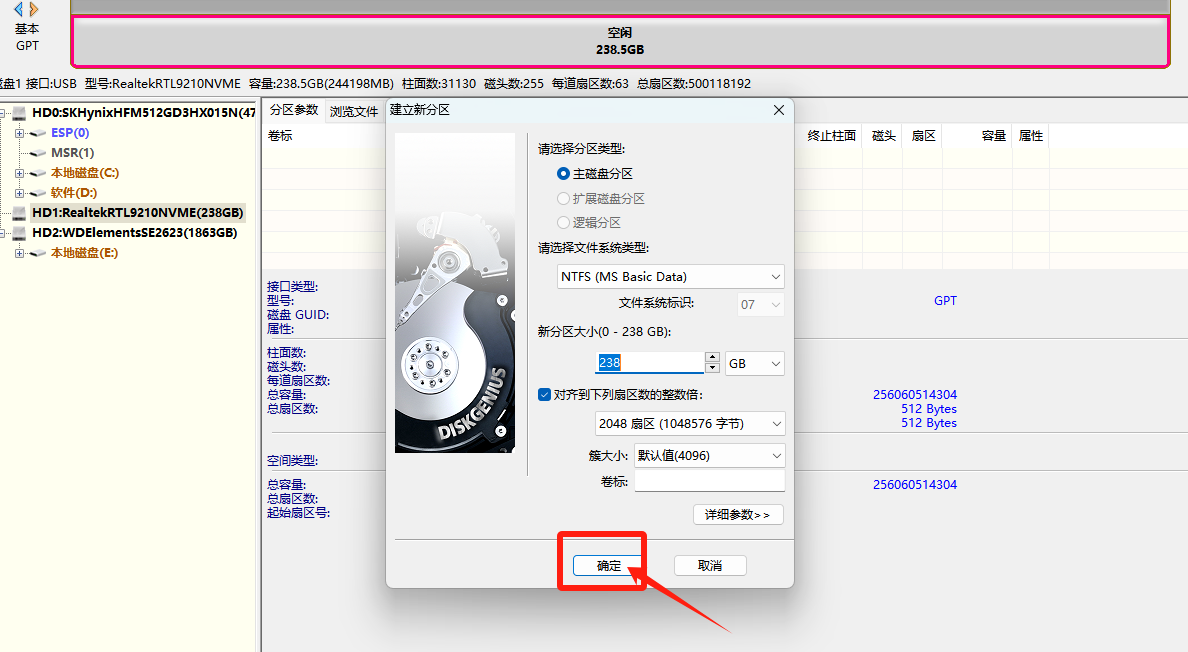

默认即可，不修改任何内容，点击“确定”

delete

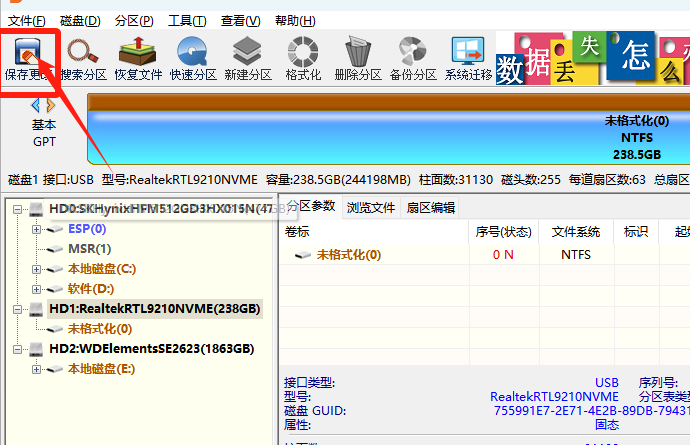

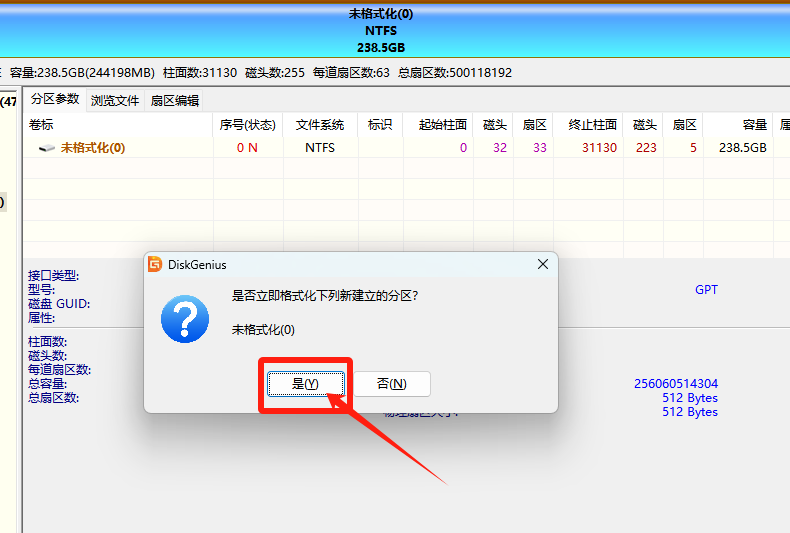

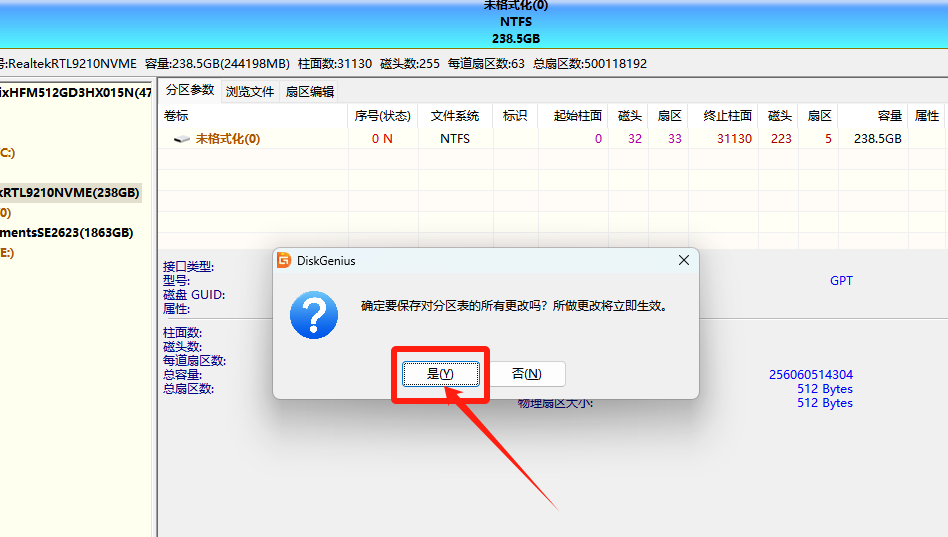

  1. 同样选中SSD设备（默认238G），点击“保存更改”

delete

delete

delete

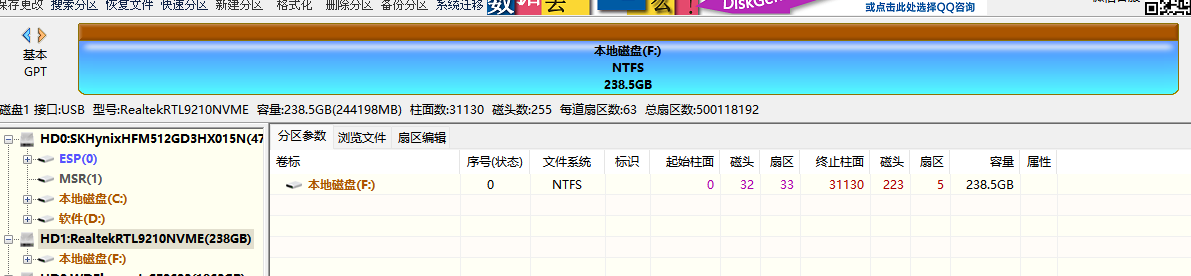

  1. 等待完成上述步骤，格式化完成。

delete

  1. 安装烧录工具：balenaEtcher , 点击下载安装>>

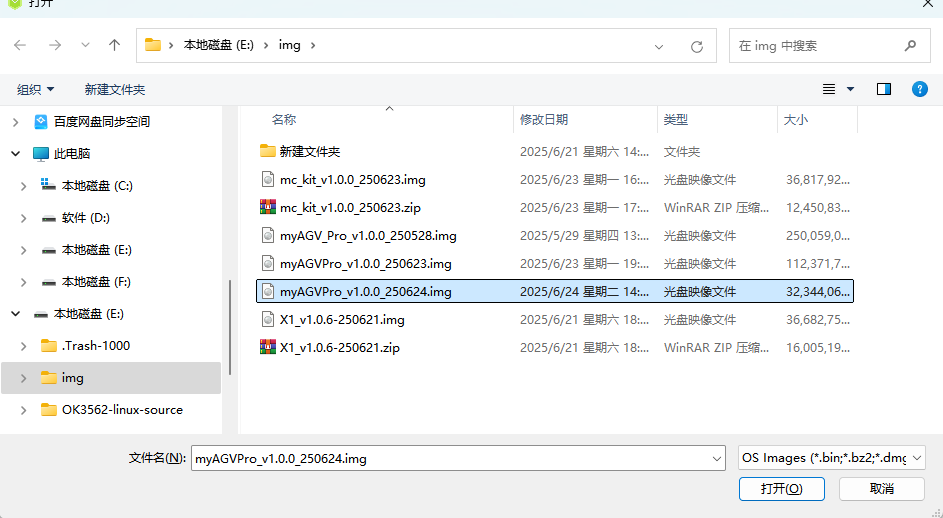

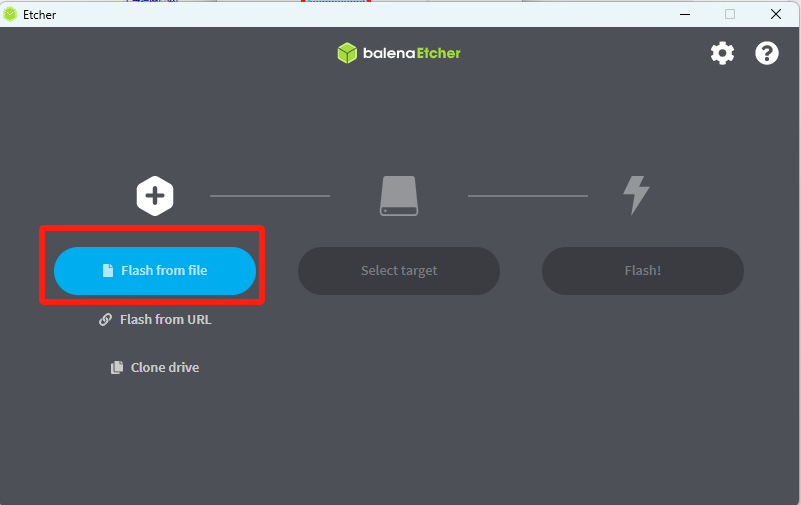

  2. 开始烧录，打开烧录工具-balenaEtcher，选择Flash from file镜像文件选择对应的系统镜像文件

delete

delete

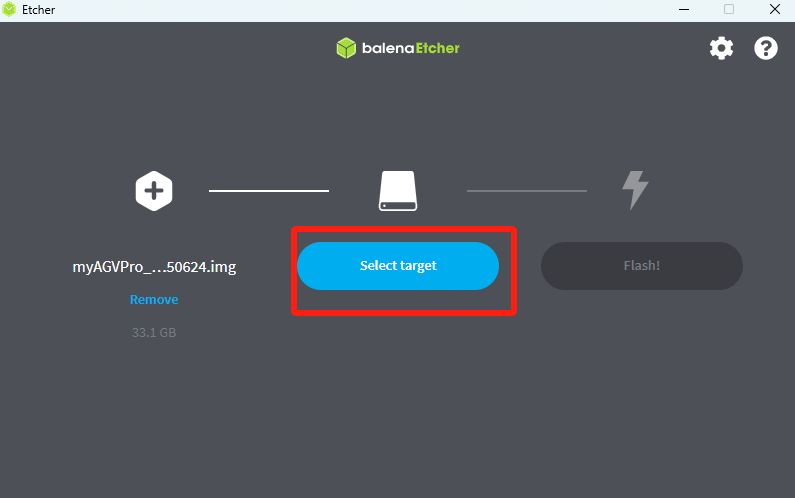

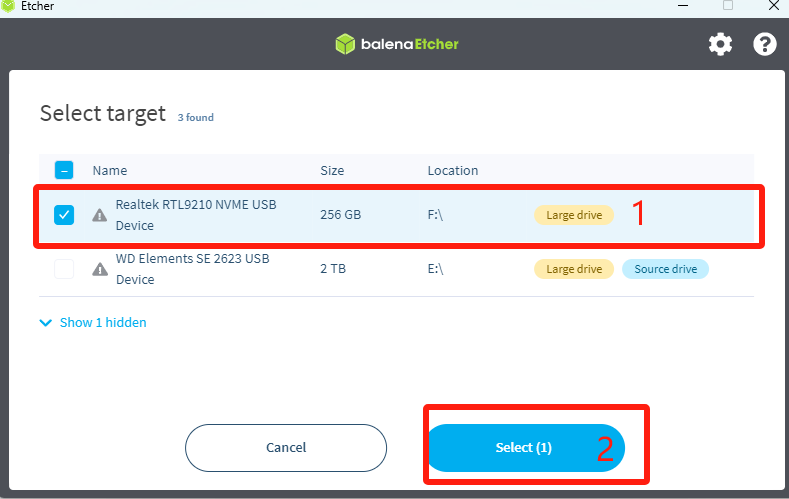

  1. 选择目标磁盘，即刚才格式化过的SSD盘

delete

delete

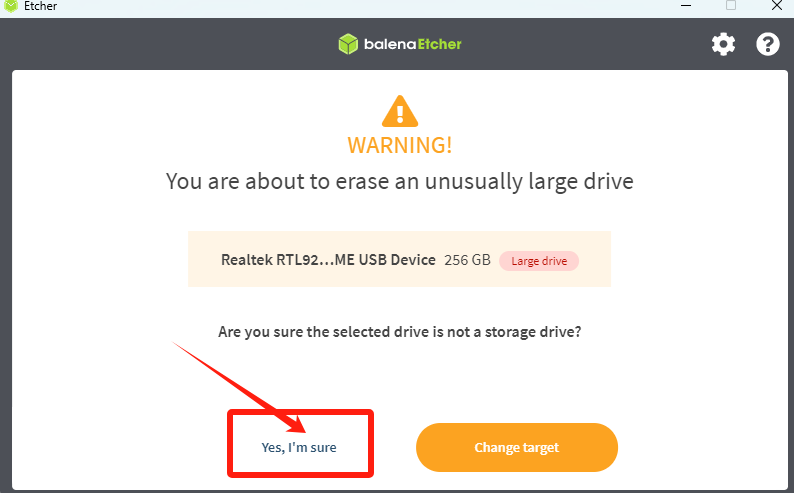

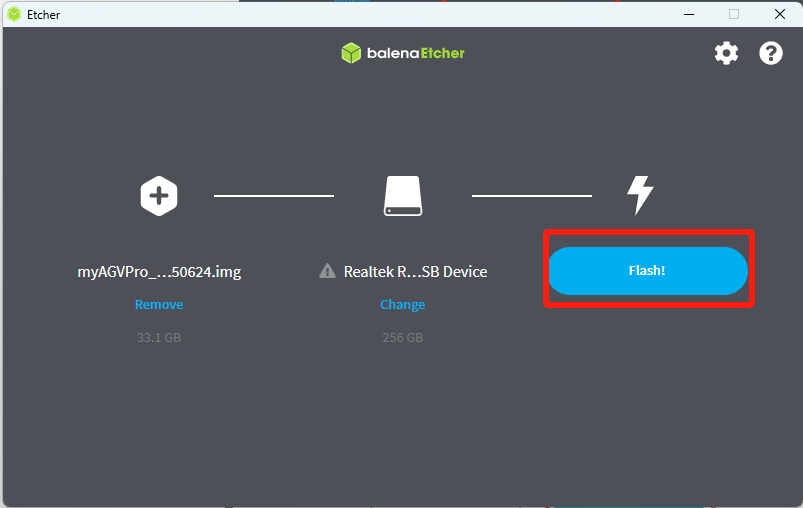

  1. 选择Flash!

delete

delete

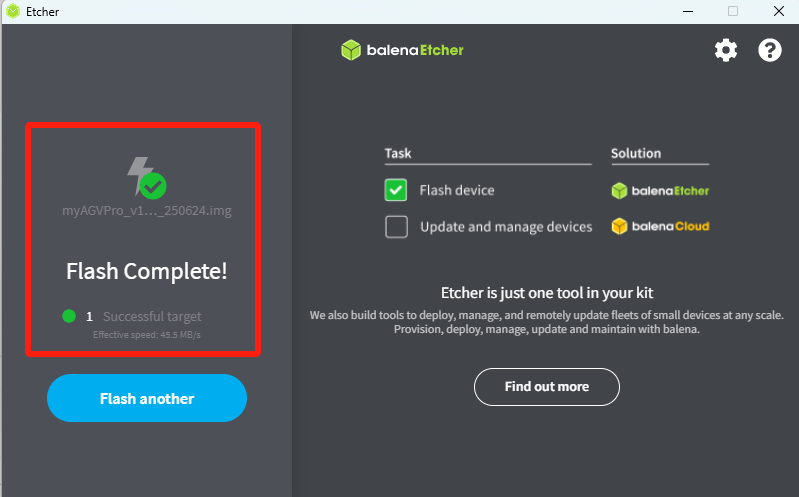

  1. 等待烧录进度100%会提示烧录完成。之后将SSD安装回主控板即可。

delete

3 验证镜像

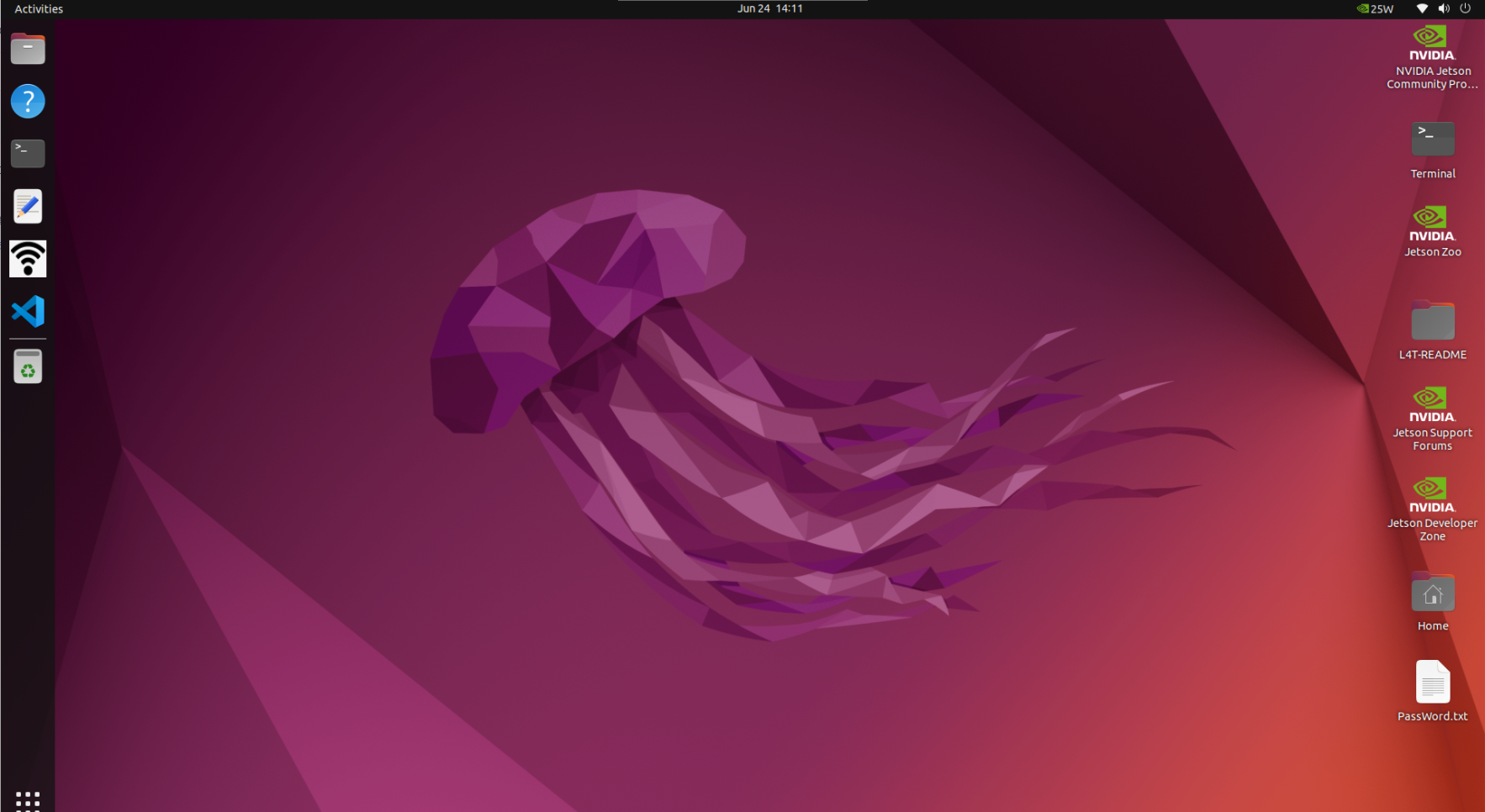

NVME固态硬盘（SSD设备）烧录镜像之后，将其装回主控板，连接HDMI显示屏、连接开发板电源适配器（19V供电），然后进行开机，开机成功后的系统桌面如下：

delete

若想验证系统版本号，可以打开一个控制台终端执行：cat /etc/version指令，终端会输出系统版本号，比如：v1.0.0_250624
