首次使用自查-机器关节功能验

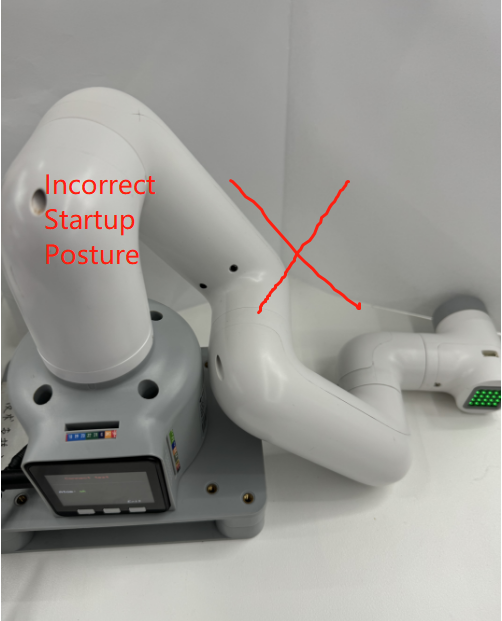

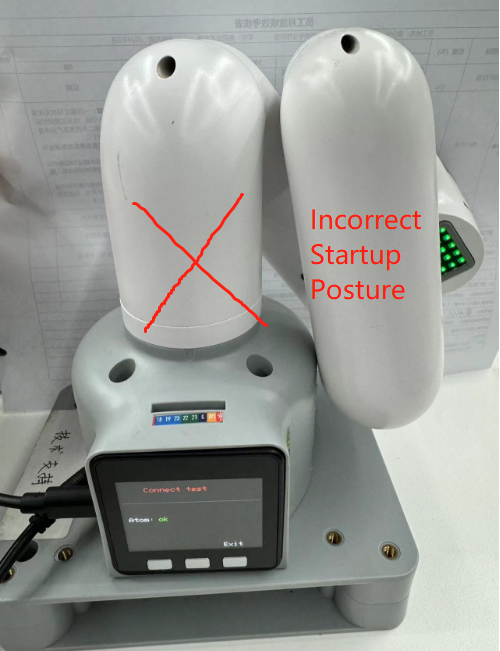

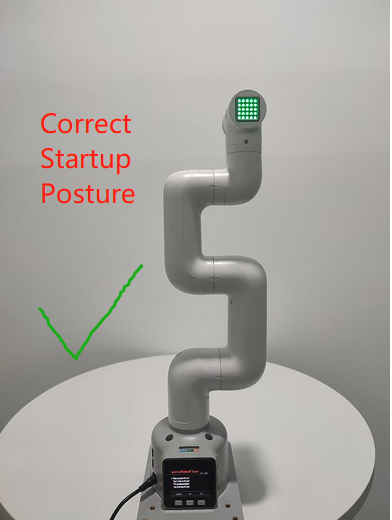

注意: 在机械臂启动时，请注意不要让机械臂处于蜷缩或者关节之间触碰的姿态，建议启动时,机械臂姿态应如下图1所示，图2、图3均为错误启动姿态：

图1 (正确姿态)	图2（错误姿态）	图3（错误姿态）

关节控制方法步骤

1.PI系列机器的硬件连接：

mycobot280PI及mech270PI系列机械臂需要确保接上电源适配器、建议通过HDMI线缆将280pi与HDMI屏幕连接，并将键盘及鼠标接在280pi的usb接口。

2.进行软件环境安装与配置

使用PI或JN版本机器，需要准备一块HDMI屏幕，不必自备电脑。在连接HDMI屏幕后，可直接进入280pi机器自带的系统界面，且由于出厂系统已配置好软件环境，不必自己再安装python、pymycobot及usb驱动等工具，即可使用机械臂使用案例。

3.USB通讯示例

请使用myblockly或者python源码案例进行机械臂关节运动验证。

特别注意使用usb串口开放方式需要选择对应串口及波特率，才能使机械臂与电脑正常通讯，从而正常控制机械臂： 以下为对应的机型与串口、波特率的对应信息：

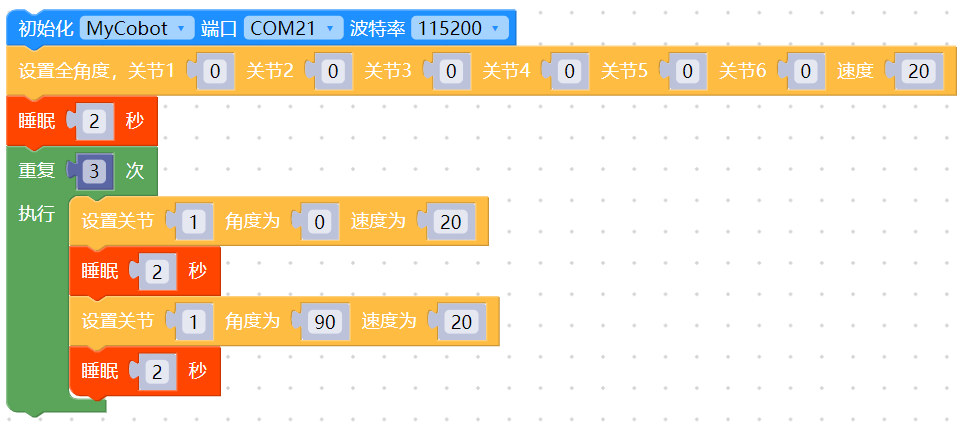

3.1 机械臂关节运动myblockly源码

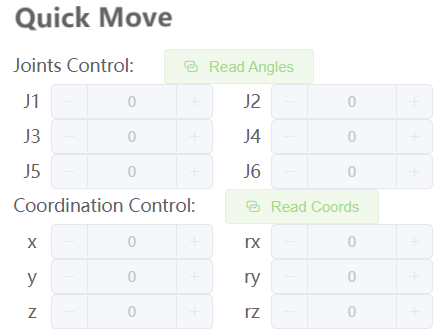

当你看到机械臂的关节1在0-90度循环运动3次效果，说明机械臂关节1响应正常，可尝试更改关节ID测试其他关节及循序渐进学习使用gitbook的其他案例或者利用机械臂做各种有趣的事情！ 指的一提的是，如果你目前对myblockly的代码块开发方式并不熟悉，还有一个相对快捷的关节验证方式是：使用myblockly快速移动工具进行简单的关节运动控制，具体用法请参考：myblockly快速移动工具使用

3.2 机械臂关节运动关节python源码

#运动效果为机械臂围绕零位姿态，1-6关节逐一运动±20度
import time
from pymycobot import MyCobot280

if __name__ == "__main__":
    cobot = MyCobot280('com22',115200)#根据机型选择对应的端口号及波特率
    cobot.set_fresh_mode(1)
    cobot.send_angles([0, 0, 0, 0, 0, 0], 20)
    time.sleep(2)
    print("start")
    for i in range(1,7):
        cobot.send_angle(i, (-30), 20)
        time.sleep(2)
        cobot.send_angle(i, (30), 20)
        time.sleep(2)
        cobot.send_angle(i, (0), 20)
        time.sleep(2)

当你看到机械臂围绕零位姿态，1-6关节逐一运动±20度的运动效果，说明关节1-6响应正常，可循序渐进学习使用gitbook的其他案例或者利用机械臂做各种有趣的事情！

如果执行案例没有看到相对应的效果，那么请参考下文的常见问题解决方案，另外请注意在联系技术支持人员前确保你已经检查了以下5点：

1. 机械臂是否能在上电之后正常锁住？如果不能锁住，请参考FQA硬件相关问题：“Q：机械臂上电锁不住如何解决？”进行排查
2. 如果你的是M5系列机械臂，你的电脑与M5stack侧面的usb口是否通过type-c连接着？
3. 如果你的是M5系列机械臂，你的屏幕LCD现在是否停留在停留在Atom：ok界面？
4. 如果你的是M5系列机械臂，LCD界面显示Atom：no，请参考“Q：机械臂上电锁不住如何解决？”进行排查
5. 运行代码是否有任何报错信息？

请尽可能详细描述下使用细节，如果方便的话请提供一个操作视频，这将会有助于快速分析定位问题，提前感谢！
