机器人 ROS STAG码视觉跟踪

1 设备环境说明

myCobot 280 Arduino + 树莓派4B开发板 + myCobot 摄像头模组 + ROS Noetic

2 硬件安装

将相机安装在 mycobot 的末端。本视觉部分使用 eye-in-hand 的方式。重新安装相机之后，需进行一次手眼标定。

3 mycobot_ros安装

mycobot_ros是大象机器人推出的适用于其mycobot系列桌面六轴机械臂的ROS1包。

ROS1项目地址: http://github.com/elephantrobotics/mycobot_ros

机械臂API驱动库地址: https://github.com/elephantrobotics/pymycobot

为了保证用户能及时使用最新的官方包，可以通过文件管理器进入/home/er/catkin_ws/src文件夹，打开控制台终端（快捷键 Ctrl+Alt+T ) ，输入以下命令进行更新：

# 克隆github上的代码
cd ~/catkin_ws/src
git clone https://github.com/elephantrobotics/mycobot_ros.git # 在决定是否执行此命令之前，请查看下面的注意部分
cd ..     # 回到工作区
catkin_make # 在工作区中构建代码
source devel/setup.bash # 添加环境变量

注意: 如果在/home/er/catkin_ws/src（相当于~/catkin_ws/src）目录下已经存在mycobot_ros文件夹，则需要先删除原来的mycobot_ros，然后再执行上述命令。其中，目录路径中的er为系统的用户名。如有不一致，请修改。

至此ROS1环境搭建完成。

4 使用前提

python依赖库

使用pip安装以下python库

pip install stag-python

pip install opencv-python

pip install scipy

pip install numpy

pip install pymycobot

Stag码

本文使用stag码用作二维码跟踪，建议使用彩印，黑白打印识别率较低。

下载地址: Stag码下载

注意：stag码的左上角为编号，使用opencv的stag识别库可以识别该编号，你可以为不同编号设计不同的行为逻辑，比如00设为位置跟踪，01设为姿态跟踪，02设为回到观测点。

5 原理说明

① Eye-in-Hand 视觉模式：

相机被安装在机械臂末端，实现“眼随手动”的视觉观察方式。这种结构便于相机始终面向目标，提高识别准确率。

② STAG 码识别与编号逻辑：

通过 stag-python + OpenCV 实时识别 STAG 码的位置和编号。不同编号代表不同任务指令（如：编号 00 跟踪物体，编号 01 返回观测点等）。

③ 手眼标定与坐标变换：

在程序初始化阶段，先完成手眼标定，建立相机坐标系与机械臂坐标系之间的 4×4 齐次变换矩阵。一旦 STAG 码被识别，其位置可通过矩阵变换转换到机械臂的坐标系下，实现精确定位。

④ 目标位姿计算与运动控制：

程序根据识别到的 STAG 码坐标与当前机械臂位姿，计算目标位置。通过 ROS 的话题通信机制（Topic），下发运动指令控制机械臂到达指定位置。

⑤ 行为控制逻辑：

根据 STAG 码的编号，程序可以执行不同策略：

编号 00：进入持续跟踪模式，机械臂不断调整位置以对准二维码。

编号 01：返回初始观测姿态，便于重新识别。

6 手眼标定

手眼矩阵原理

手眼标定是视觉跟踪必不可少的一环，其作用是求得机械臂坐标系（手）与相机坐标系（眼）之间的相对关系，我们把这种相对关系用一个4*4的手眼矩阵来表示，具体原理可以参考：手眼矩阵原理

手眼标定方法

注意： 重新安装相机之后，需进行一次手眼标定。

将相机装配到机械臂上（一般装配在机械臂末端），连接需要控制的机械臂

命令行运行：

cd ~/mycobot_ros/mycobot_280arduino/mycobot_280arduino/camera_calibration  # 终端切换到目标路径
python3 camera_calibration.py  # 相机id， 默认为 0.

camera_calibration.py ：实现手眼标定，获取相机到机械臂坐标系的变换矩阵

此时机械臂会先运动到观测姿态

self.origin_mycbot_level = [-90, 5, -104, 14, 0, 0]
def Matrix_identify(self, ml):
    ml.send_angles(self.origin_mycbot_level, 50)  # 移动到观测点
    self.wait()
    ...

注意：用户可自定义修改观测点位，比如旋转6关节使相机处于更合适的位置。

运动到观测姿态后，终端会弹出以下提示，将stag码置于相机视野内，输入任意键即可继续识别

make sure camera can observe the stag, enter any key quit

若相机识别到stag码，则会自动进入下一步识别，机械臂移动并捕捉机械臂和相机的位置信息

终端会弹出提示，输入任意键后机械臂会放松，根据提示移动机械臂末端至贴紧二维码（详细可见视频）

Move the end of the robot arm to the calibration point, press any key to release servo

贴紧后根据提示，输入任意键完成手眼标定

focus servo and get current coords

此时会打印save successe, wait to verify信息，程序将自动进入验证环节。

验证环节: 完成标定后机械臂会回到手眼标定的观测姿态，此时会重复识别并验证标定参数是否正确，请保证stag码仍然在相机视野内，此时若显示"matrix error"则表示验证未通过，需用重新运行标定程序！

此时会打印EyesInHand_matrix信息，视为标定完成，生成"EyesInHand_matrix.json配置文件，标定成功后无需重复操作！

具体效果参考如下视频：

注意：手眼标定可能会由于操作不当、机器虚位等原因出现误差，当视觉跟踪效果不好时，需要重新手眼标定

7 程序运行

本案例机械臂的控制方式：使用ROS中的话题进行通信。 USB相机启动方式：使用ROS中的相机usb_cam节点进行启动。

usb_cam 安装命令：

# Ubuntu 20.04
sudo apt install ros-noetic-usb-cam

主要涉及代码文件：

1. communication_topic.launch ：启动机械臂通信节点（话题模式）

2. mycobot_topics.py ：将 pymycobot 封装为 ROS topic 通信接口

3. open_camera.launch ：启动 USB 相机驱动

4. listen_real_of_topic.py ：监听并打印机械臂状态

5. detect_marker_with_topic.launch ：一键启动通信+相机，程序初始化入口

6. detect_stag.py ：主控制脚本，识别二维码并驱动机械臂响应

其中相机文件 open_camera.launch 中的相机设备参数默认为 /dev/video0.

<!-- //指定设备文件名，默认是/dev/video0 -->
    <param name="video_device" value="/dev/video0" />

命令行运行：

cd ~/catkin_ws
source devel/setup.bash

roslaunch mycobot_280arduino detect_marker_with_topic.launch port:=/dev/ttyAMA0 baud:=1000000

port：串口字符串
baud：波特率

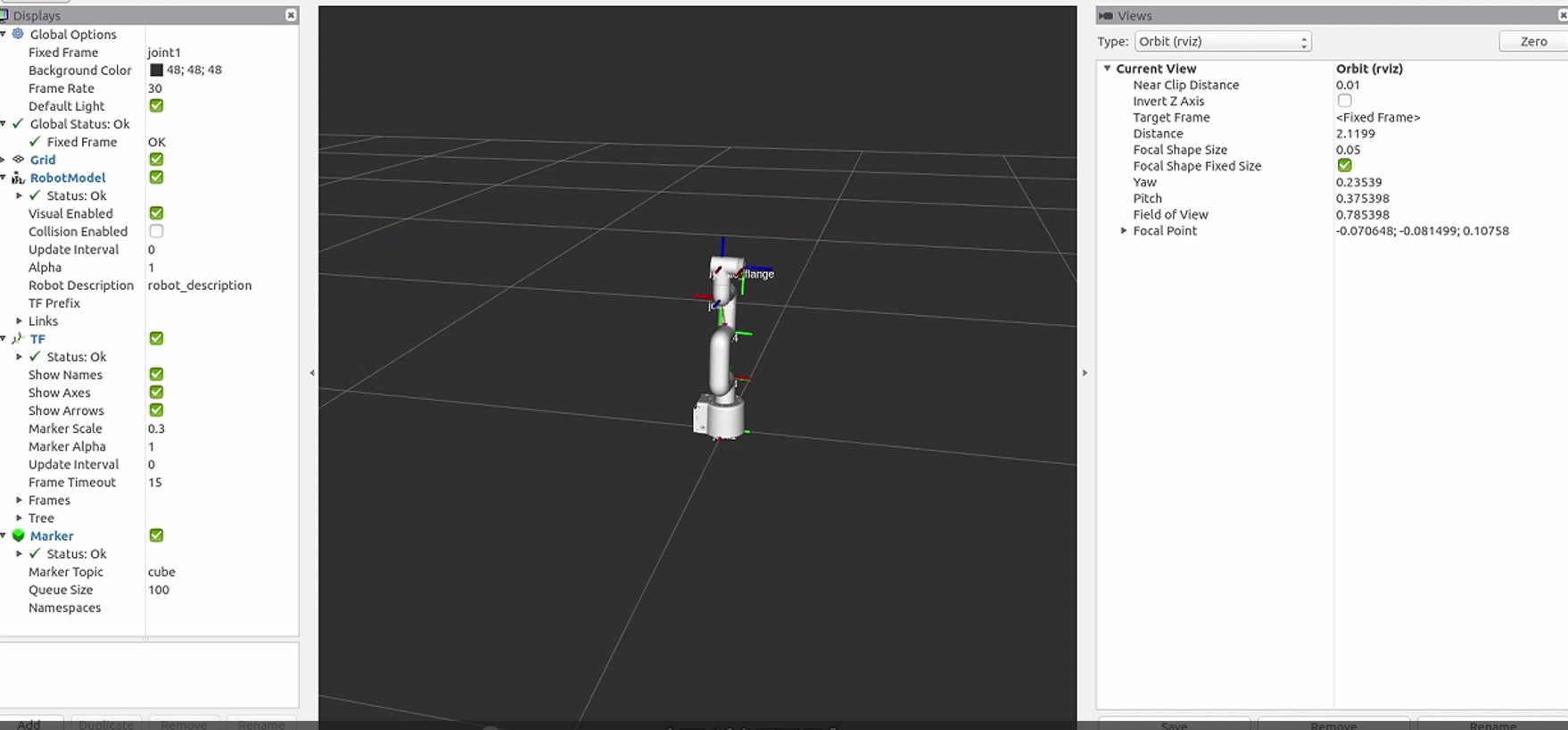

将实时显示 mycobot 的状态。

紧接着运行stag识别跟踪脚本。打开新的命令行：

cd ~/catkin_ws
source devel/setup.bash
rosrun mycobot_280arduino detect_stag.py

启动后，机械臂会运动到观测点

self.origin_mycbot_horizontal = [-90, -35.85, -52.91, 88.59, 0, 0.0]
ml.send_angles(self.origin_mycbot_horizontal, 50)  # 移动到观测点
time.sleep(3)
...

用户可以自行修改观测点：

def vision_trace_loop(self, ml):
    mc.set_fresh_mode(1)
    time.sleep(1)

    ml.send_angles(self.origin_mycbot_horizontal, 50)  # 移动到观测点
    self.wait()
    origin = ml.get_coords()
    while origin is None:
        origin = ml.get_coords()
    time.sleep(1)
    while 1:
        _ ,ids = self.stag_identify()
        if ids[0] == 0:
            self.camera.update_frame()  # 刷新相机界面
            frame = self.camera.color_frame()  # 获取当前帧
            cv2.imshow("Enter any key to exit", frame)

            target_coords,_ = self.stag_robot_identify(ml)
            self.coord_limit(target_coords)
            print(target_coords)
            for i in range(3):
                target_coords[i+3] = origin[i+3]
            ml.send_coords(target_coords, 30)  # 机械臂移动到二维码前方
            # time.sleep(0.5)
        elif ids[0] == 1:
            ml.send_angles(self.origin_mycbot_horizontal, 50)  # 移动到观测点

_ ,ids = self.stag_identify()

此处识别了stag码的ids编号，并针对不同的编号设置了不同的行为逻辑，其中0表示跟踪，1表示回到观测姿态
target_coords = self.stag_robot_identify(ml)

target_coords是计算出的基于机械臂坐标系的stag码坐标
self.coord_limit(target_coords)

这里限制了机械臂的活动范围，用户可自行修改运动范围
由于我们在手眼矩阵中添加了300mm的工具偏移，此时计算得到的target_coords与物体的实际位置存在300mm的偏差，该偏差有助于保持相机的观测距离
```
self.IDENTIFY_LEN = 300  # 用于保持识别距离
```
