IO测试

开始前确保机器正常

机器已上电

本章学习内容

如何使用 myBlockly 快速测试 io 是否正常。

API介绍

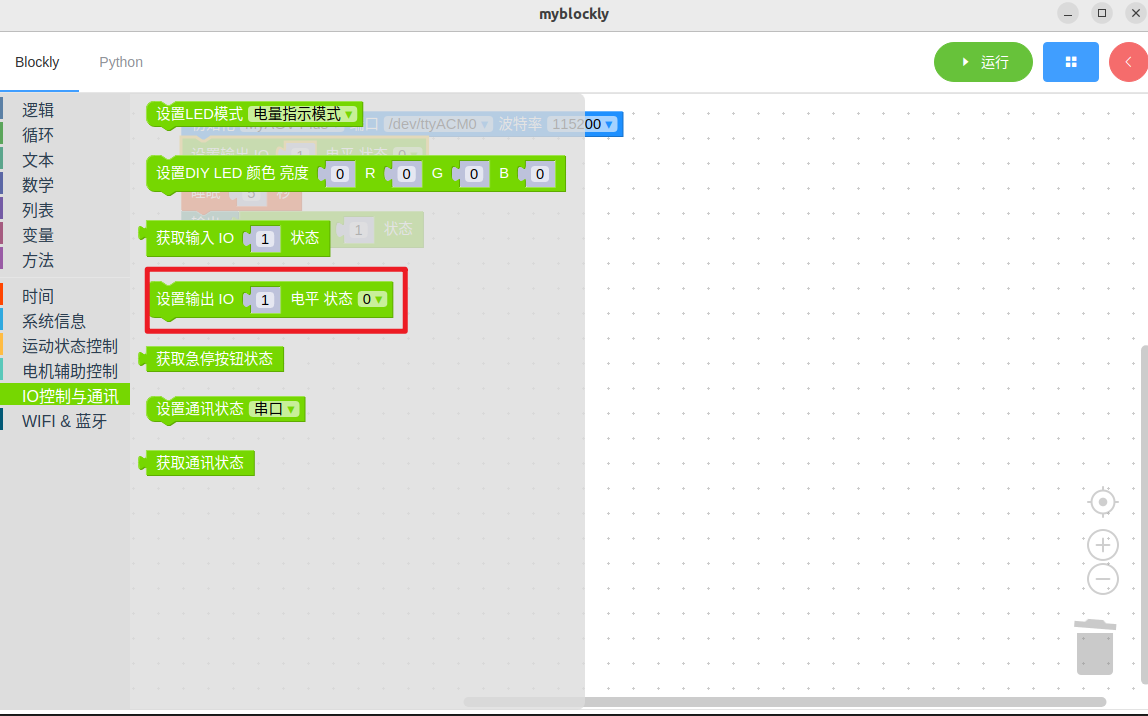

• 方法模块：1.设置输出 IO 状态

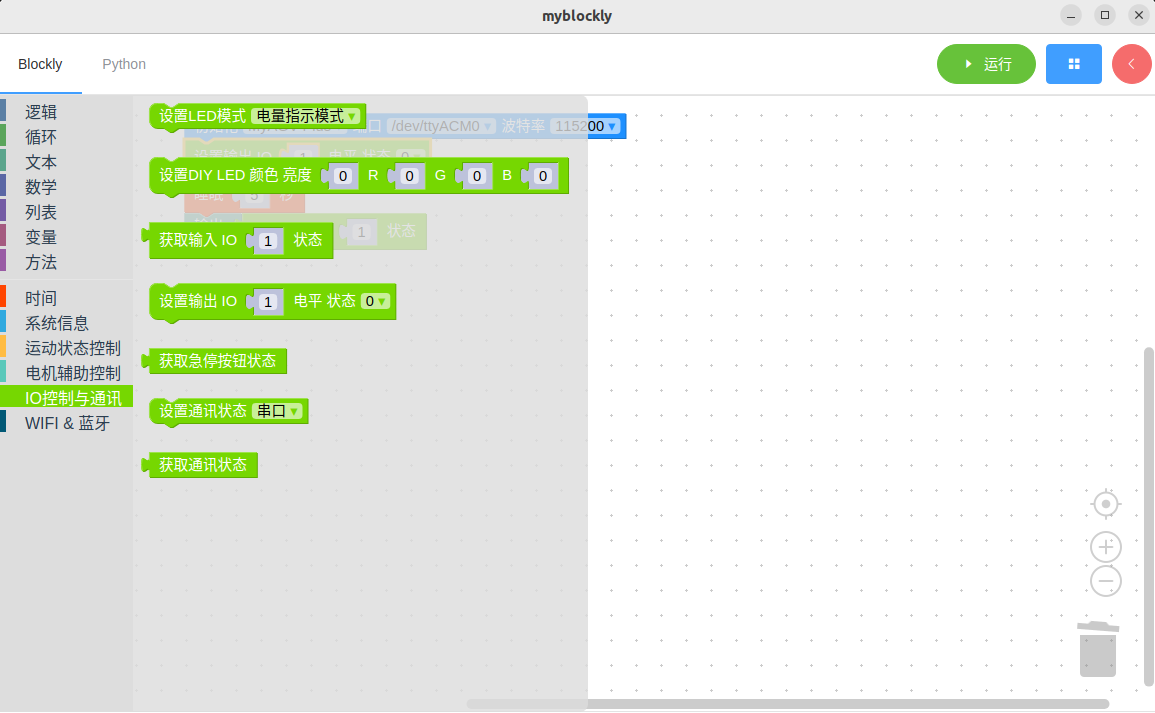

• 方法模块：2.获取输入 IO 状态



• 参数介绍：

  • io口1-6，电平状态0-低电平, 1-高电平

• 目的：通过设置积木块修改 io 状态后，使用获取积木块读取 io 高低电平是否成功

简单演示

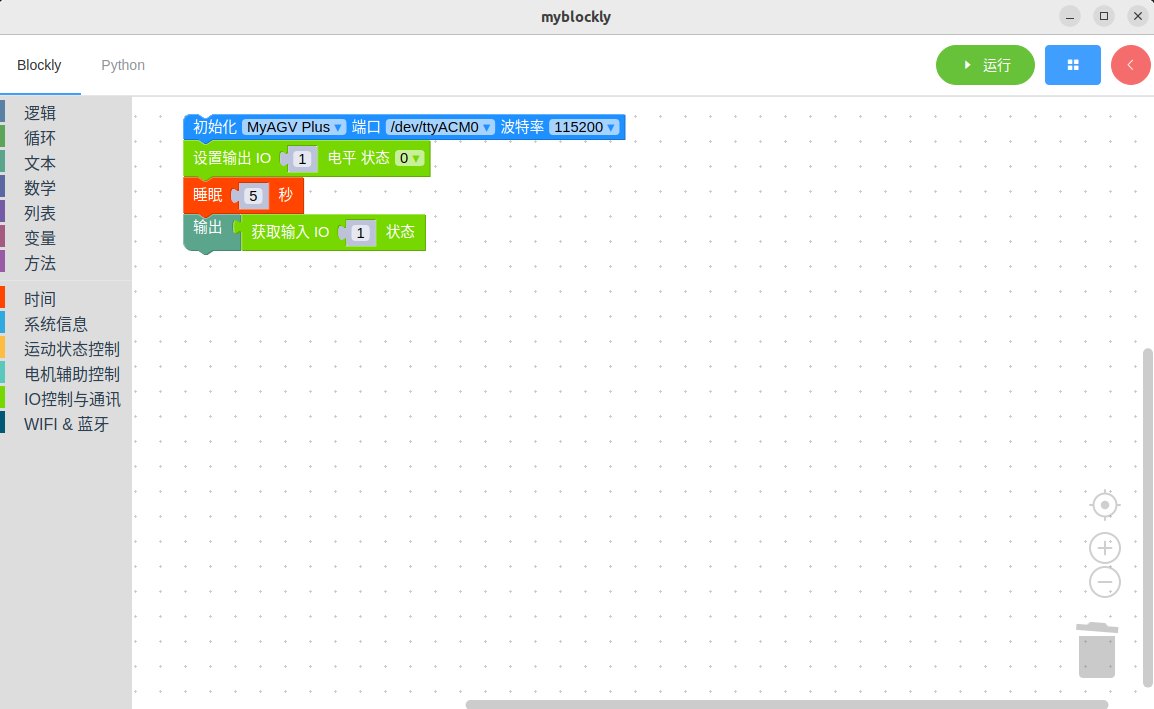

• 图形代码如下：



• 实现内容：

  设置 io 口1输出为高电平，过5秒后，

  读取 io 口状态，

  结束程序。
