积木编程

积木编程页集成积木式拖拽编程与核心功能快捷入口，覆盖程序编辑、路点与轨迹的生成及调用、运行调试、关节控制、文件管理等全流程操作，一站式满足开发与调试需求。

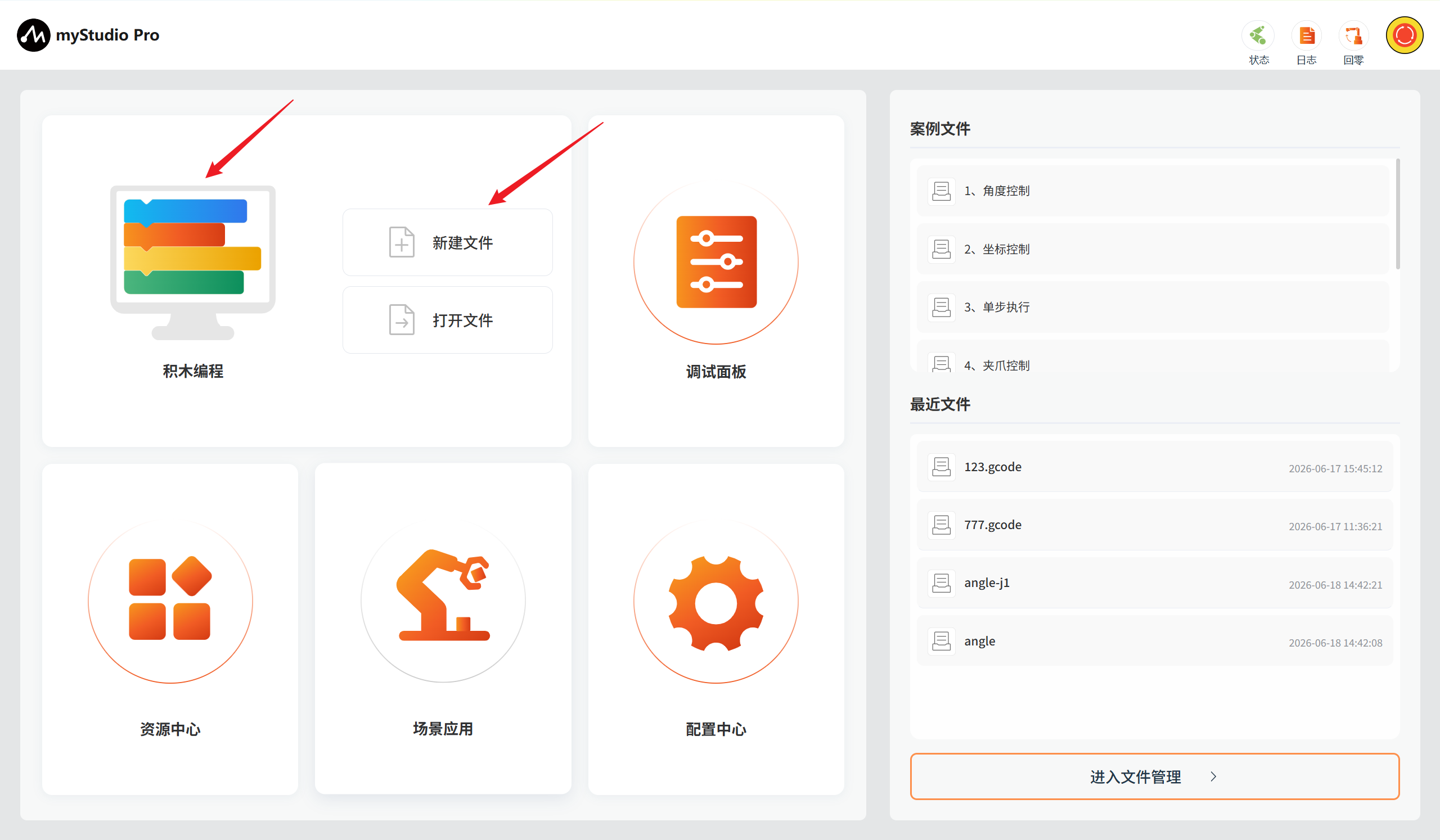

您可以点击积木编程图标，或者点击新建文档按钮即可进入积木编程页面

当然，如果您也可以通过选择点击打开文件按钮会自动跳转到积木编程页面，同时加载您保存好的文件内容包括工作区、路点、轨迹文件（关于如何保存工作区，请点这里）

这里的通过点击积木编程图标和点击新建文件按钮进入积木编程页面的操作相当于是新增工作区

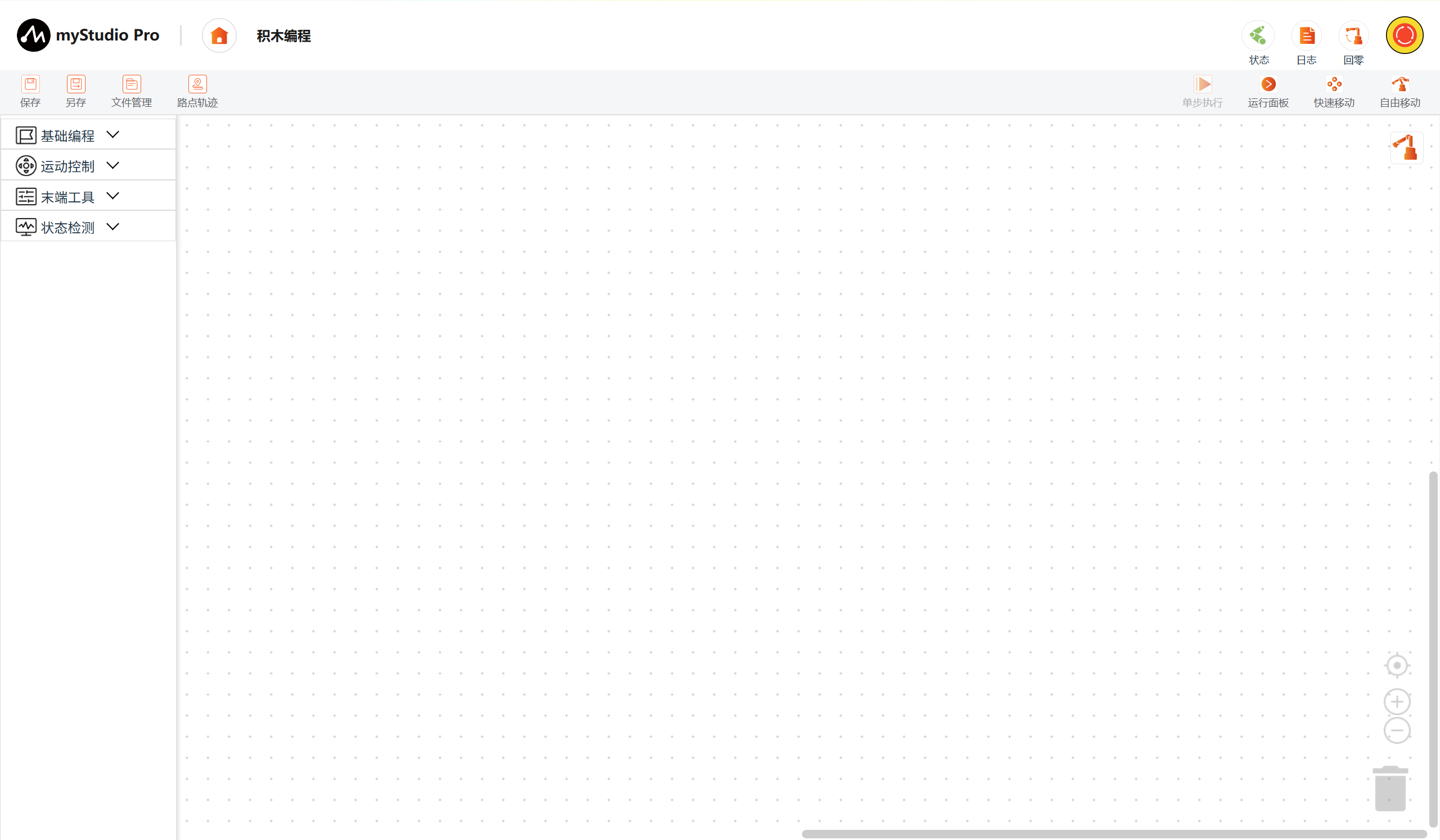

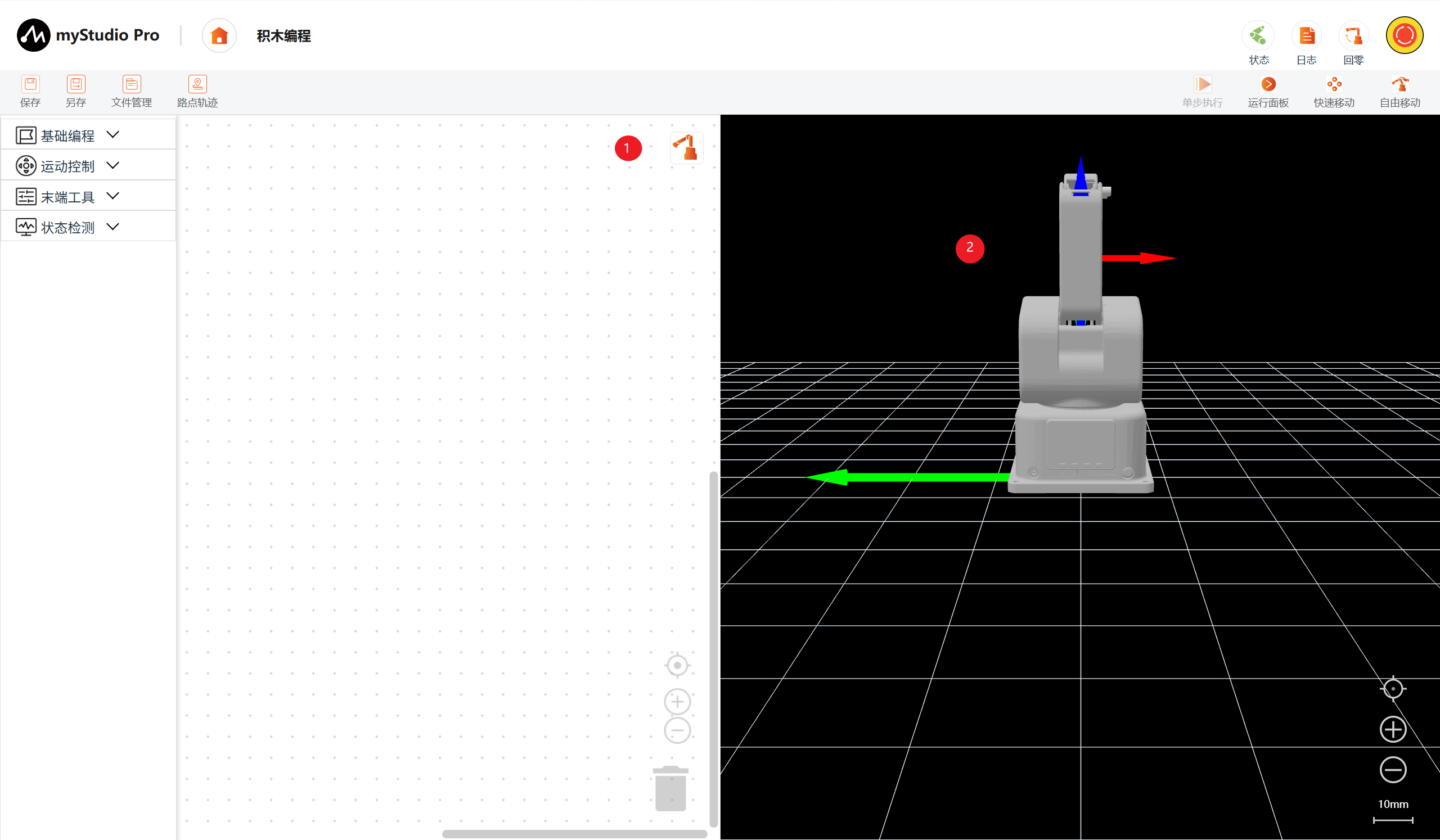

积木编程页如下图所示:

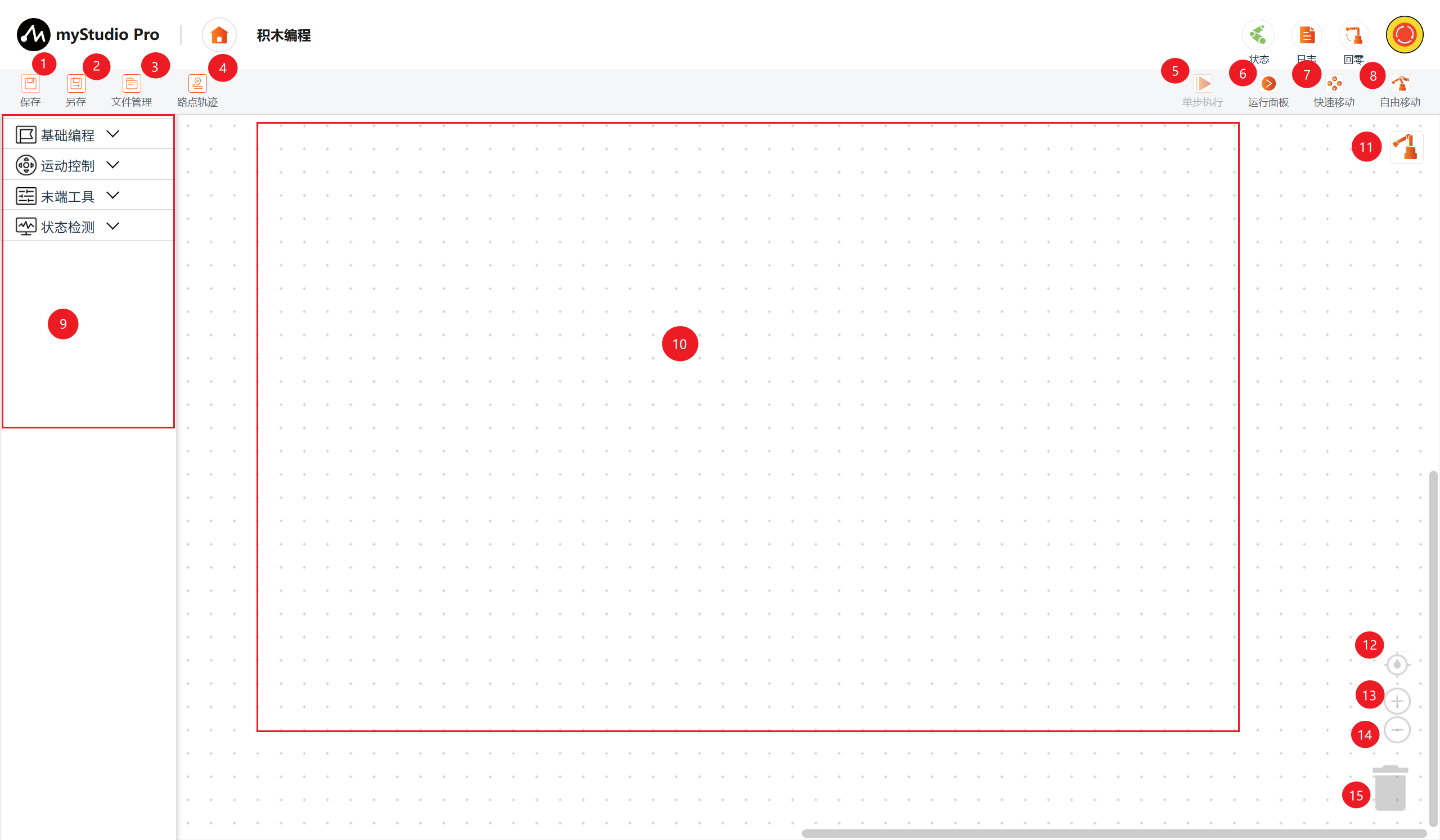

1 界面介绍

2 积木编程工作台

以下是对积木编程工作台的简单介绍，含积木块仓库、编程区，可在该工作台进行积木编程

每个积木块的功能说明，可查看积木块介绍章节

工作台为可视化编程区域，包括工具箱、工作区、校准、放大、缩小和垃圾桶功能。

2.1 工具箱

软件预设提供的积木块接口，可通过鼠标左键点击选择，然后长按拖动至编程区，可以通过上下拼接积木块的方式进行可视化编程，降低编程难度。

2.2 工作区

您可以理解为一个公共的收纳区，任何存在的积木块都会以特定的方式转为可执行代码并作用于机械臂。进行积木编程时建议您遵循拼接的规则，避免出现执行混乱的问题。选择需要操作的积木块同时点击鼠标右键，将展示积木块操作菜单，包括复制、删除、禁用等操作。

2.3 校准

调整编程视角的大小，将编程区视角恢复至默认。

2.4 放大

调整编程视角的大小，将编程区视角放大。

2.4 缩小

调整编程视角的大小，将编程区视角缩小。

2.5 垃圾桶

删除后的积木块想继续使用可以点击工作台右下角的垃圾桶图标，点击后会展示本次编程区删除过的代码，若您想继续使用重新拖动至编程区即可。

接下来以一个简单的数学算数题为例，带您简单熟悉以上介绍的功能。

首先，点击左侧工具栏的基础编程，点击运算分类，将展示该类别下可用的积木块。

然后，将两个积木块均拖动至编程区，并进行拼接，注：部分积木块存在参数预留功能可通过积木块与积木块间的联合实现拼接的效果。

完成拼接后，要想查看编程的效果，还需要将积木代码运行。点击工作台右上角处的运行面板，打开运行面板后点击运行全部按钮即可进行代码运行。

可以观察到，积木块转为了实际的运行代码，并展示到了日志面板中，为了您能更好的看懂运行日志，建议您掌握简单的Python语法。

有输出值积木块一般前端或末端会有凸口，该类型积木块可与凹口积木块进行拼接。无输出值积木块则前末端直接闭合。

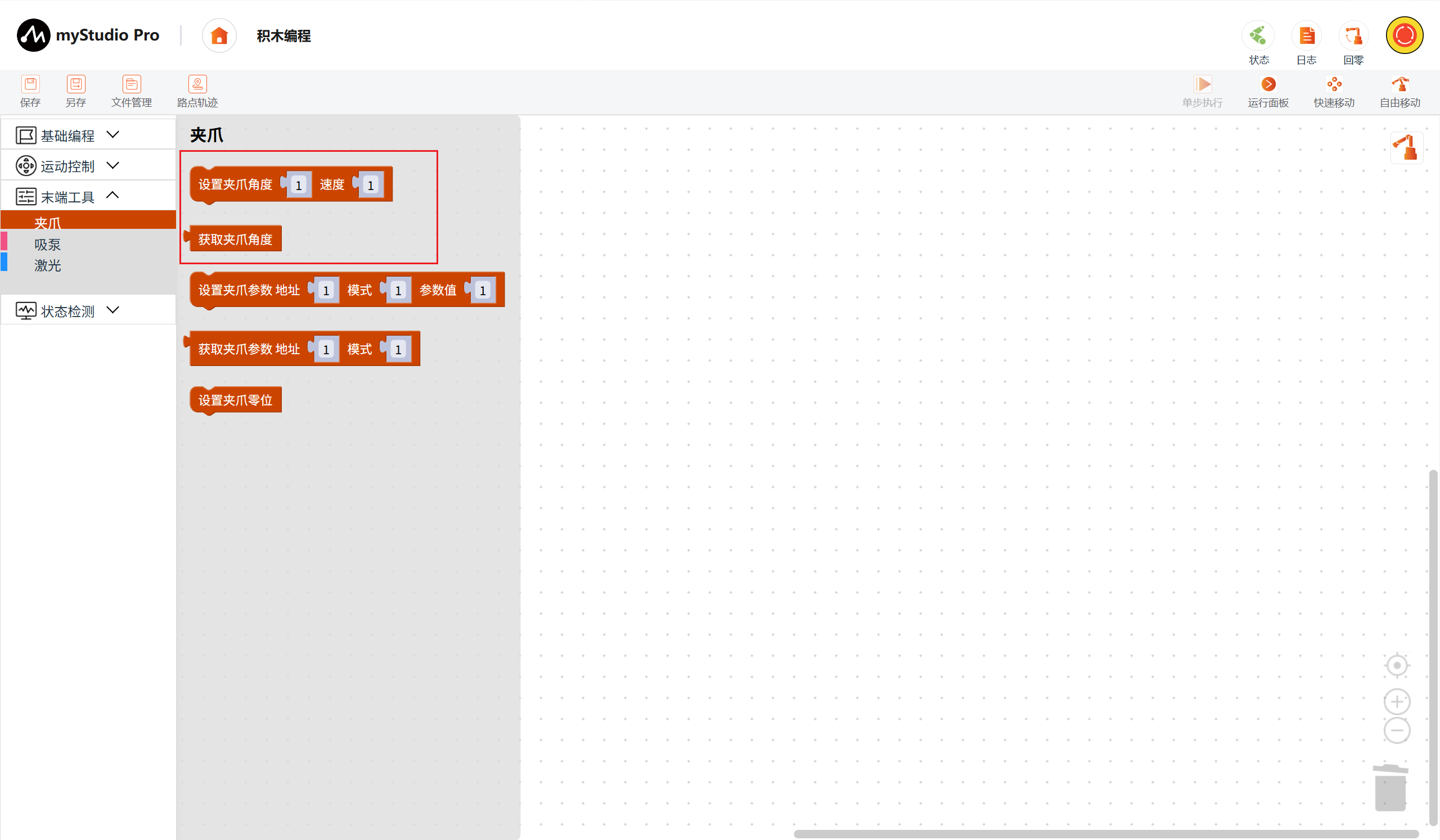

若您想知道某些积木块的执行结果，您还需要使用输出积木块。以上述例子进行简单介绍。选择文本分类，将输出积木块拖出并与要看输出结果的代码进行拼接。

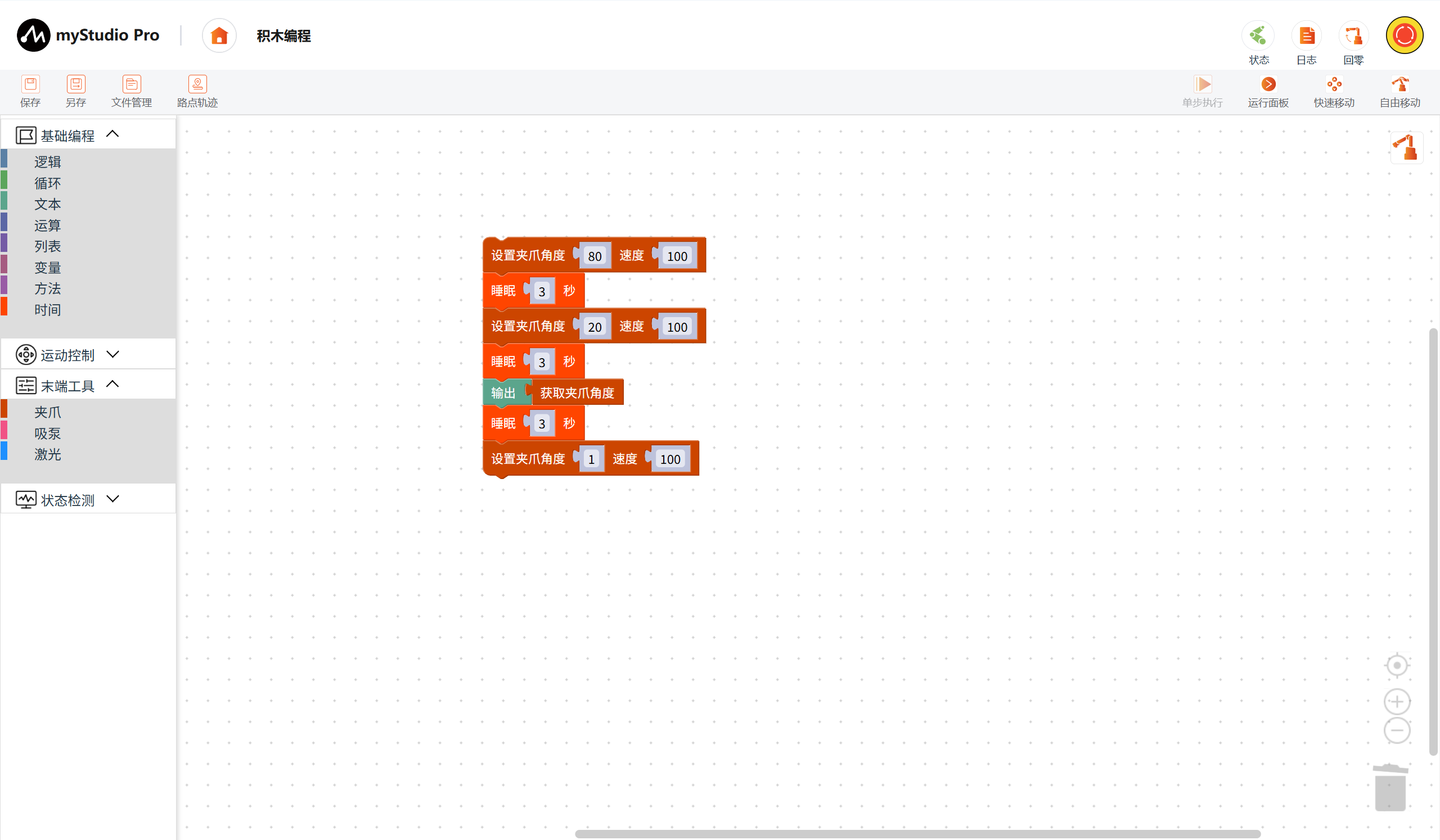

此时再将编程区代码运行，并查看日志面板。可以观察到运行结果也一并展示。

若您想再编程相同的积木块，可以使用复制功能，首先选中积木块，可鼠标右键展示操作菜单选择复制或使用键盘Ctrl + C与Ctrl + V方式实现。

点击复制项后，将对该积木块进行复制操作。

若您想将某一积木块删除，可用使用删除功能，首先选中积木块，可鼠标右键展示操作菜单选择删除或使用键盘Backspace与Delete方式实现。

删除后的积木块均进入垃圾桶，需再次使用时可重新拖拽至编程区。

如果您想让某个积木块存在于编程区中，但是运行时跳过该积木块实际的运行逻辑，可以使用禁用功能。积木块菜单提供禁用与启用操作，选择需要操作的积木块鼠标右键。

被禁用的积木块样式将出现类似交叉网格的样式。同样的，被禁用的积木块也可以启用。

通过一个简单的积木编程介绍，您已经大致掌握积木编程工作台的功能。若想编程更复杂的代码，需要您花更多的时间探索！

3 文件管理

以下是对文件管理功能的介绍，对所有积木编程文件统一管理，可通过发布到机械臂小屏幕播放该文件，达到脱离电脑使用

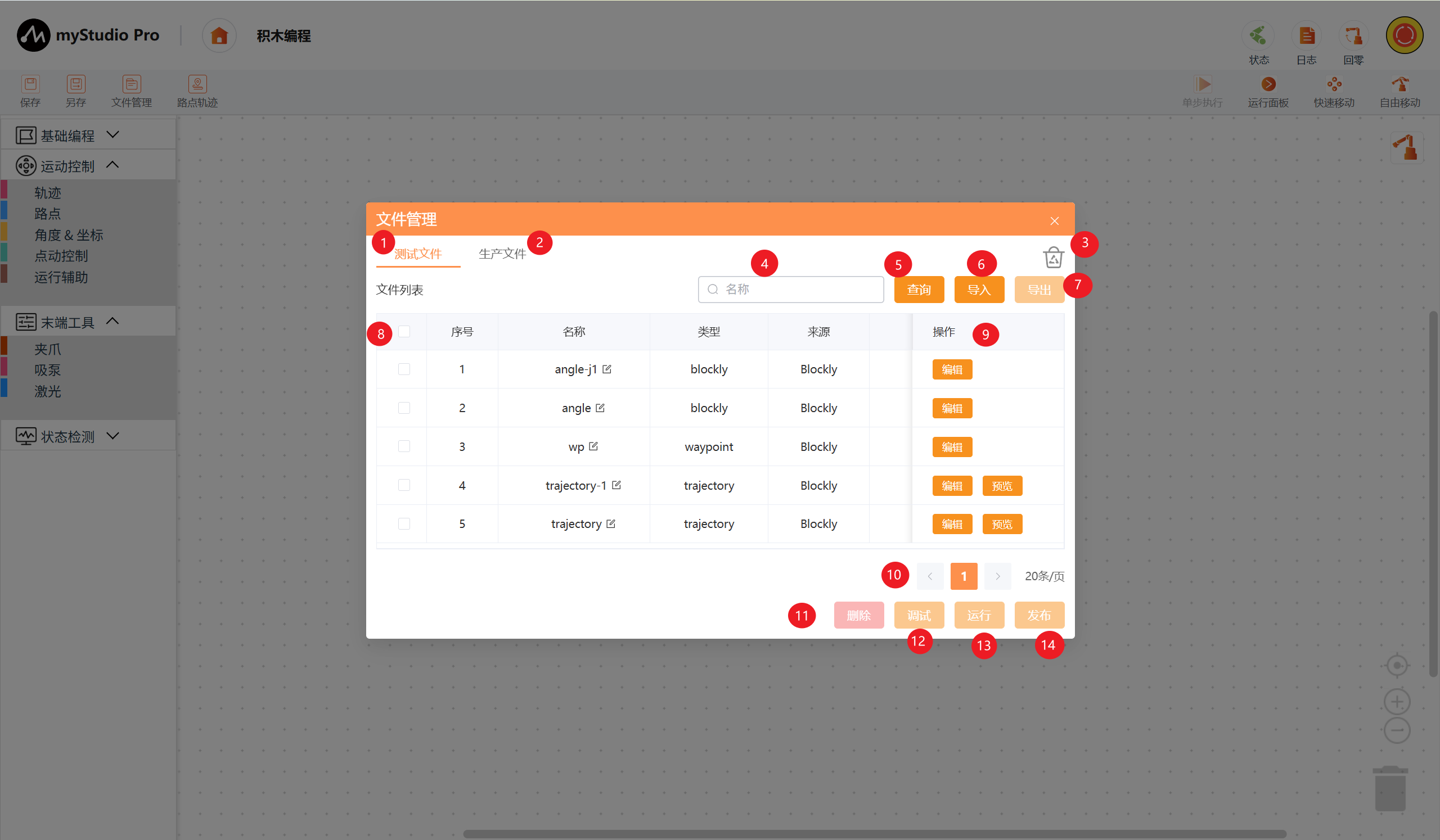

功能描述：通过文件管理模块，可以方便的对不同文件空间下的文件进行保存、导入、导出等操作。文件列表打开方式有两种，首页-打开文件或myBlockly页文件操作菜单-打开选项，即可打开文件管理列表，同时加载您保存好的文件内容包括工作区、路点、轨迹文件（关于如何保存工作区，请点这里）。

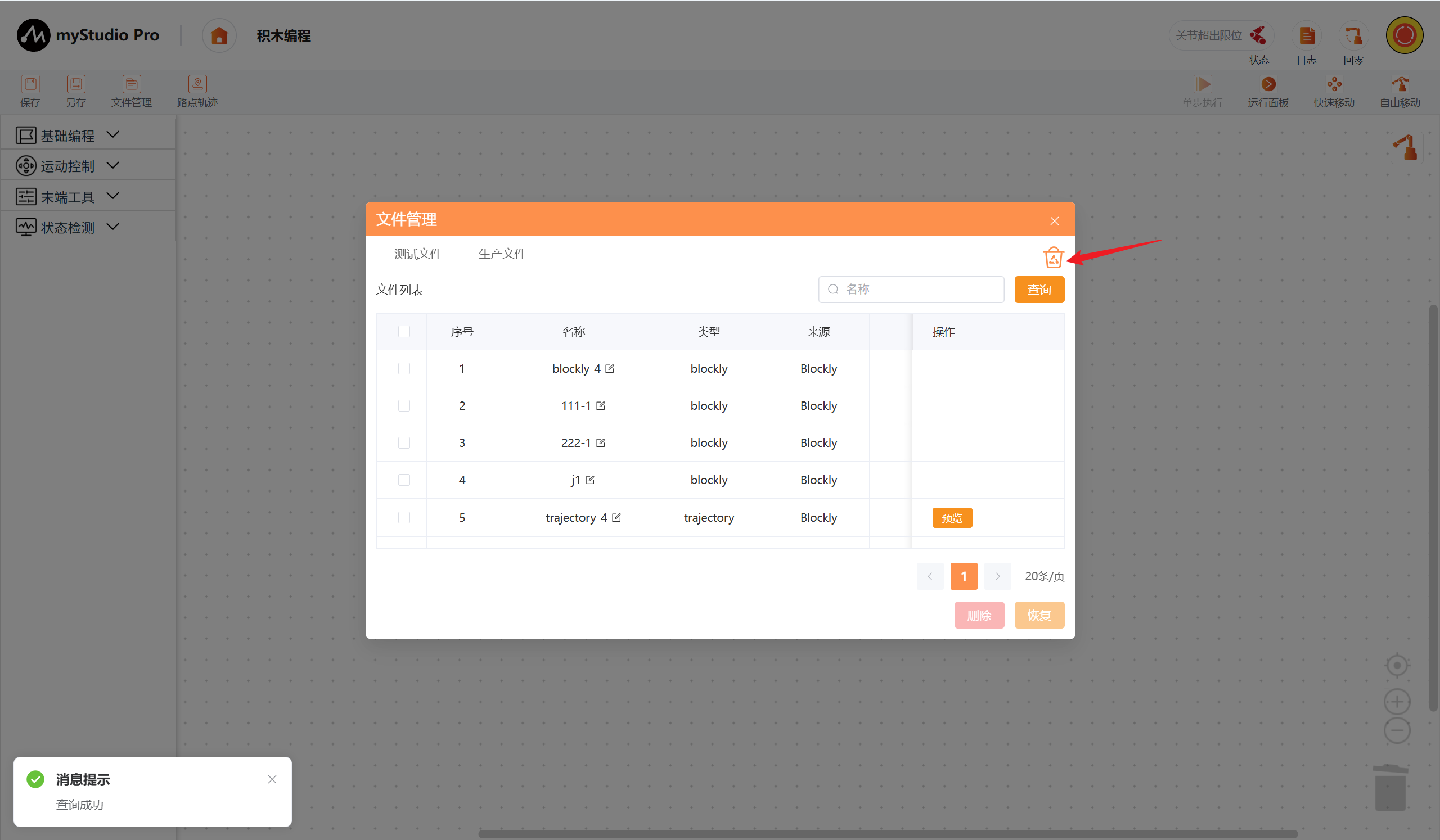

查询

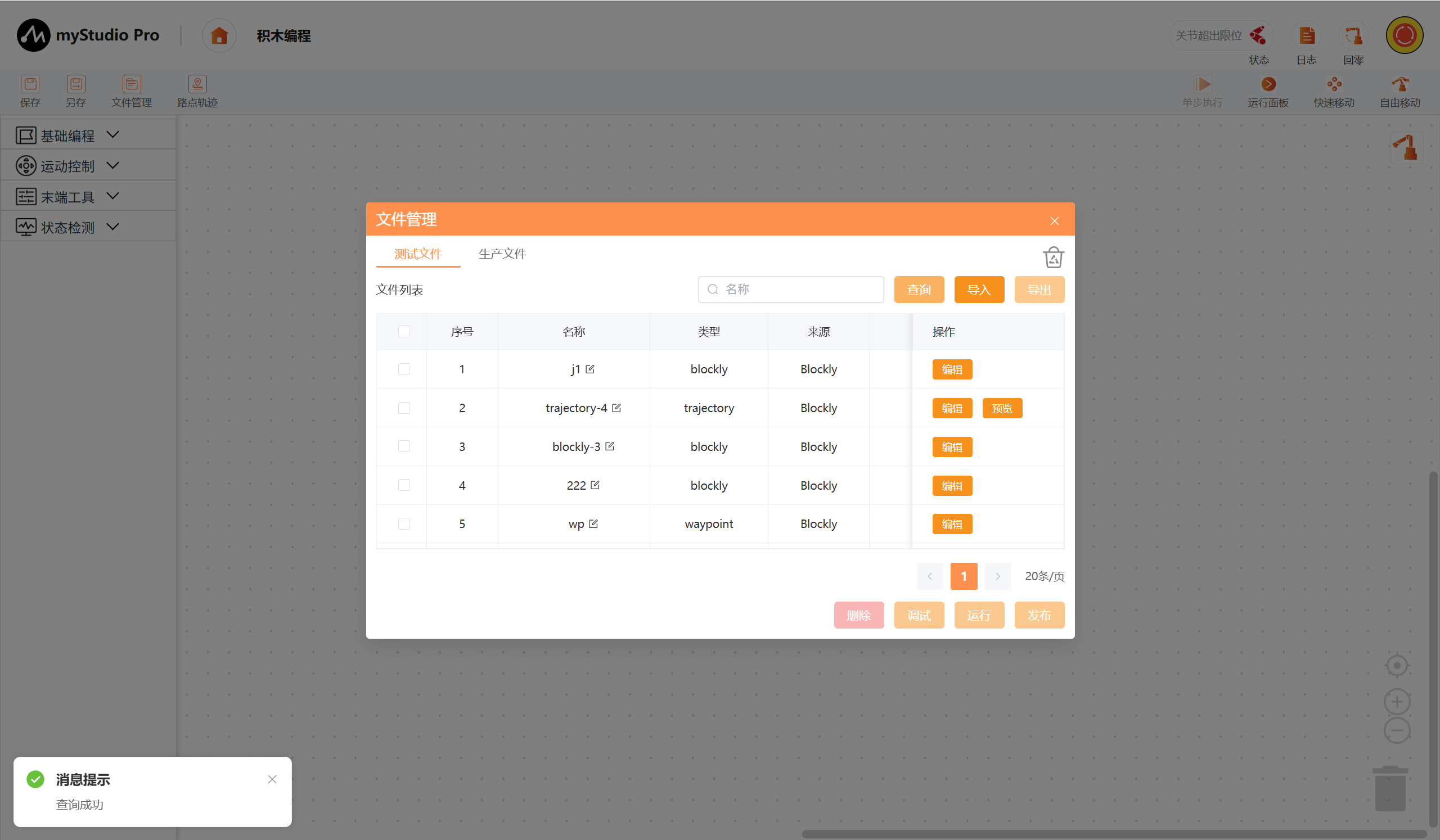

默认查询所有文件，可输入文件名进行模糊查询，当输入框内有内容时则会基于当前的文件空间，根据内容进行查询，查询成功会有信息显示。

导入

注意：选择导入的文件，必须是从myStudio Pro中导出的文件，否则会出现导入失败/导入成功但无法编辑的情况。

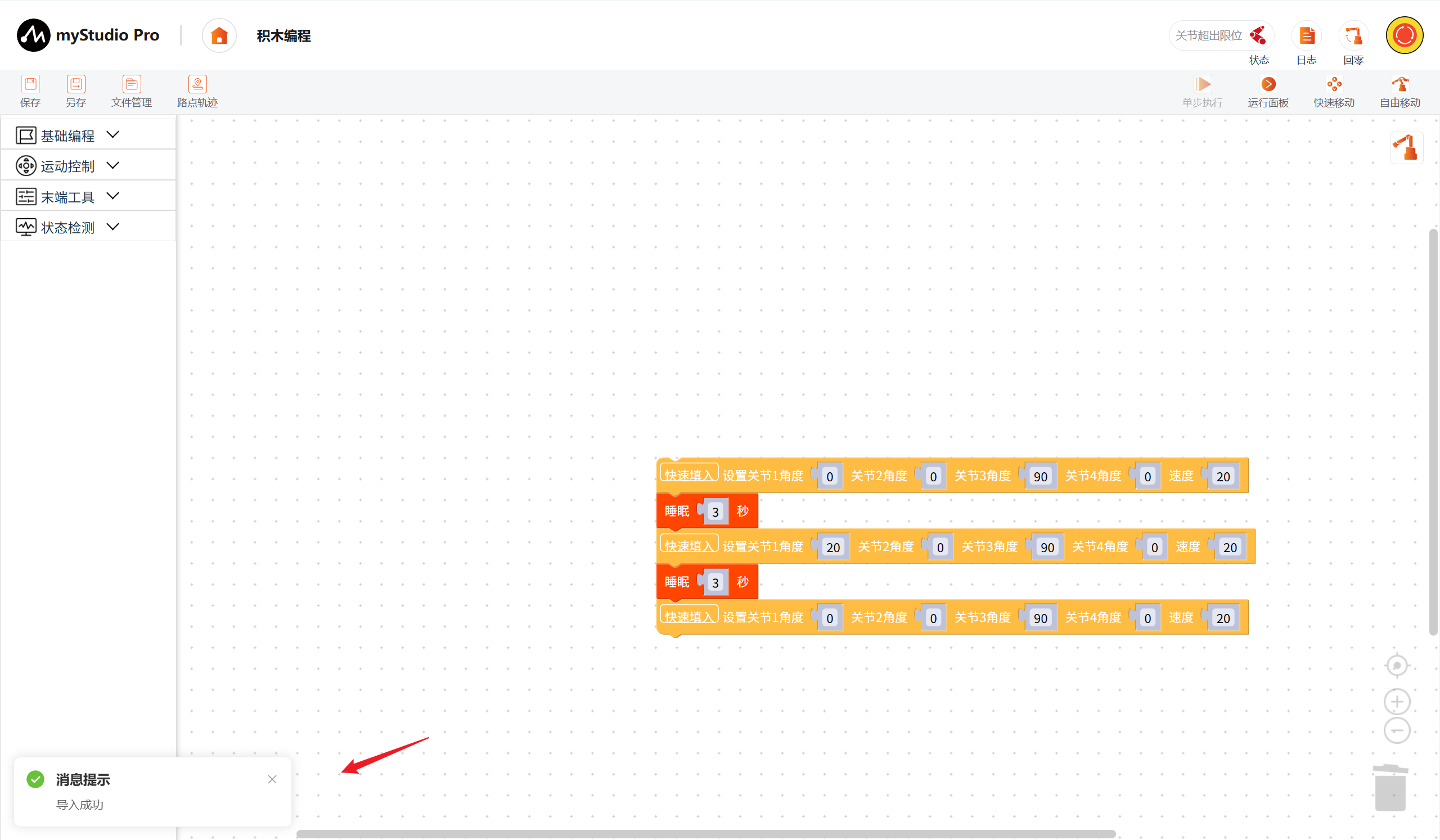

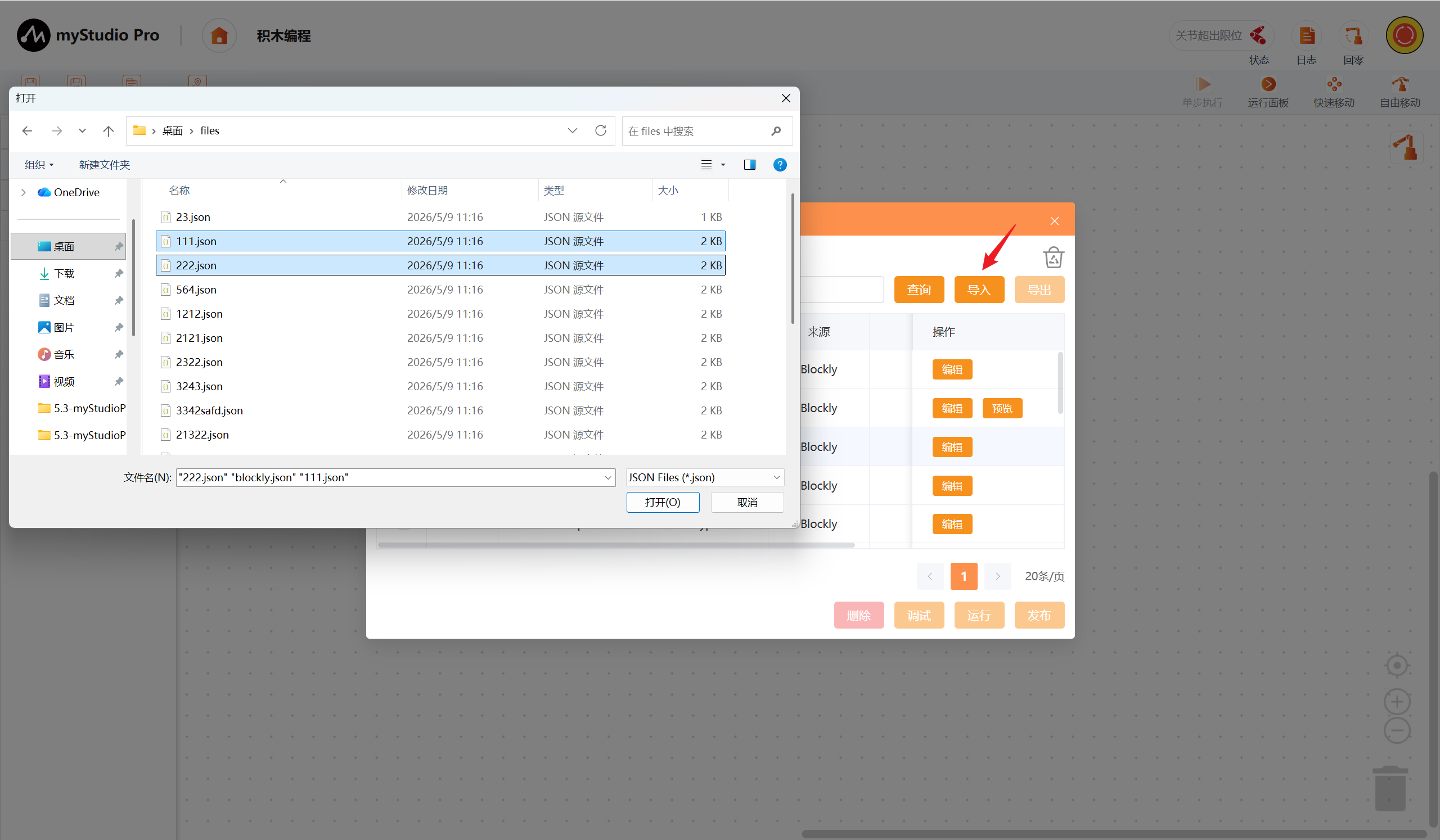

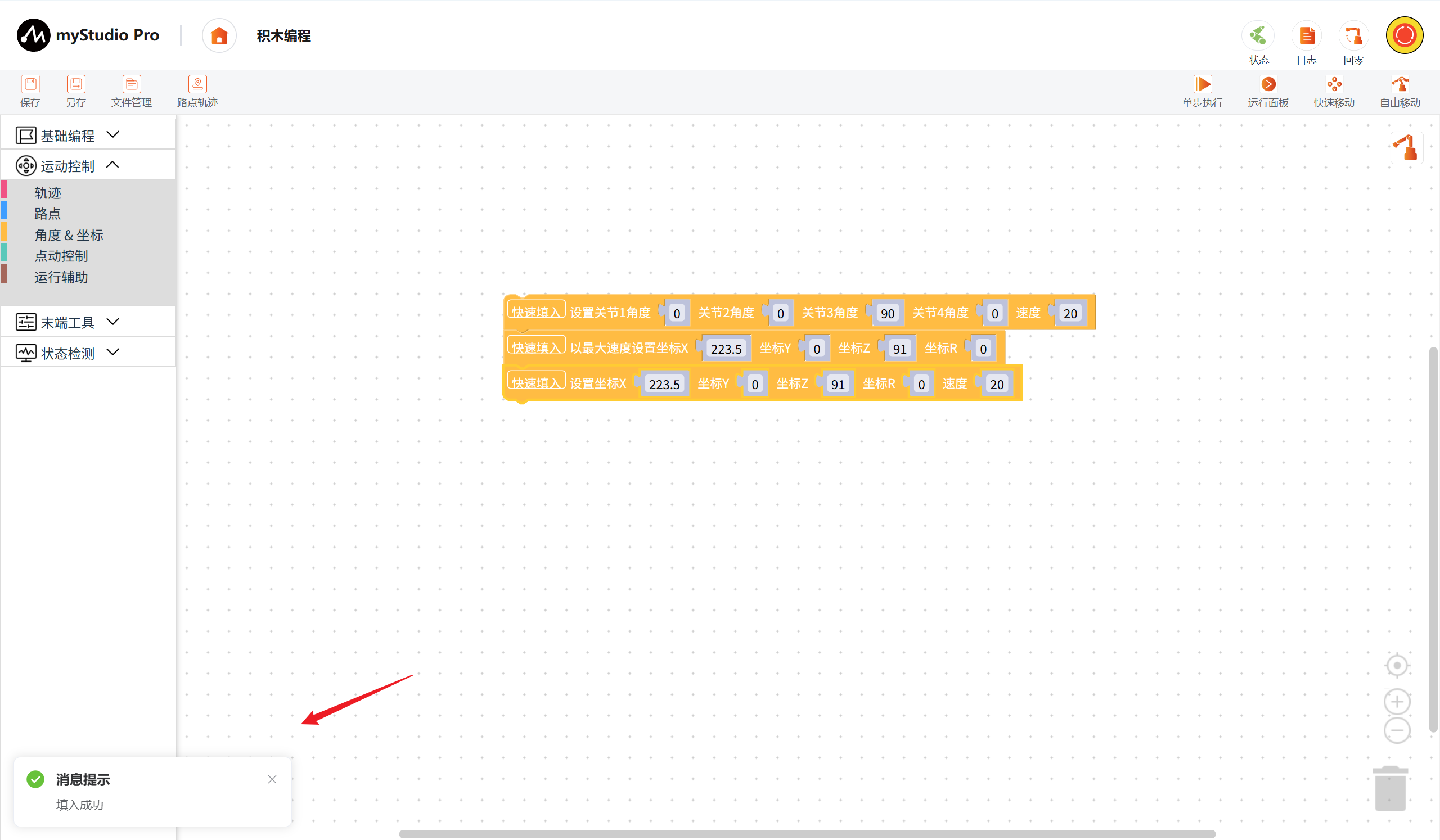

点击导入按钮，选择需要导入的文件，点击确定即可。支持文件批量导入，以Windows为例按下shift/ctrl可以批量选择需要导入的文件。

编辑

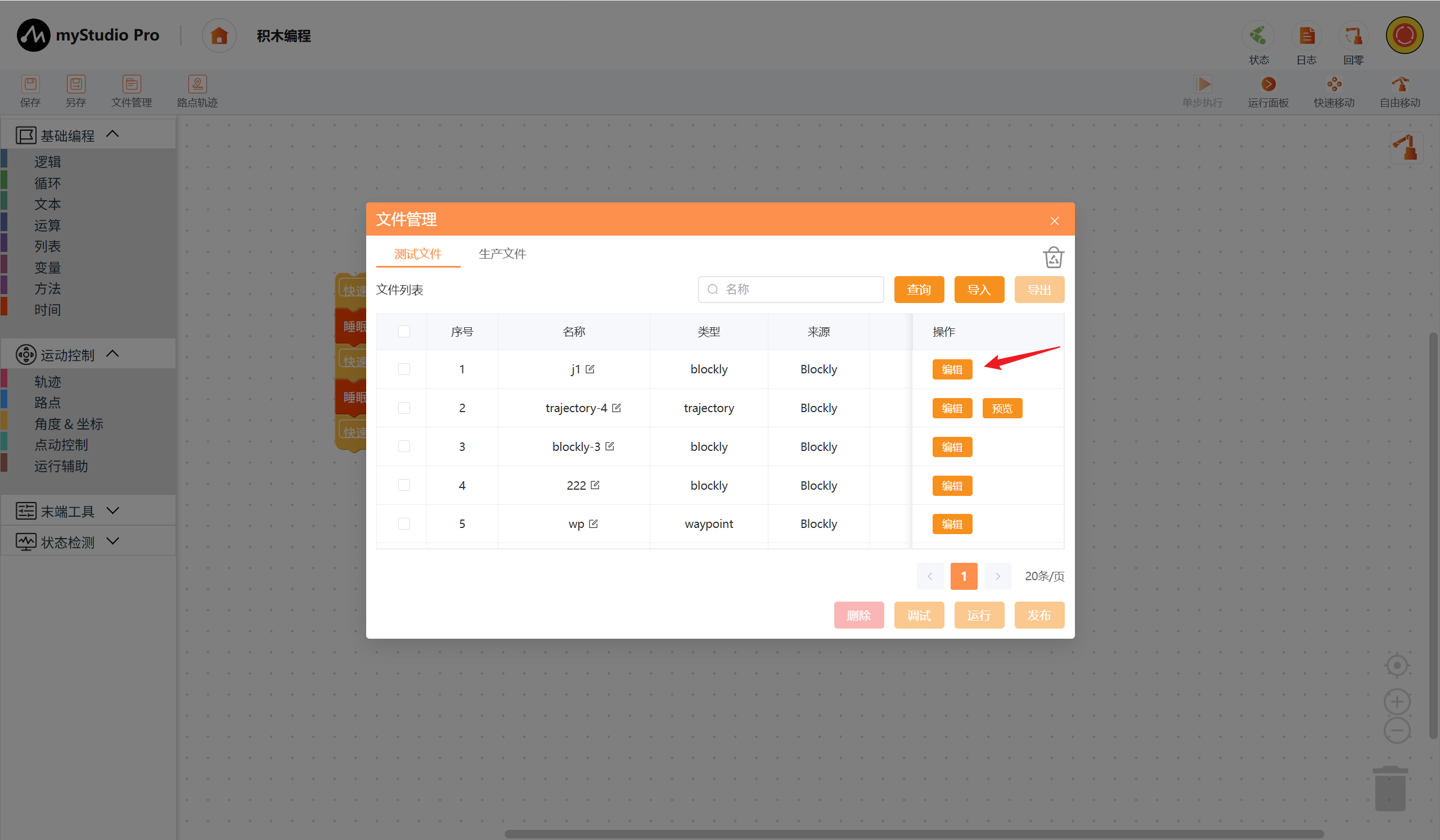

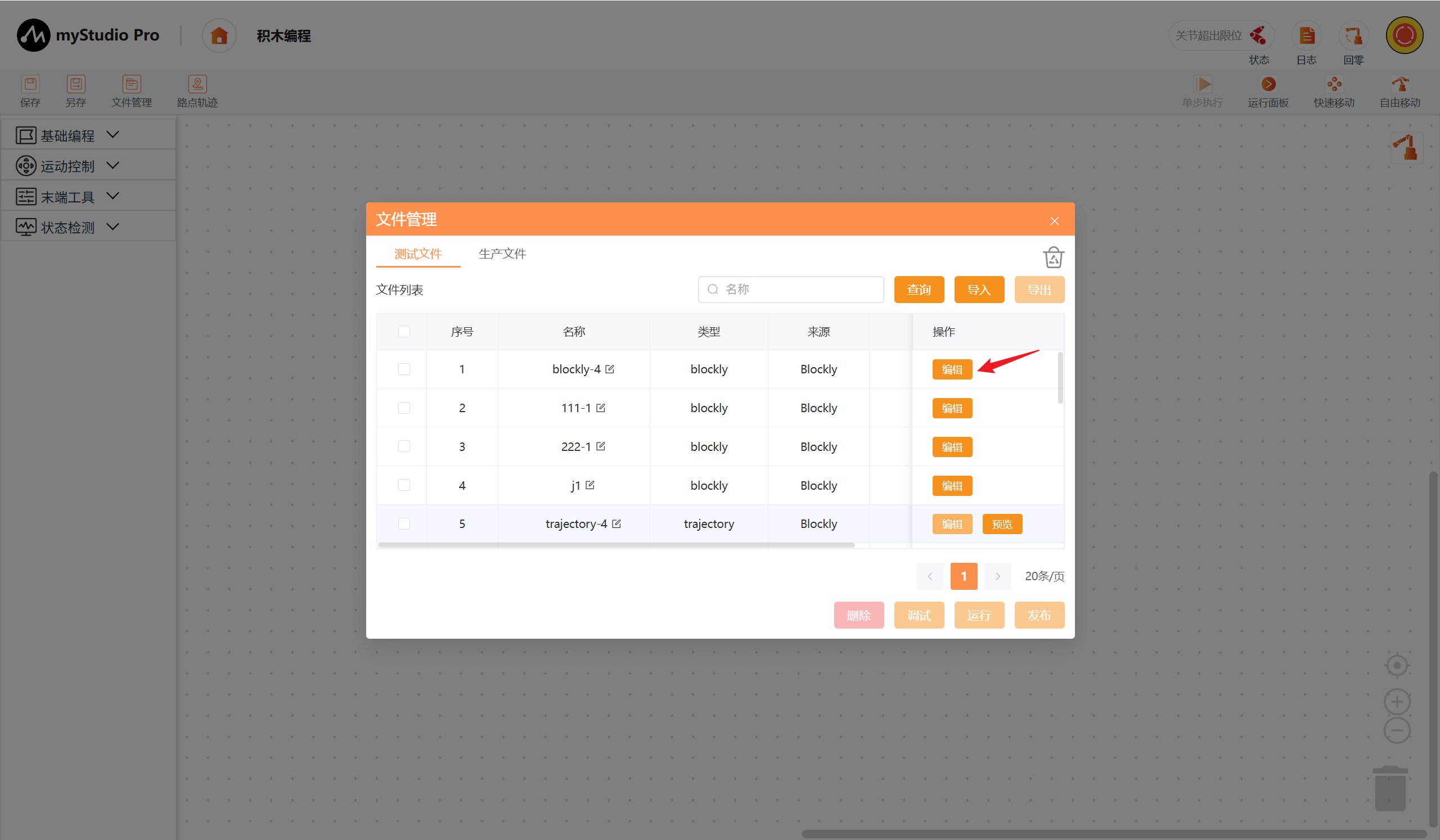

点击编辑按钮，将文件内容加载到工作区。

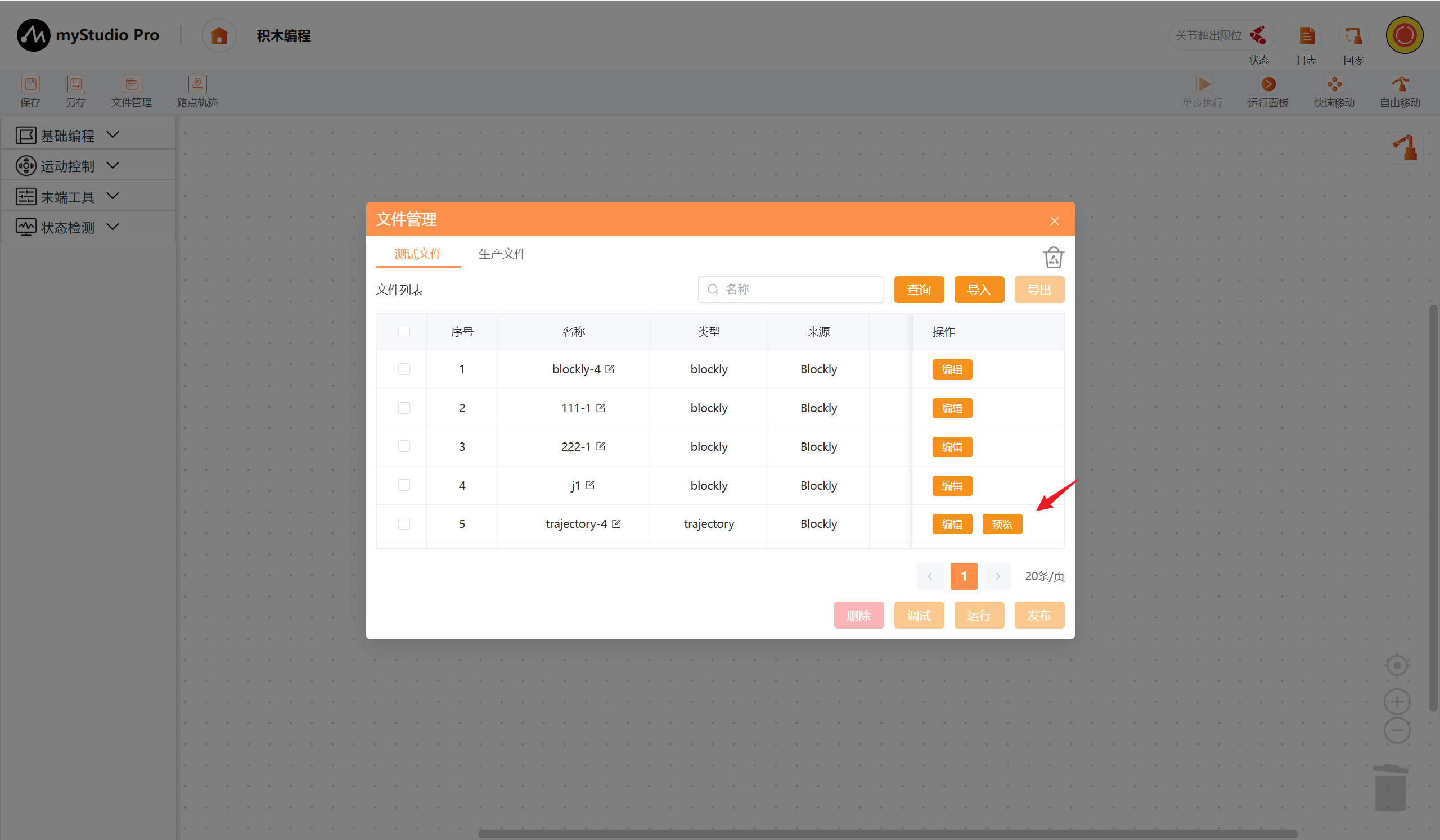

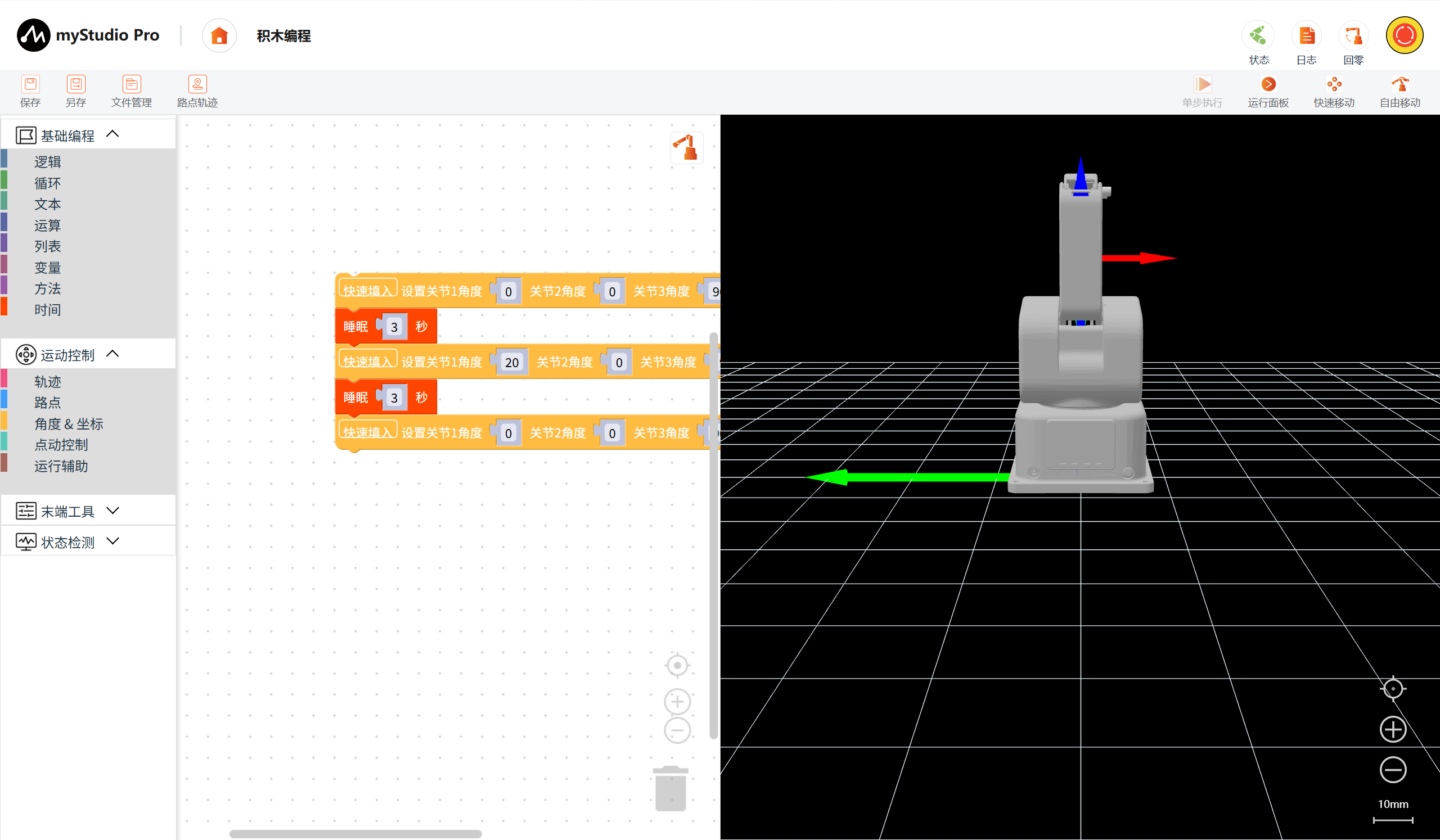

预览

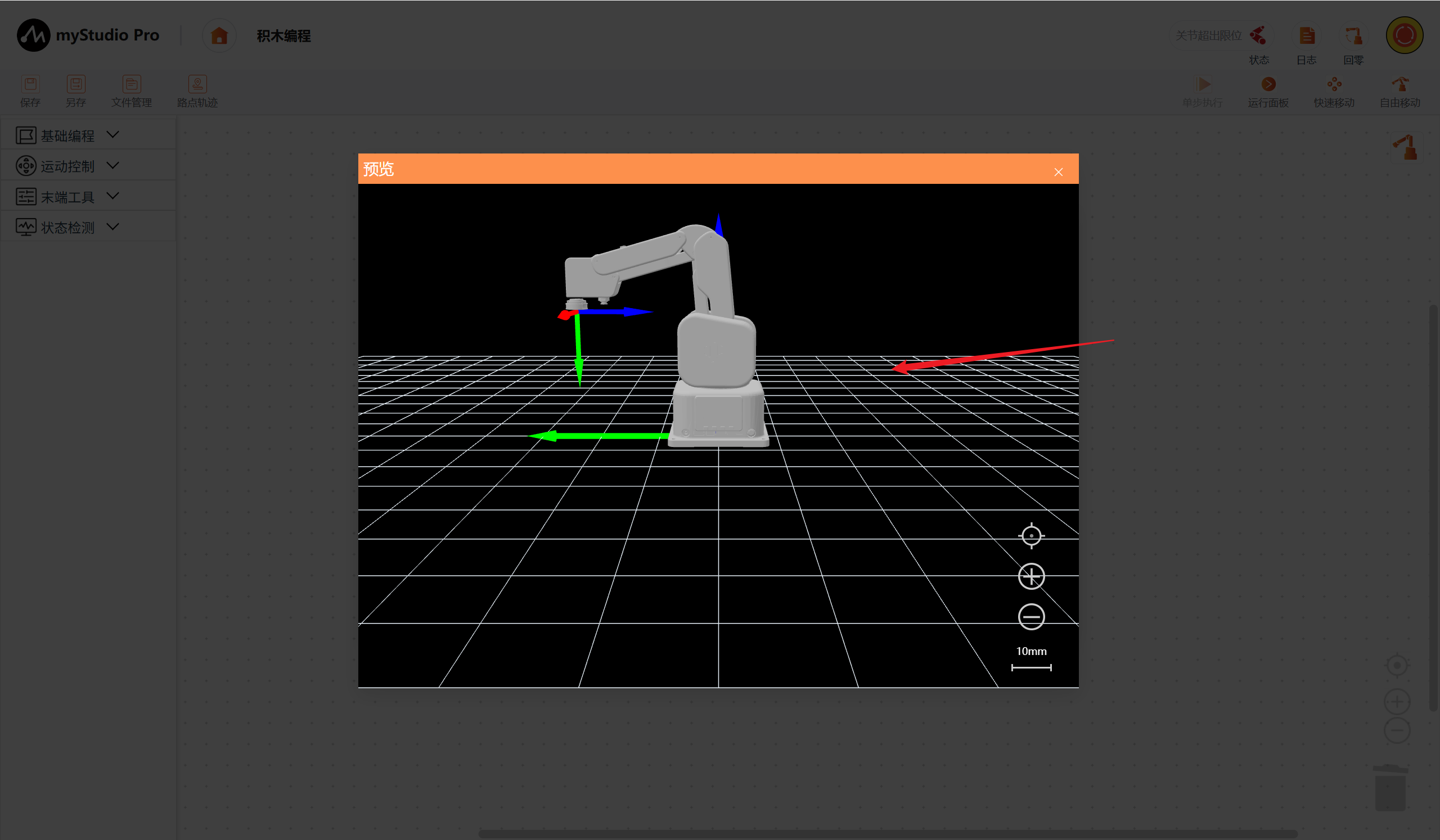

点击预览按钮，将打开预览面板3D模型将基于轨迹文件实际的点位进行模拟运动。

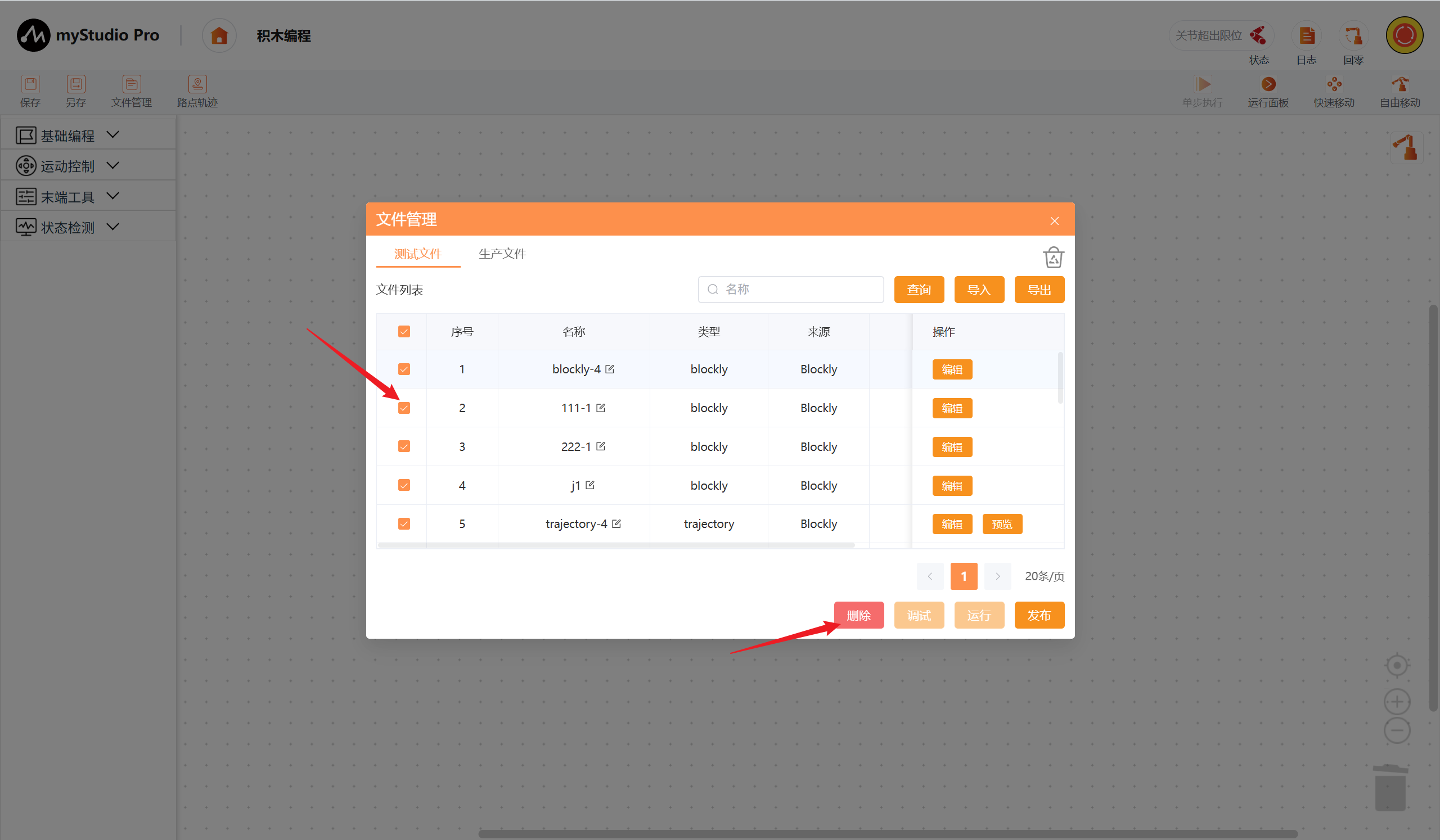

删除

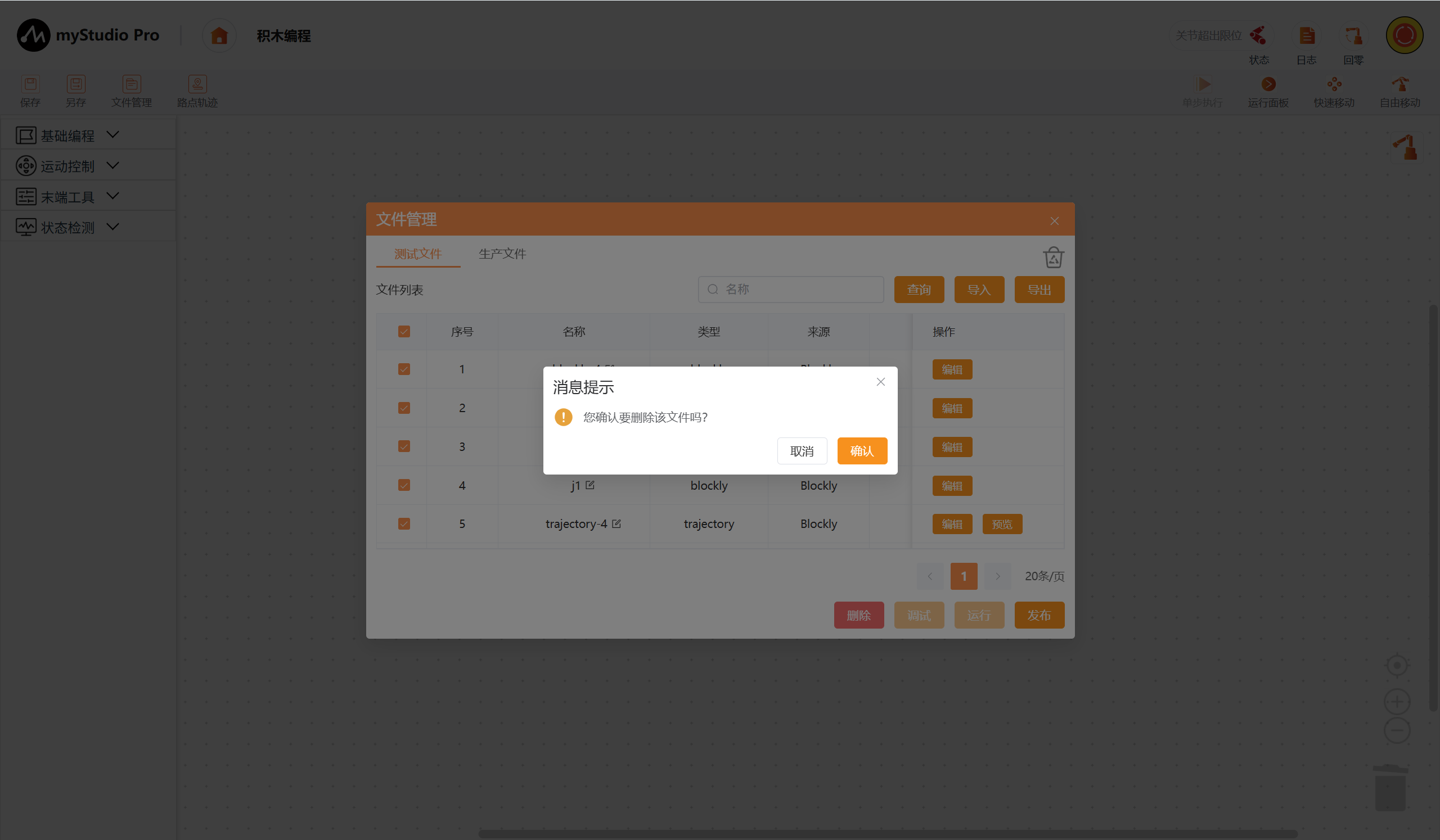

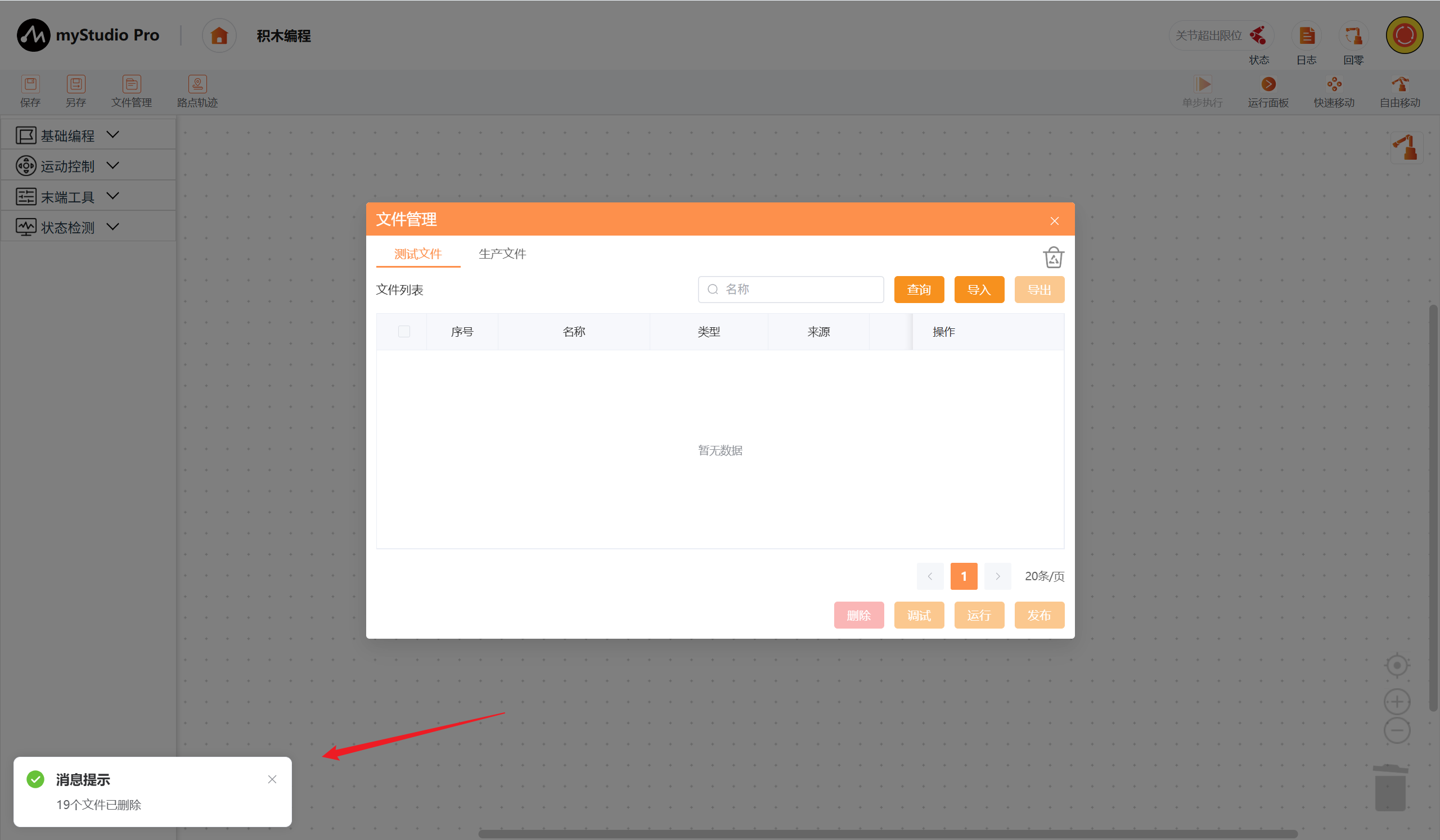

点击删除按钮，批量删除，将勾选的文件删除到回收站，若删除的文件为回收站文件则永久删除，无法恢复。

勾选需要删除的文件，然后点击删除按钮既可，然后切换到回收站选项即可将删除的文件查询到列表。

恢复

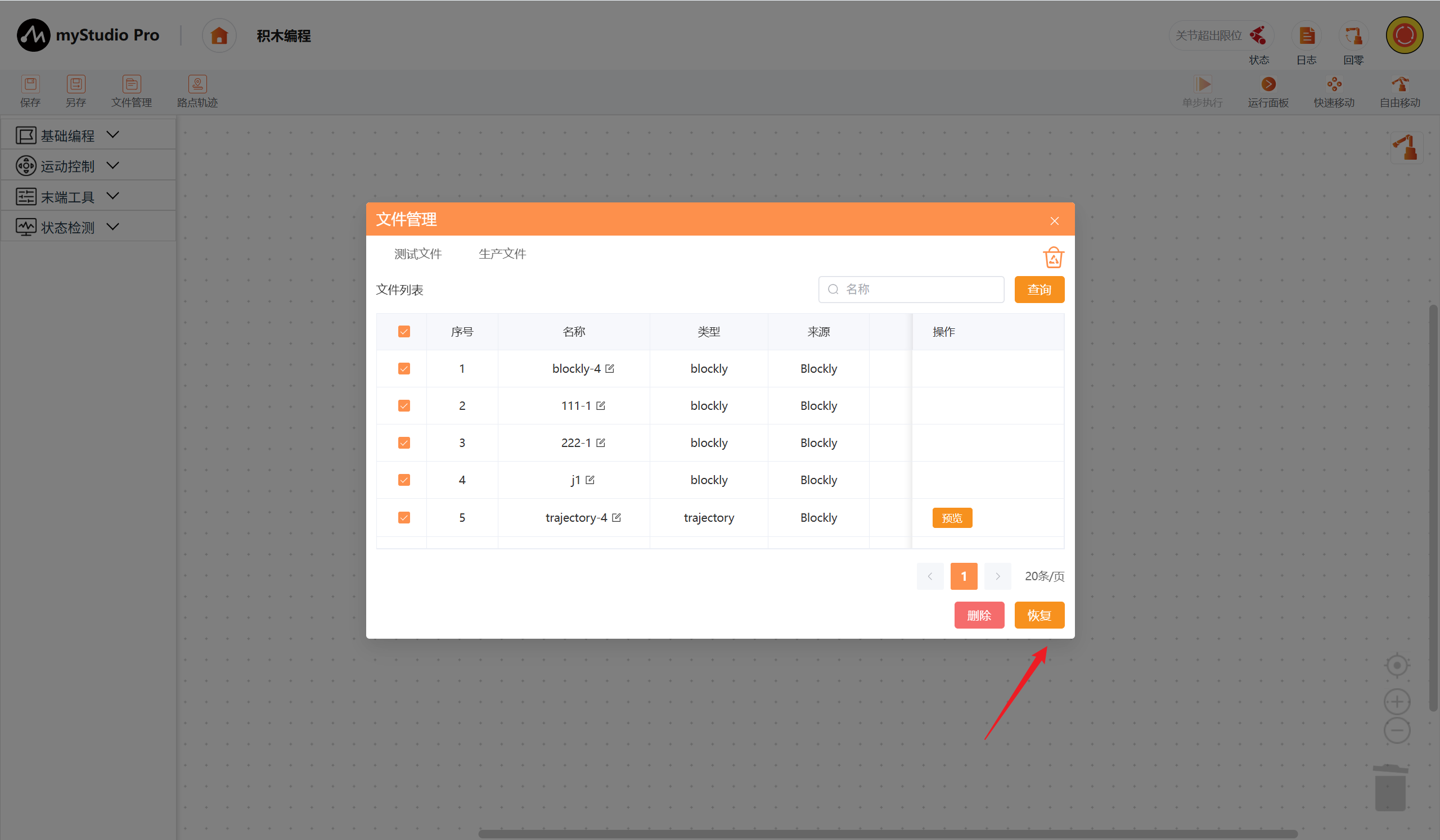

勾选需要恢复的文件，点击恢复按钮，将回收站文件恢复到测试空间。

调试

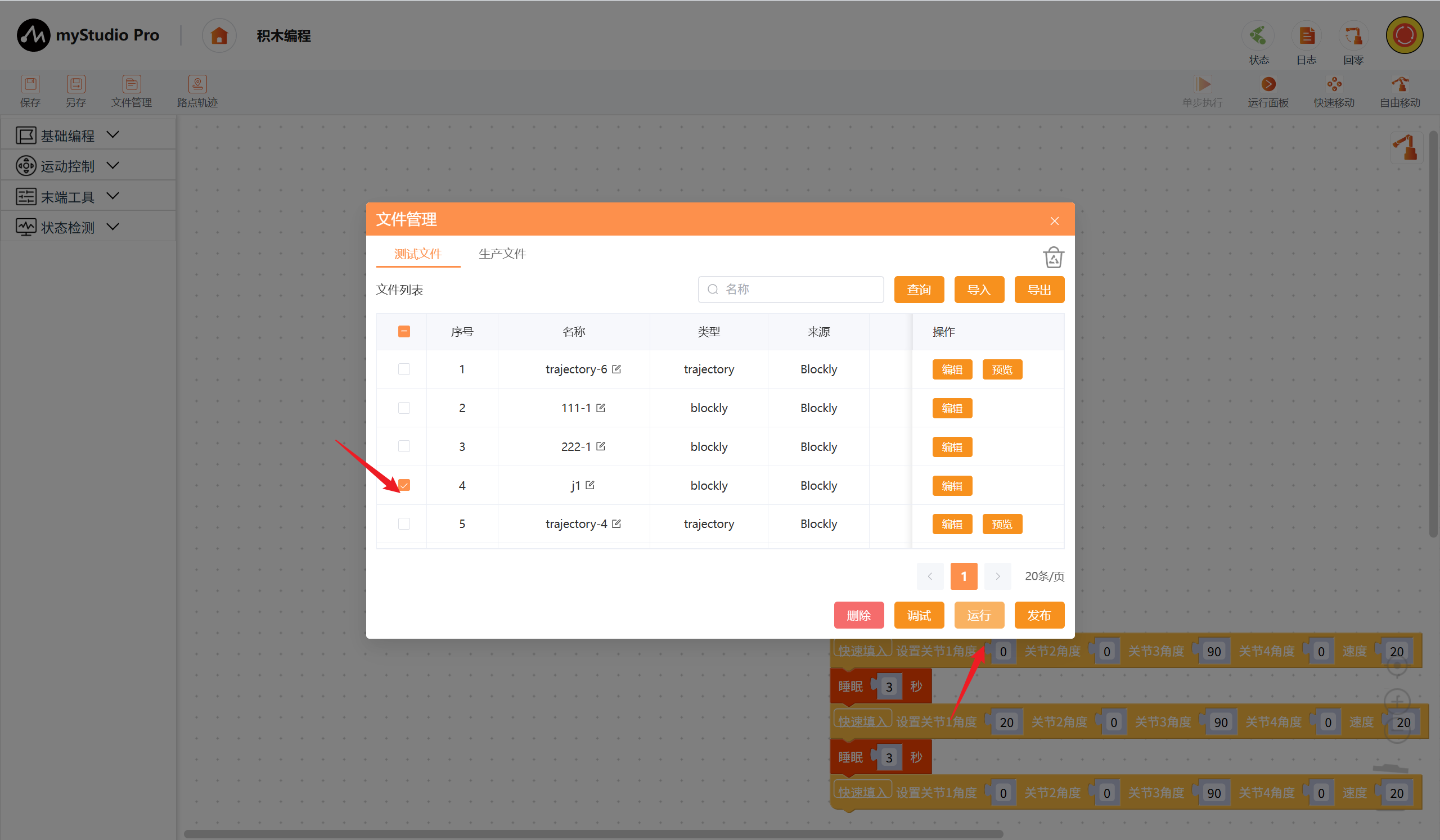

勾选需要调试的文件，然后点击调试按钮，首先会对工作区是否有未保存的内容进行检测提示，有则弹窗显示，点击确认后再加载到工作区。否则直接加载，并打开调试面板。

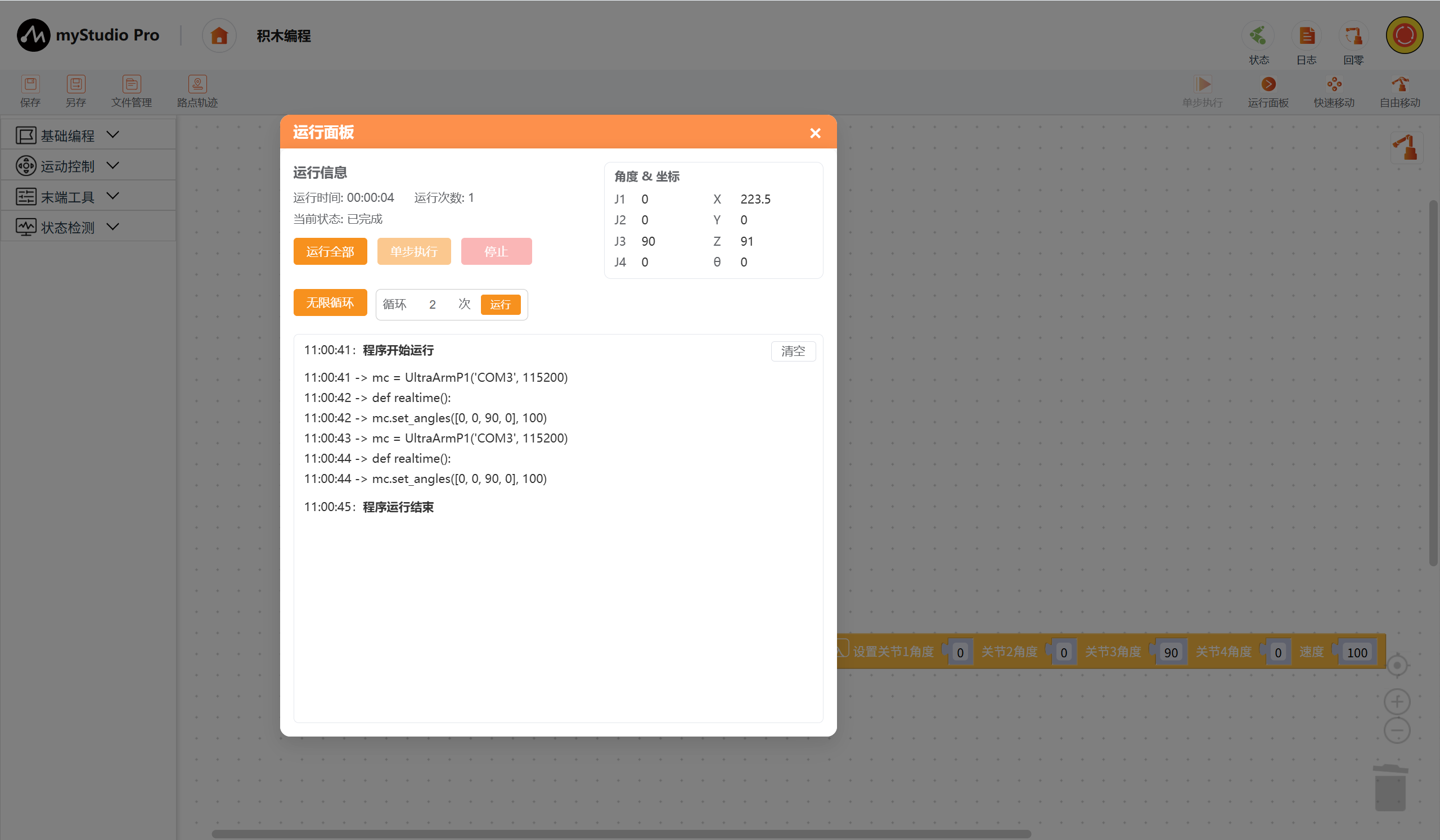

运行

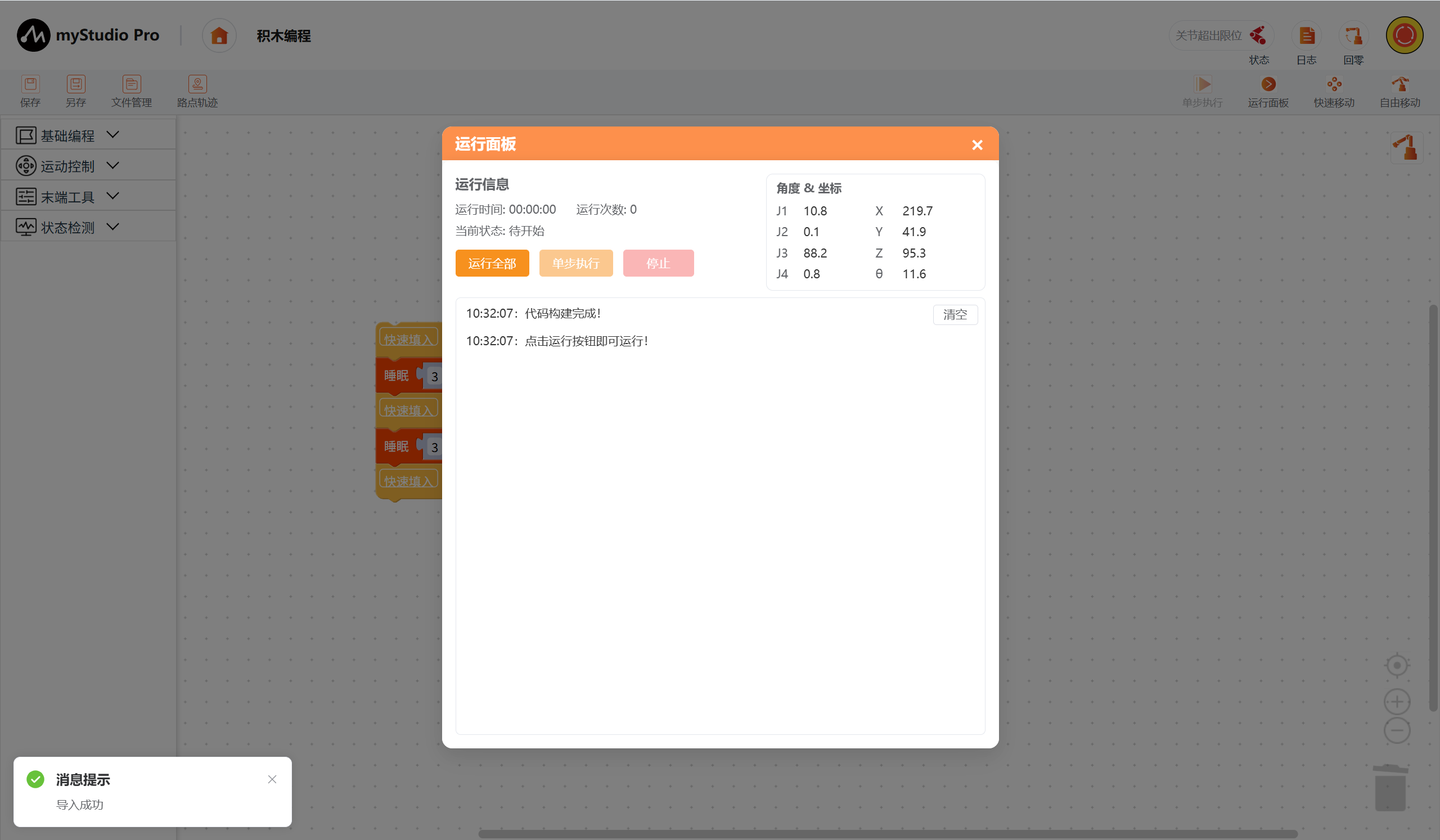

勾选需要运行的文件，然后点击运行按钮，首先会对工作区是否有未保存的内容进行检测提示，有则弹窗显示，点击确认后再加载到工作区。否则直接加载，并打开运行面板点击运行即可进行运行。

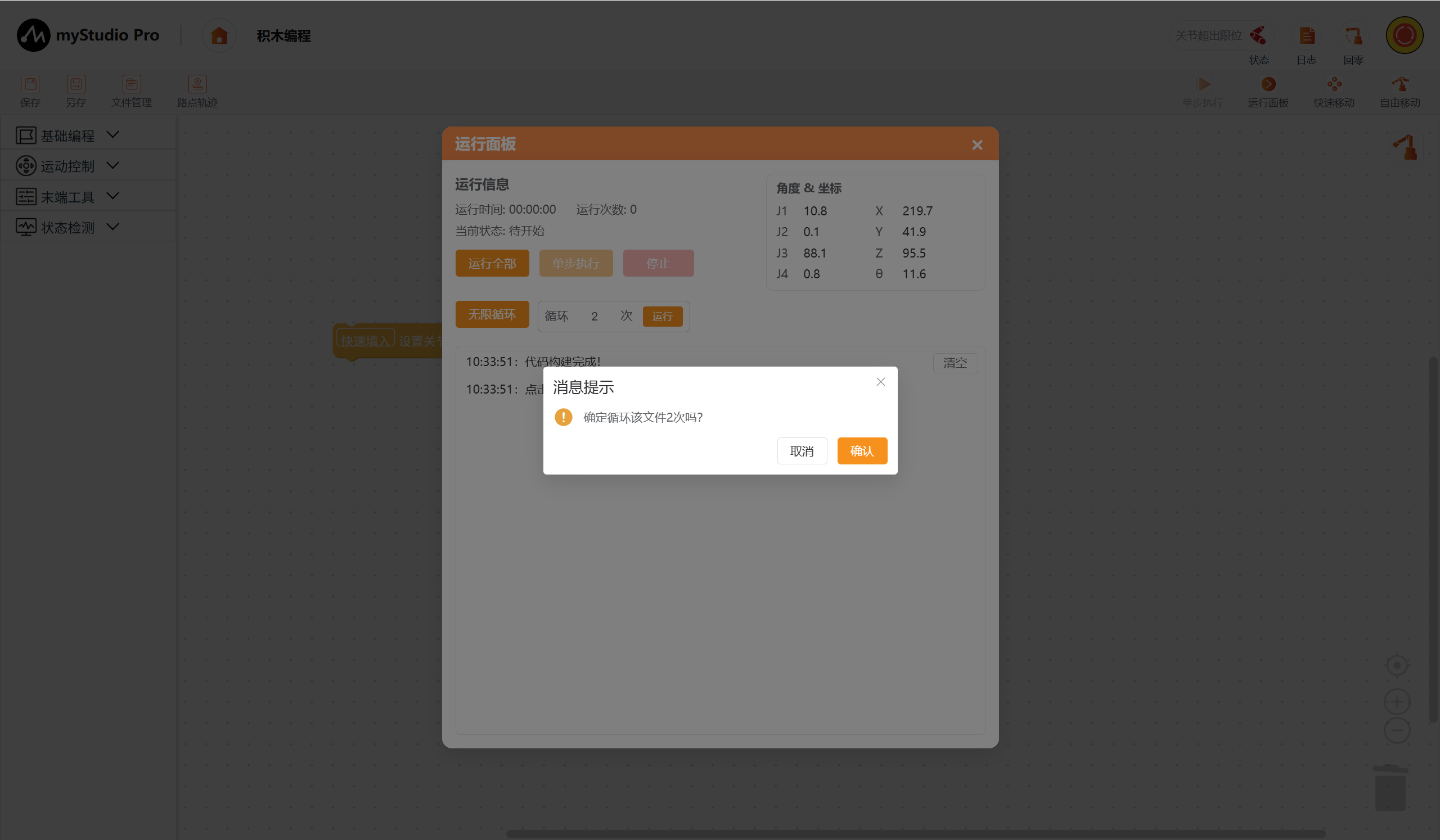

可以选择文件无限运行或指定运行次数（以下对次数循环讲解），设置完成后即可进行循环运行，首先会进行运行二次确认，点击确认后即开始循环运行。

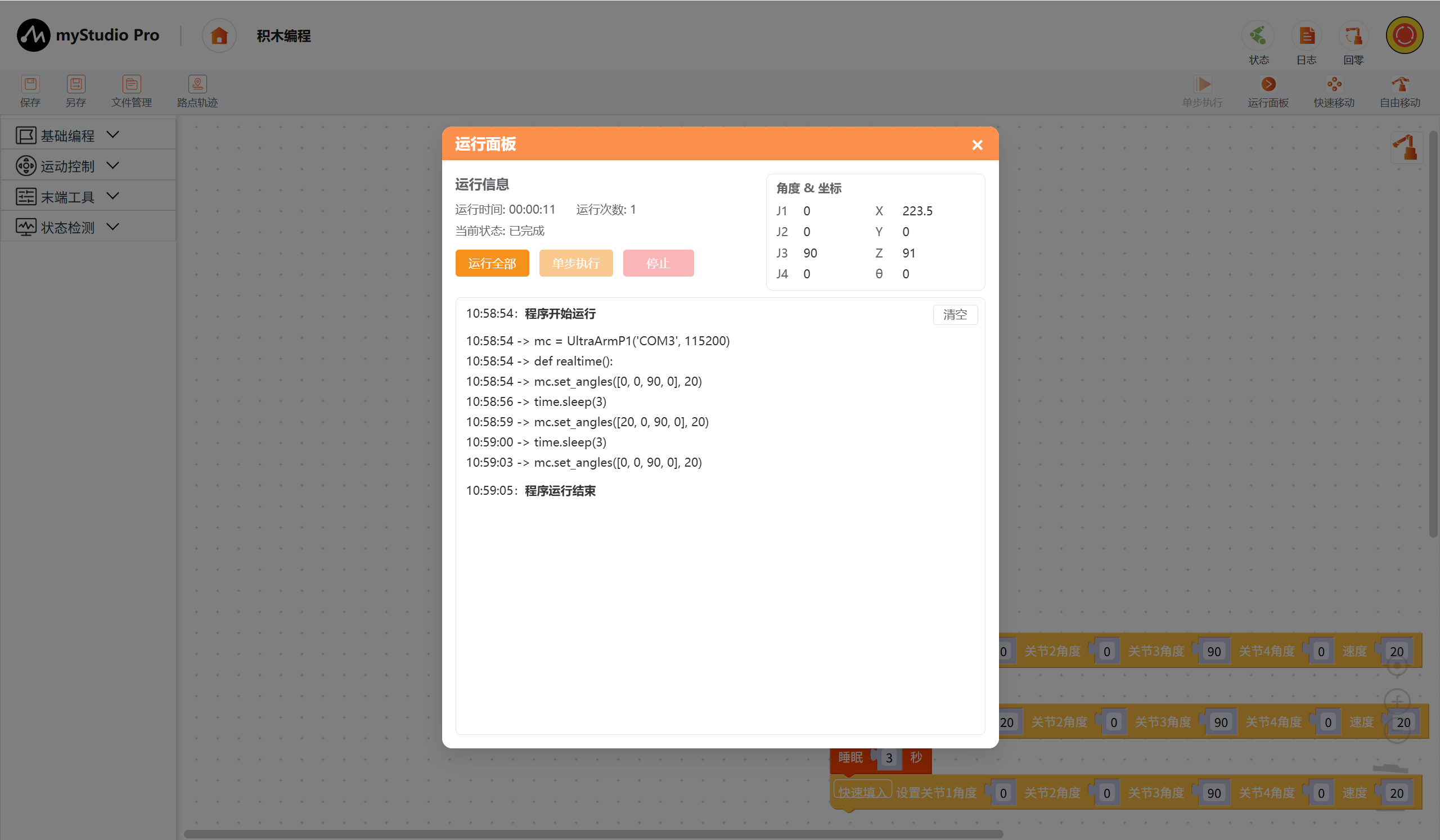

运行完成后。

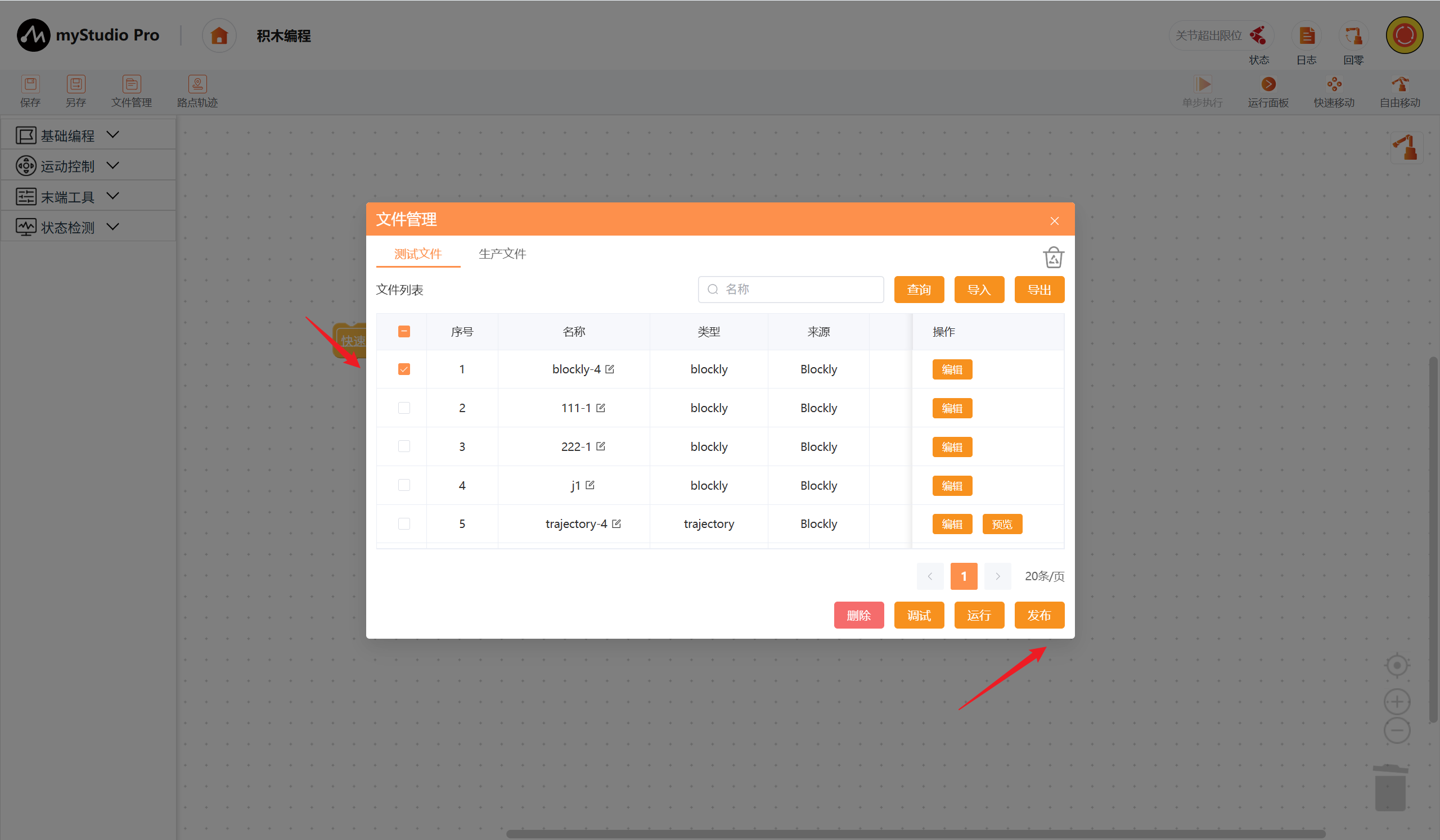

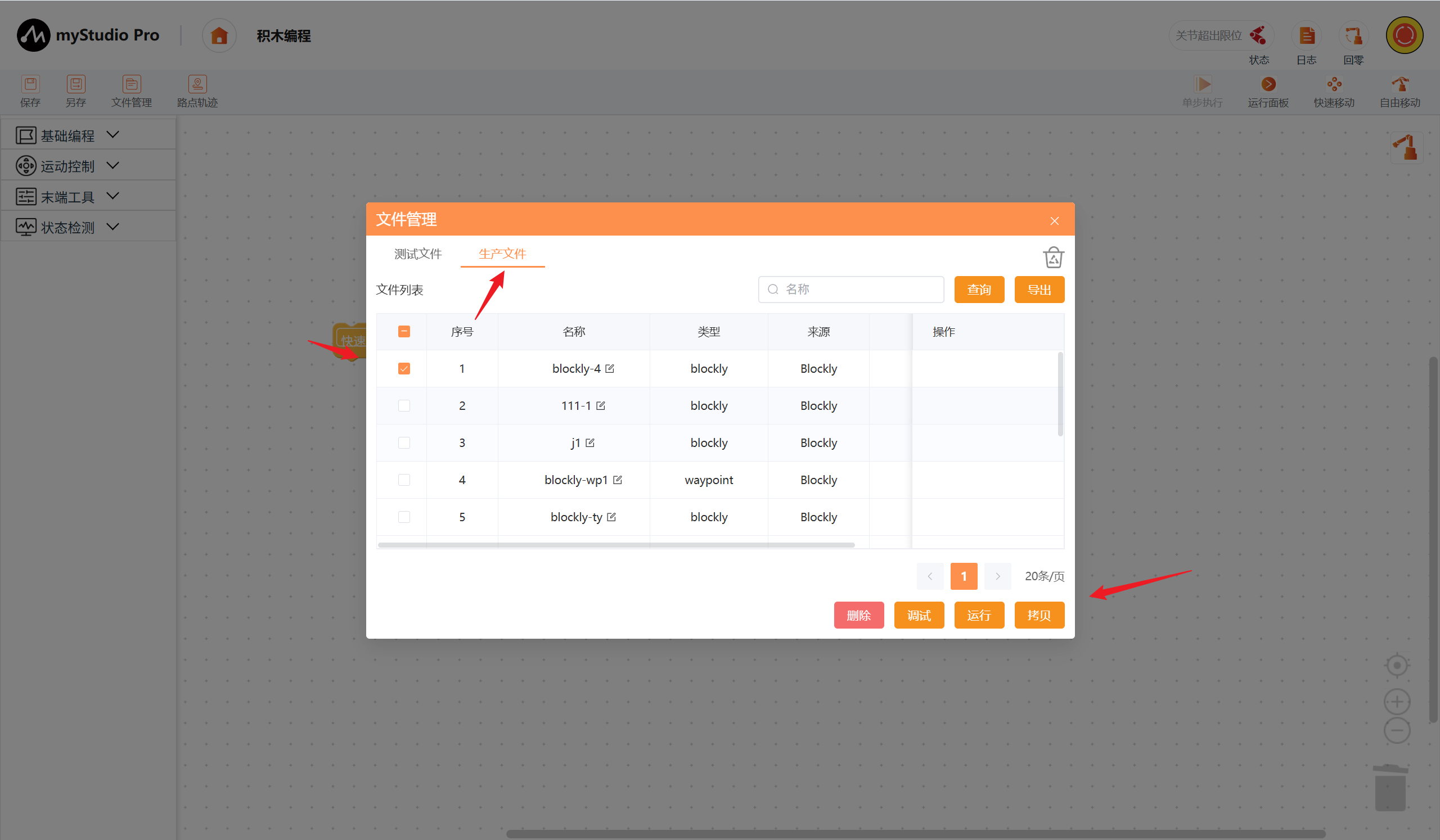

发布

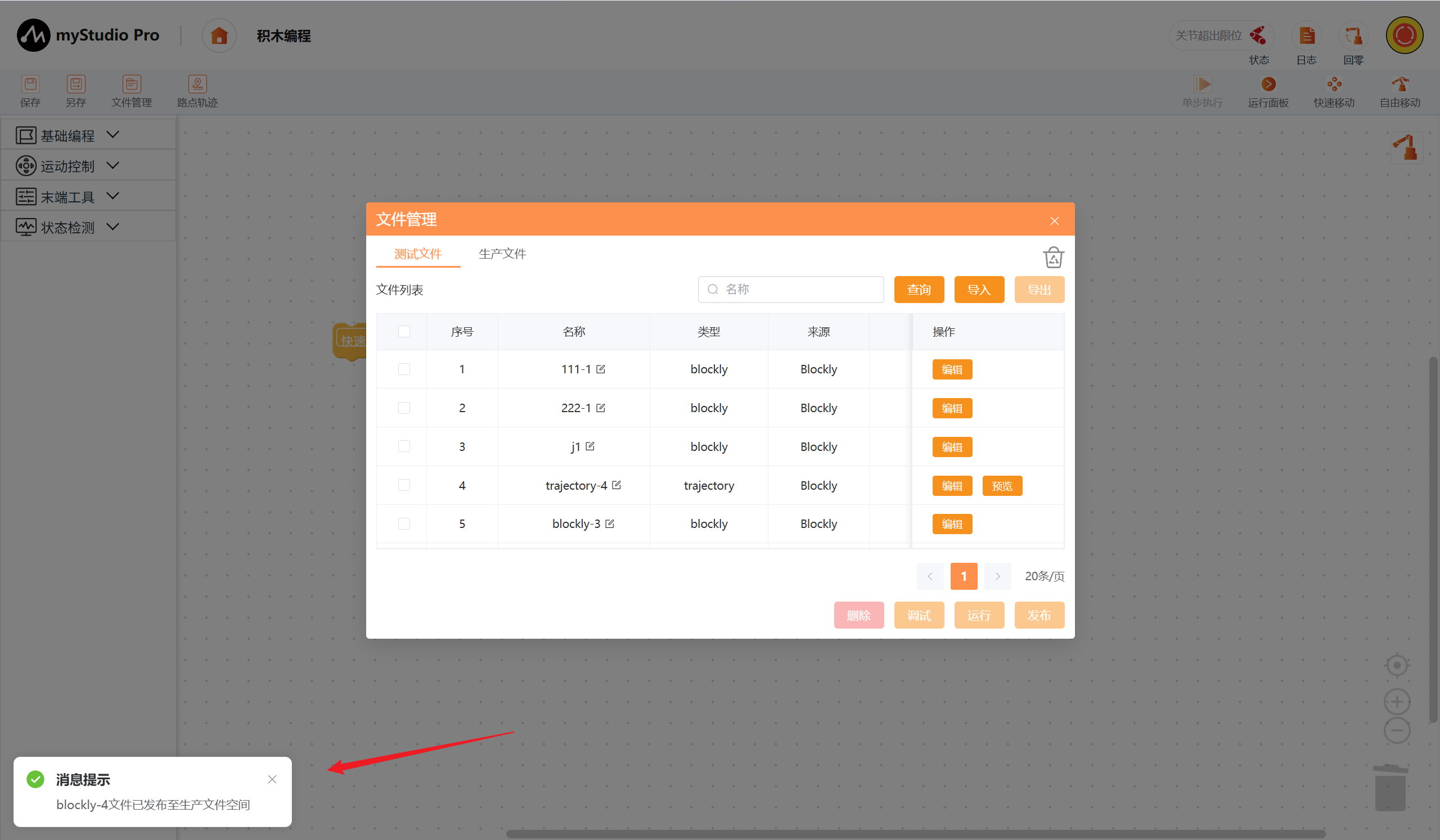

勾选需要发布的文件，然后点击发布按钮，会将测试空间下对应的文件发布到生产空间，支持文件批量发布。

发布成功后，文件将实时同步至小屏幕的 BlocklyRunner 文件夹中，可在小屏幕端立即查看和播放。

拷贝

点击拷贝按钮，将生产空间文件拷贝到测试空间，支持文件批量拷贝。

4 路点

以下是对路点功能的介绍，用于录入多个路点数据（关节+坐标），让机械臂按顺序自动到达各预设位置。

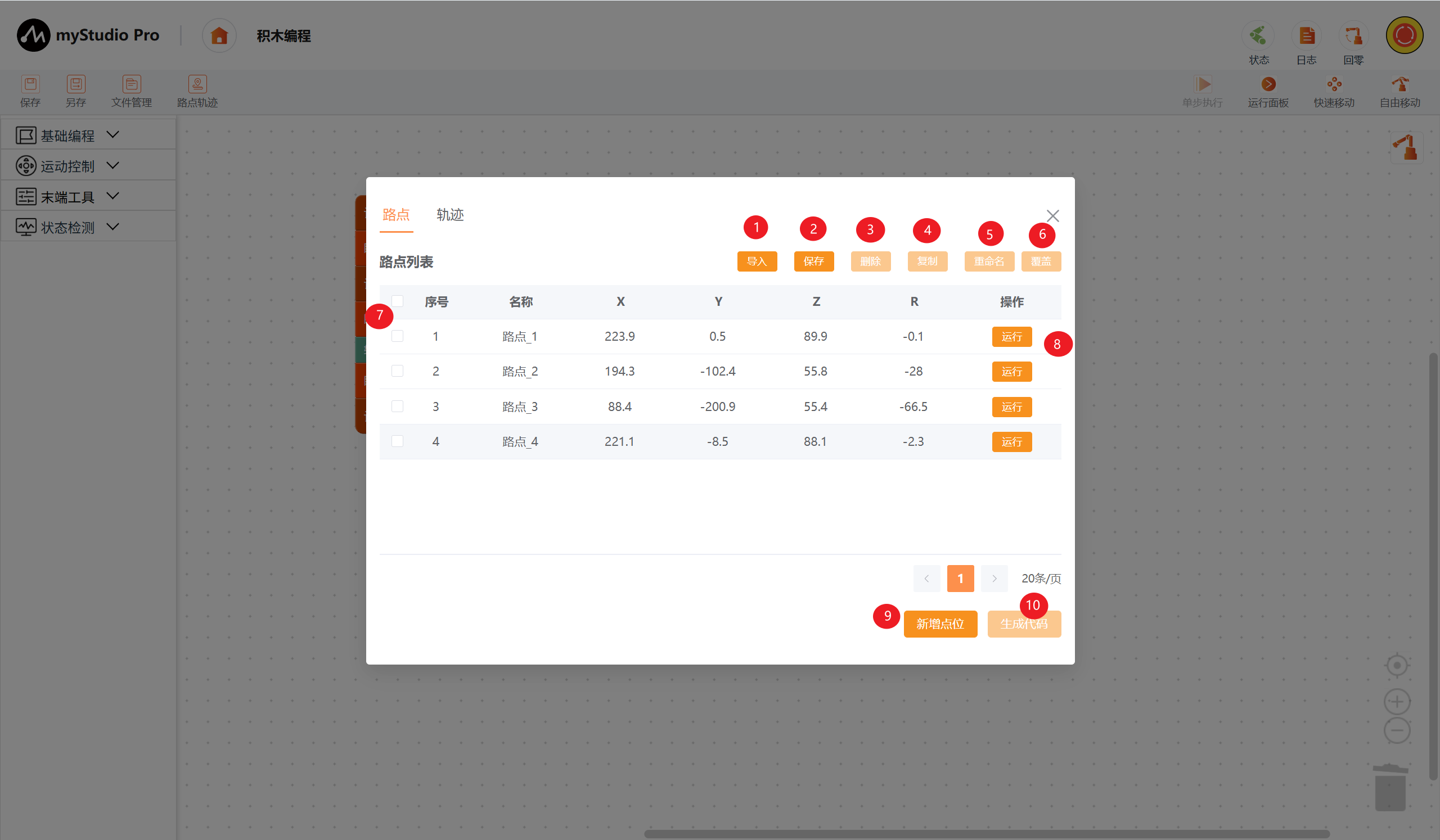

功能描述：通过录入多个路点数据（机械臂的关节和坐标）信息，快速控制机械臂到达每个路点的位置。打开路点列表页面，开启自由移动后长按末端白色朱砂按钮，放松机械臂，手动调整机械臂姿态，点击新增点位，可以添加一条路点数据。

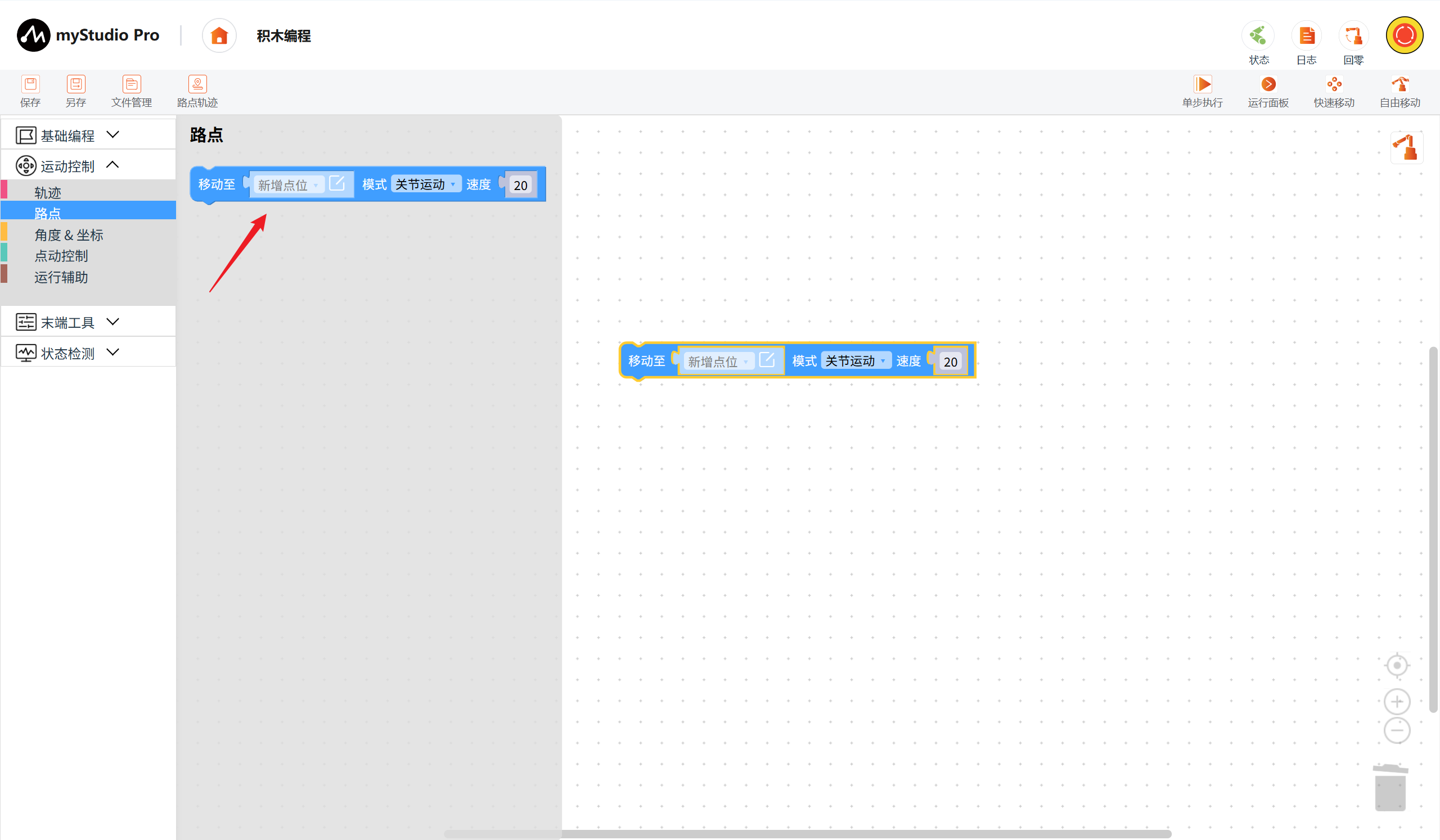

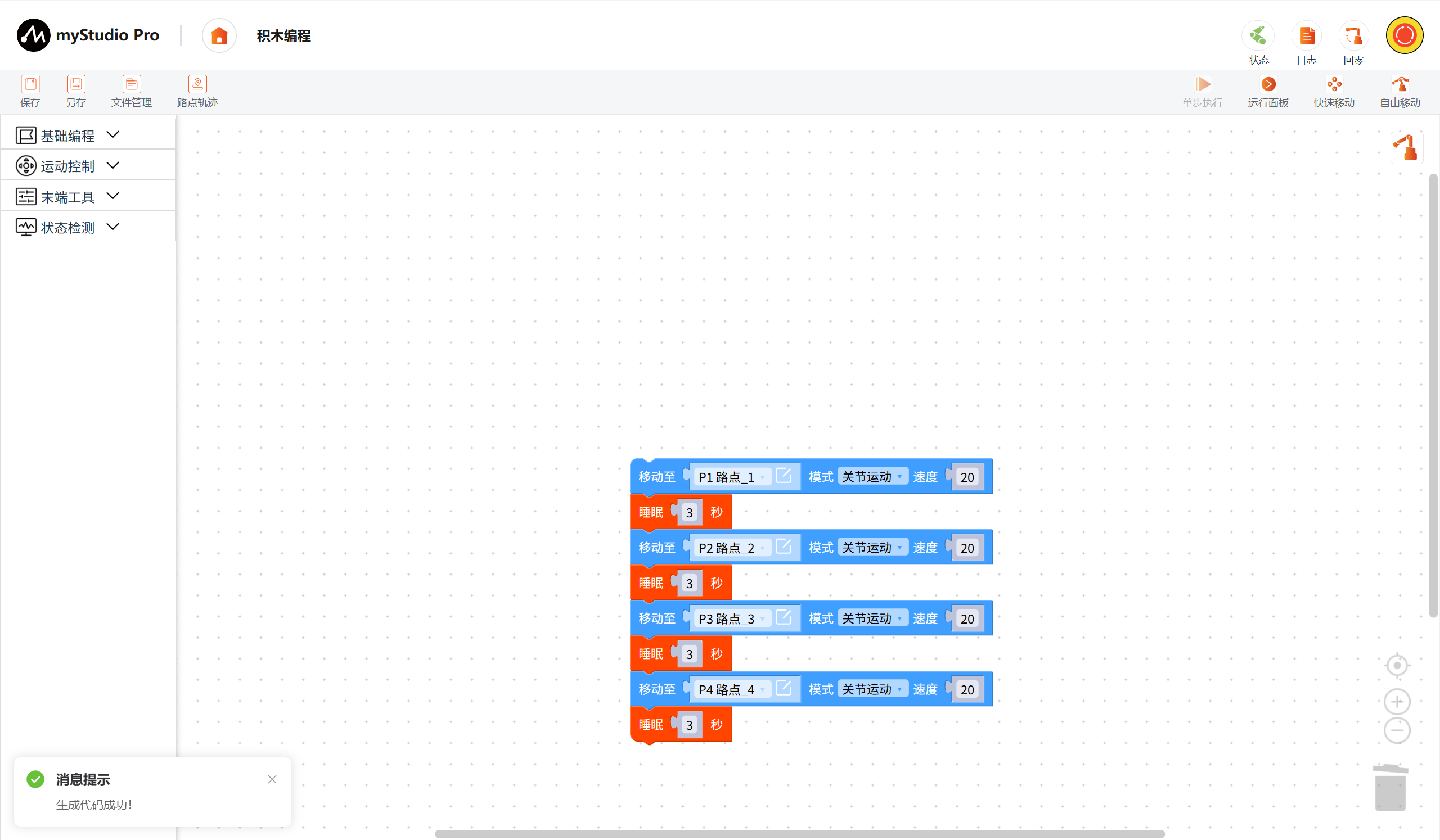

在积木编程中选择路点积木块，加入到程序编码区。或者使用路点列表中的生成代码按钮，会在工作区最后一个积木块上拼接生成的路点积木块。

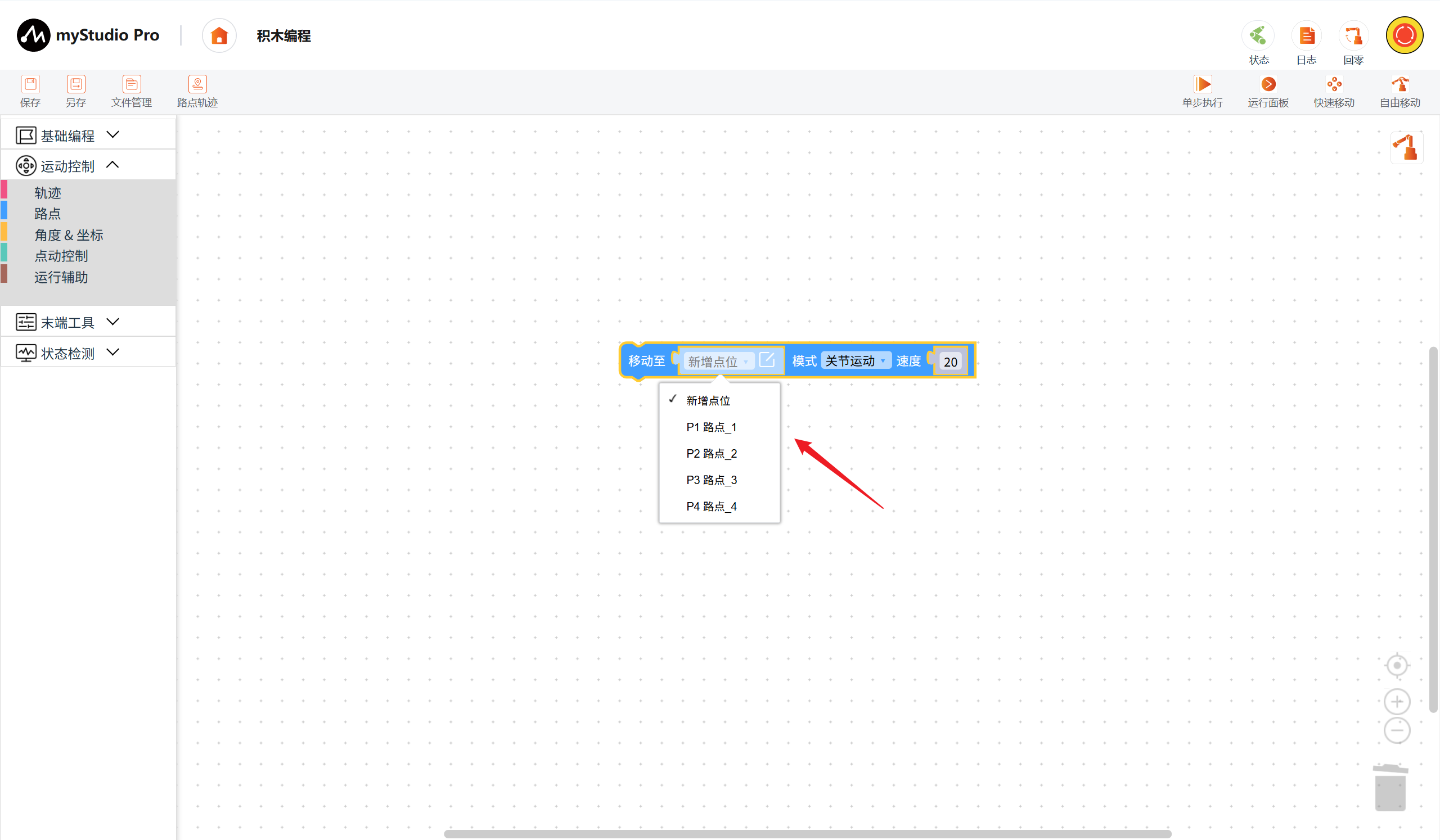

路点积木块关联路点列表中的数据，选择路点列表中任意路点进行关联。

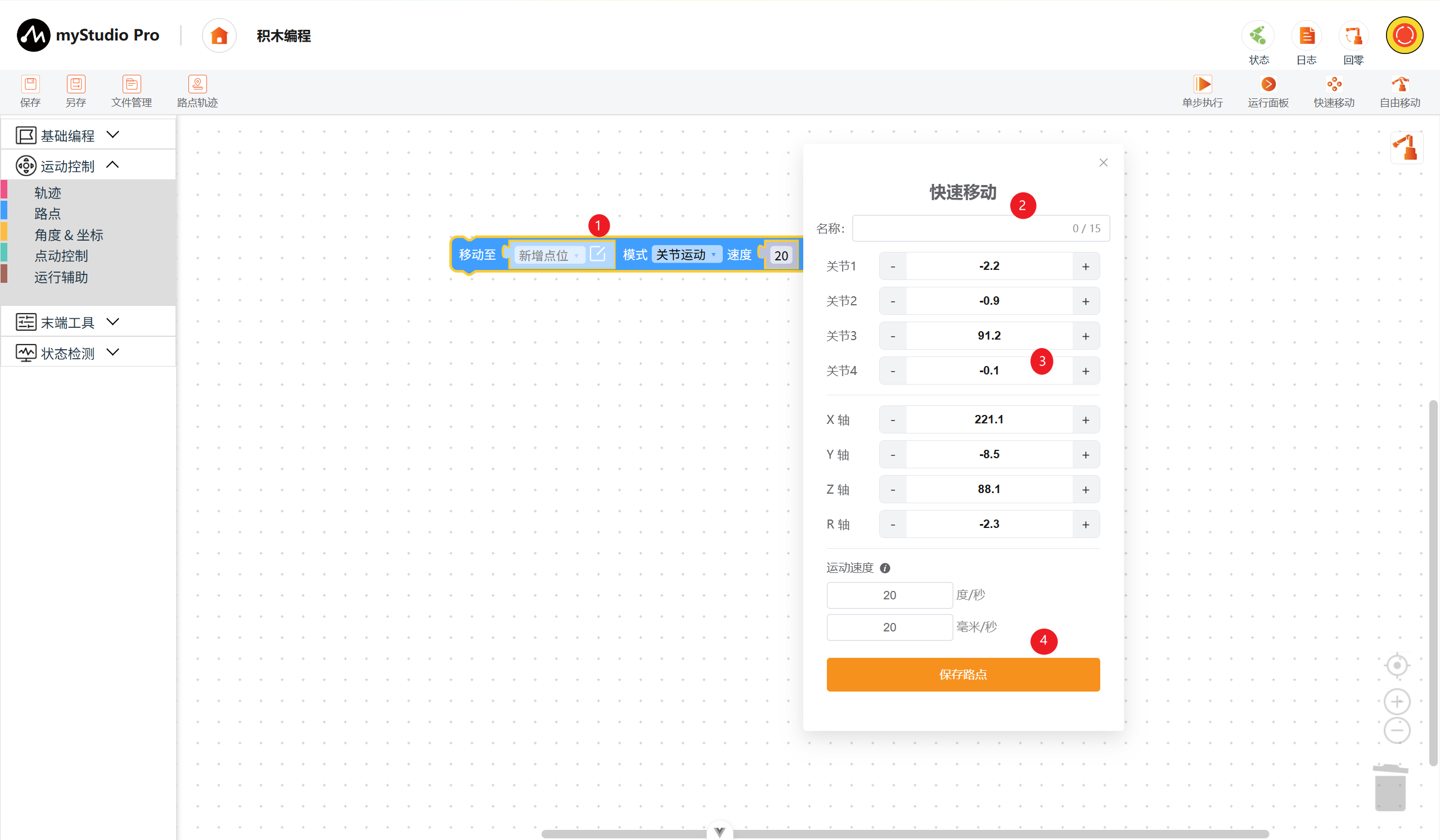

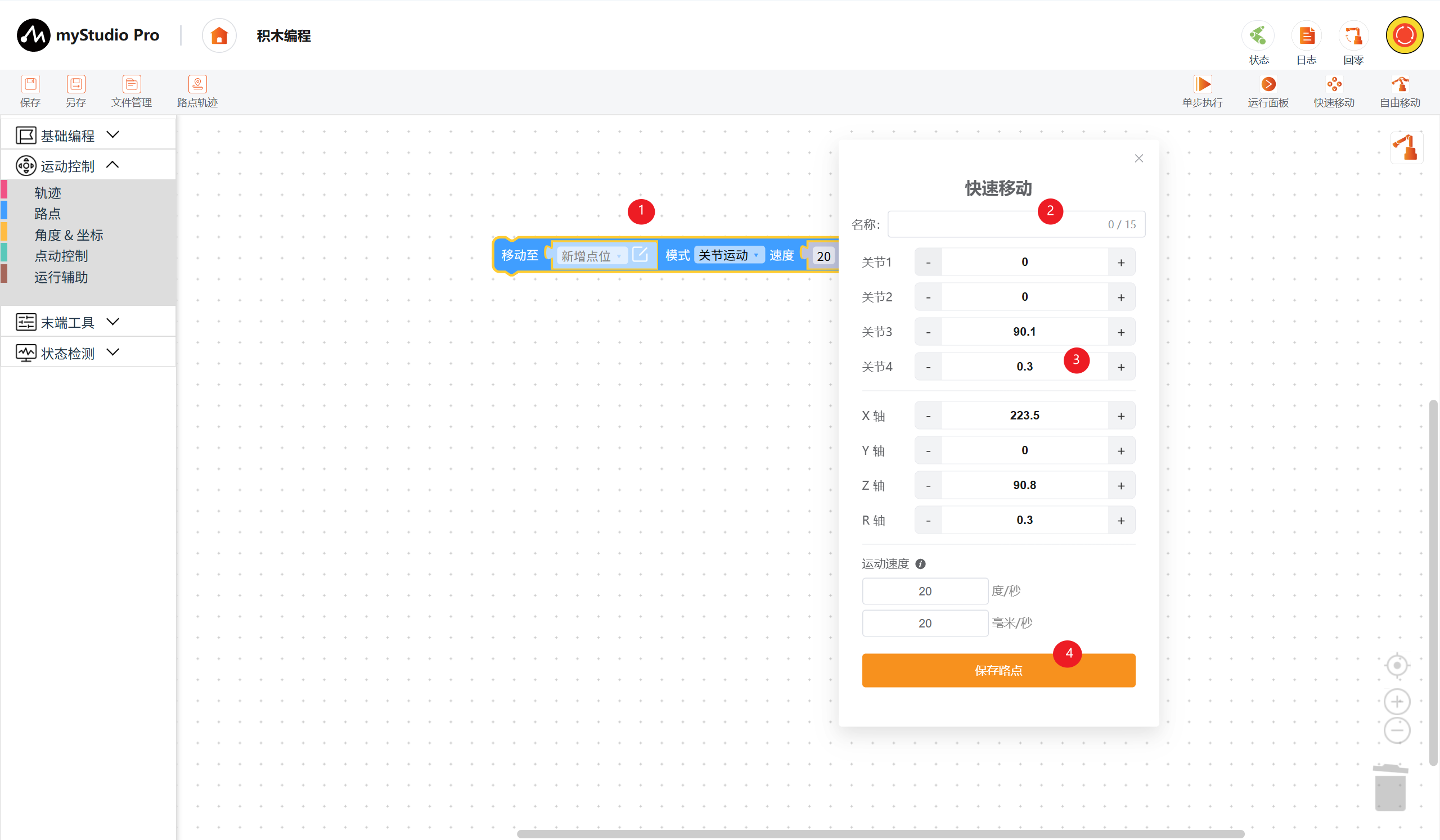

路点积木块新增点位信息。选择新增点位，点击编辑图标打开新增路点弹框，这时会默认自定义路点名字，通过+或者-进行调整好路点信息，点击保存路点按钮，即可添加路点数据。

此外，路点积木块可对运动的模式进行修改，关节运动模式：以当前路点的关节信息进行运动，直线运动模式：以当前路点坐标信息进行运动。

5 轨迹

以下是对轨迹功能的介绍，通过手动拖拽机械臂录制运动轨迹，随后可选择并复现该轨迹

功能描述：通过录制轨迹数据（机械臂的关节）信息，快速控制机械臂到达每一个轨迹点位置。打开轨迹列表页面，点击录制轨迹按钮，机械臂各关节将放松，按下末端按钮并手动拖动机械臂录制轨迹，点击停止录制等待轨迹保存，保存完成即轨迹录制完成。（关于文件功能相关操作，请点这里）。

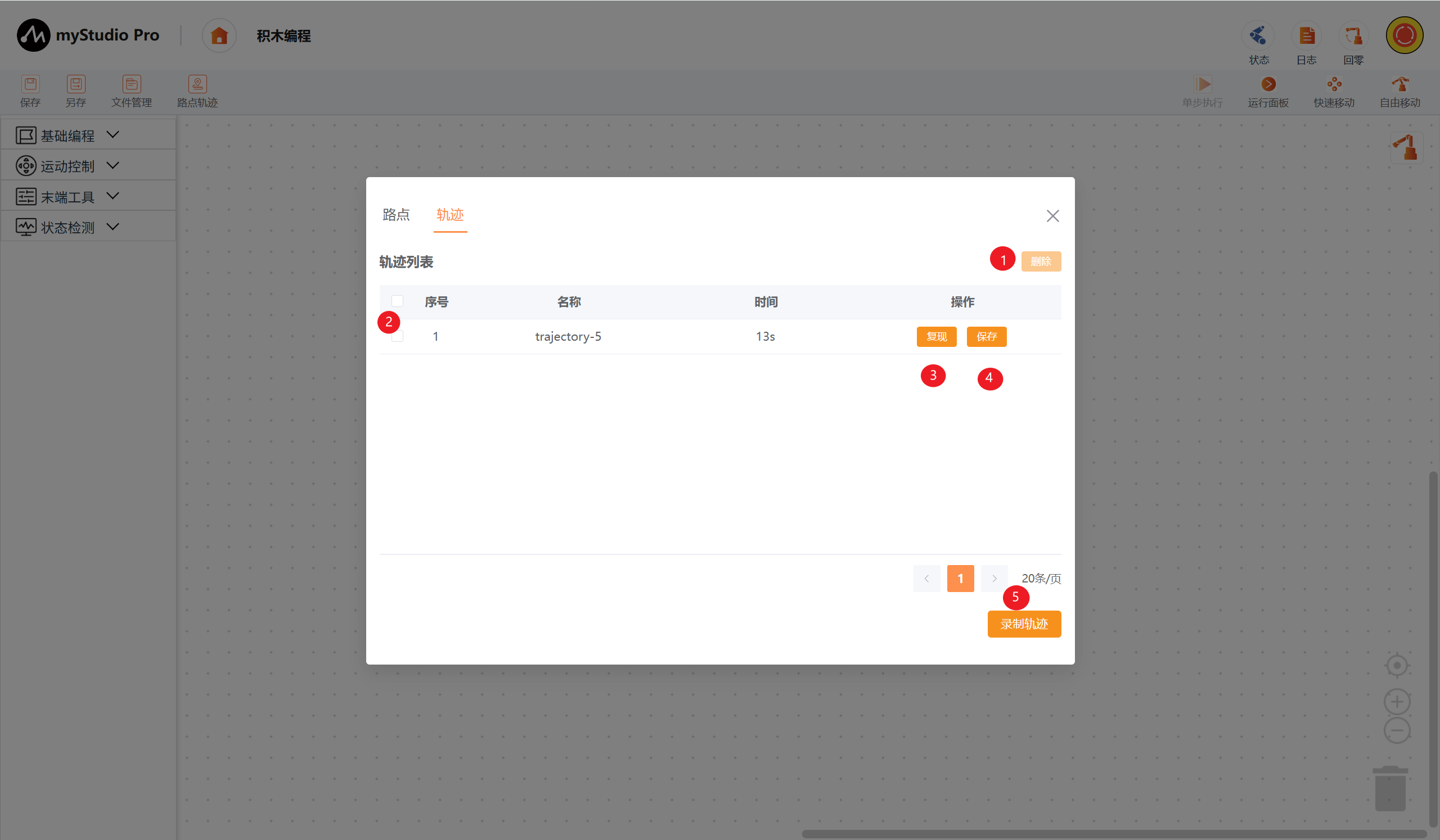

点击路点轨迹按钮打开功能面板，切换至轨迹列表栏，点击面板右下角的录制轨迹按钮，将弹出已开启自由移动模式二次确认弹窗。

点击确认按钮，机械臂将自动放松并进入轨迹录制阶段，此时可自由拖拽机械臂录制轨迹，面板右下角按钮变为停止录制并实时更新本次录制的时长。

当不再录制轨迹时点击停止录制按钮时，录制停止且机械臂正常锁紧，结束轨迹录制（最长只可录制120秒，达时间后将自动停止录制）。

录制后轨迹列表将新增新增对应的轨迹数据，可通过复现按钮对已录制的轨迹进行复现，点击复现按钮机械臂将开始轨迹复现，页面展示开始的消息提示。

当轨迹复现完成，机械臂停止运动，页面会展示结束的消息提示。

注： 轨迹列表只存储一条轨迹数据，新录制的轨迹将覆盖上一条数据，您可将该轨迹保存至文件管理列表，便于已录制轨迹复用，点击保存按钮即可。

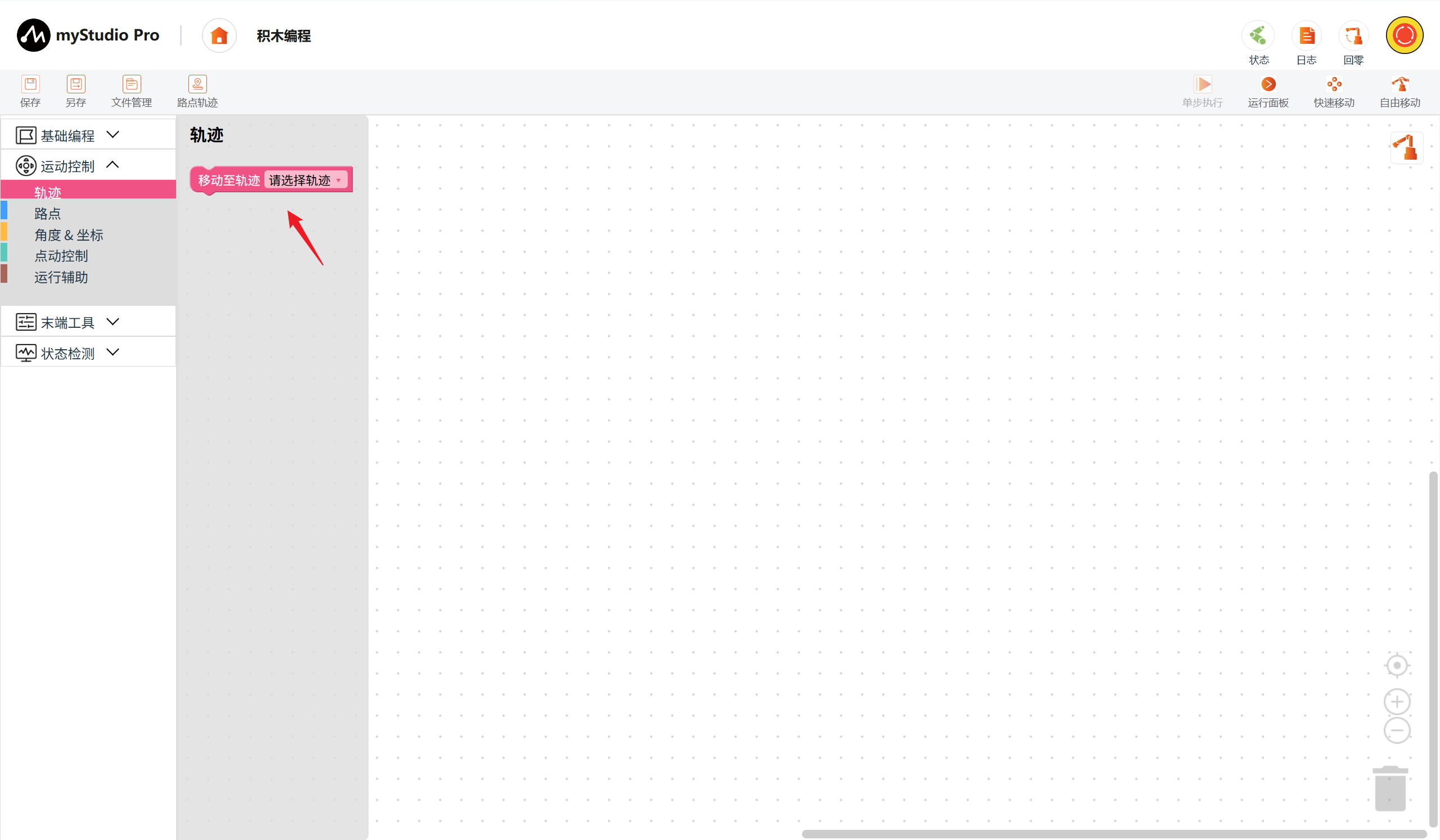

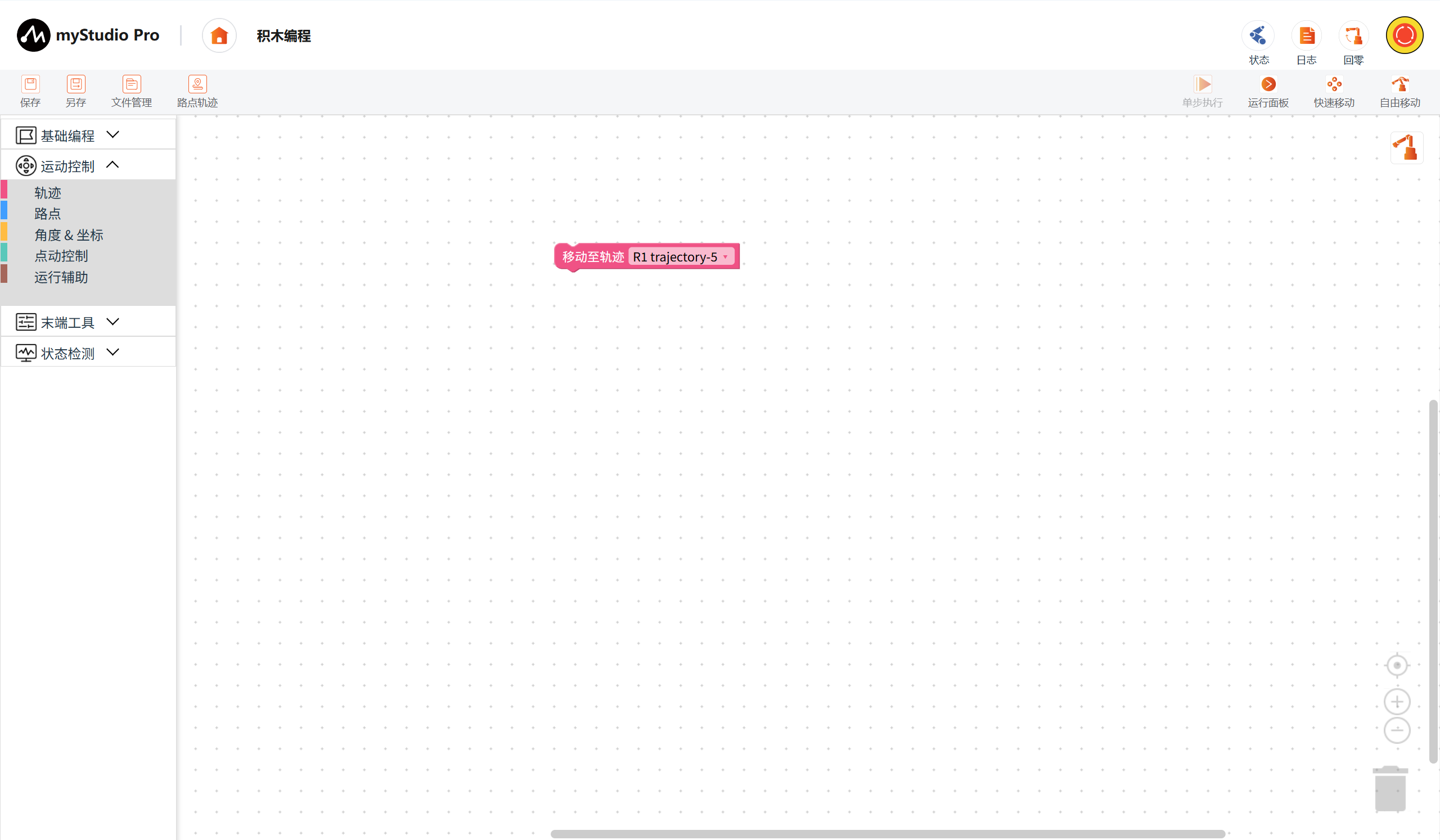

在积木编程中选择轨迹积木块，加入到程序编程区，积木块下拉菜单中的轨迹数据来源于当前轨迹列表，不能手动输入轨迹路径。

在工作区中点击轨迹积木块的下拉菜单可选择当前轨迹列表页面中的数据。

选择完成后打开运行面板，点击运行全部，可以积木块运行的方式对该轨迹进行复现。

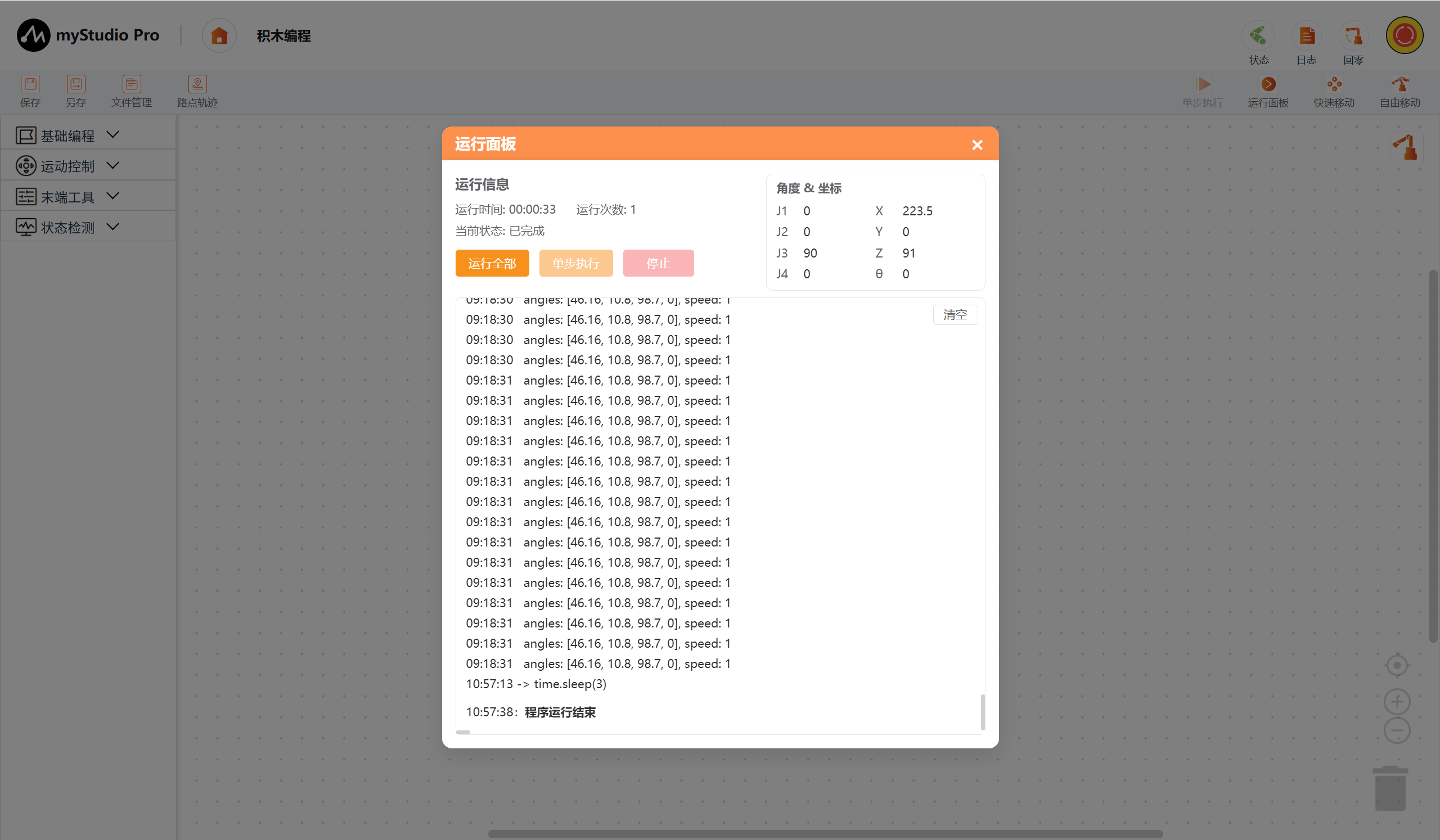

程序运行完成后，轨迹复现完成。当然，您也可以配合其他积木块进行更复杂的程序编程。

6 运行程序

以下是对运行程序功能的介绍，可通过单步执行来运行单个积木块，也可通过运行面板来运行工作台全部积木块文件

单步执行是指：单积木块执行。当工作区存在大量积木块时，我只想执行其中的一个积木块，看看是什么效果。这个时候就可以用到单步执行。

单步执行 按钮默认处于禁用状态不可点击，当且仅当选择了单个积木块时才可使用该功能。

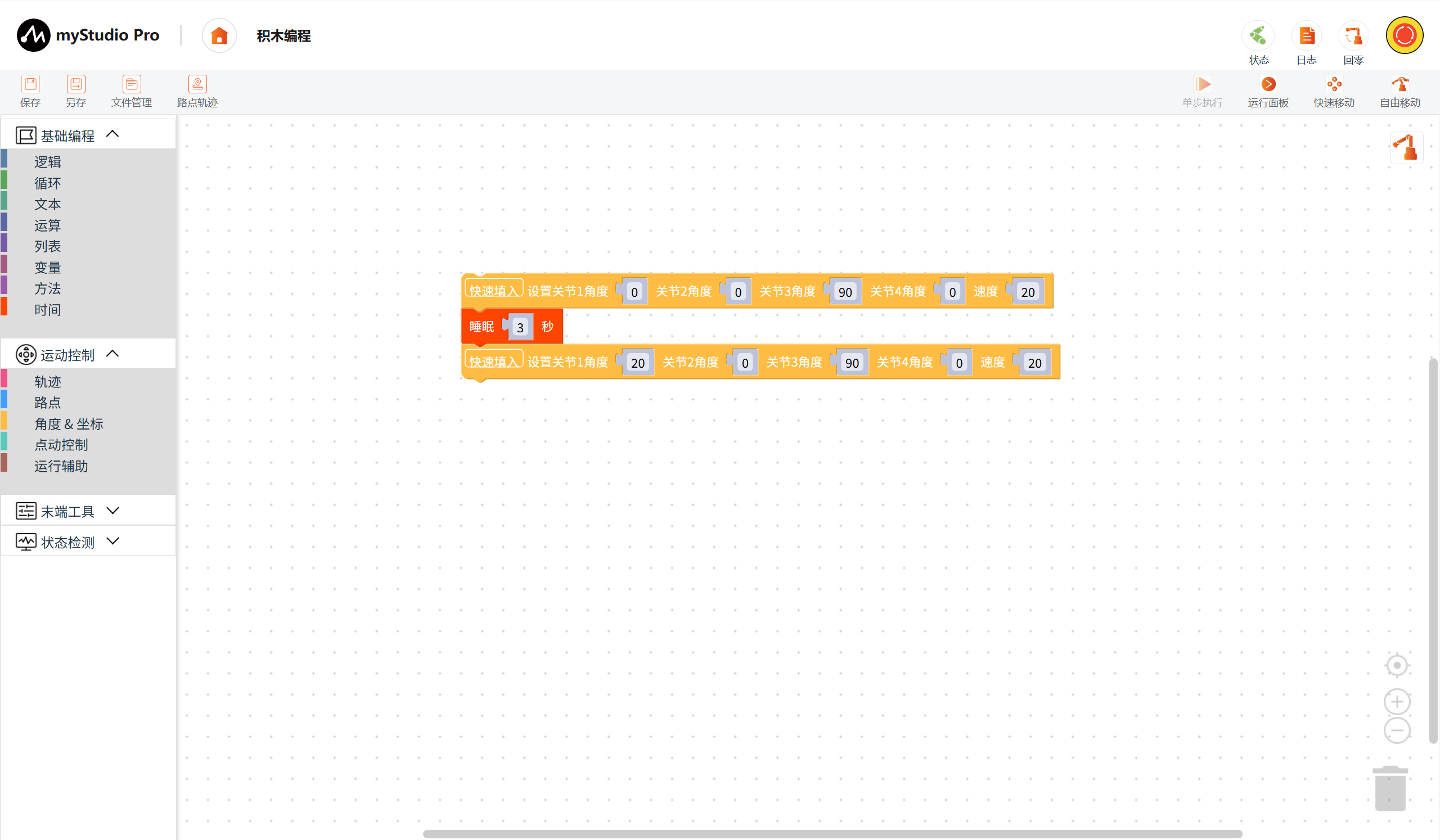

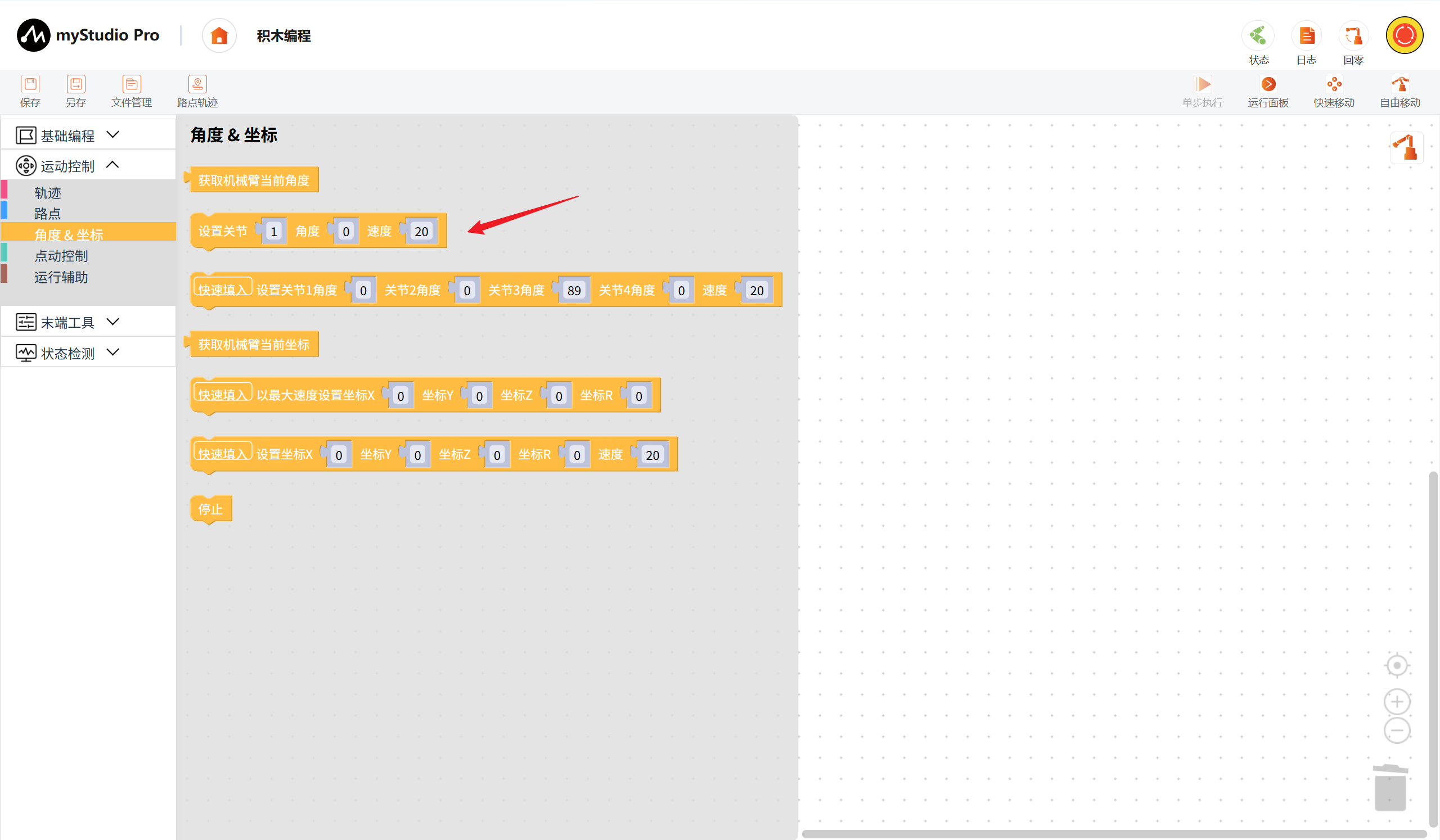

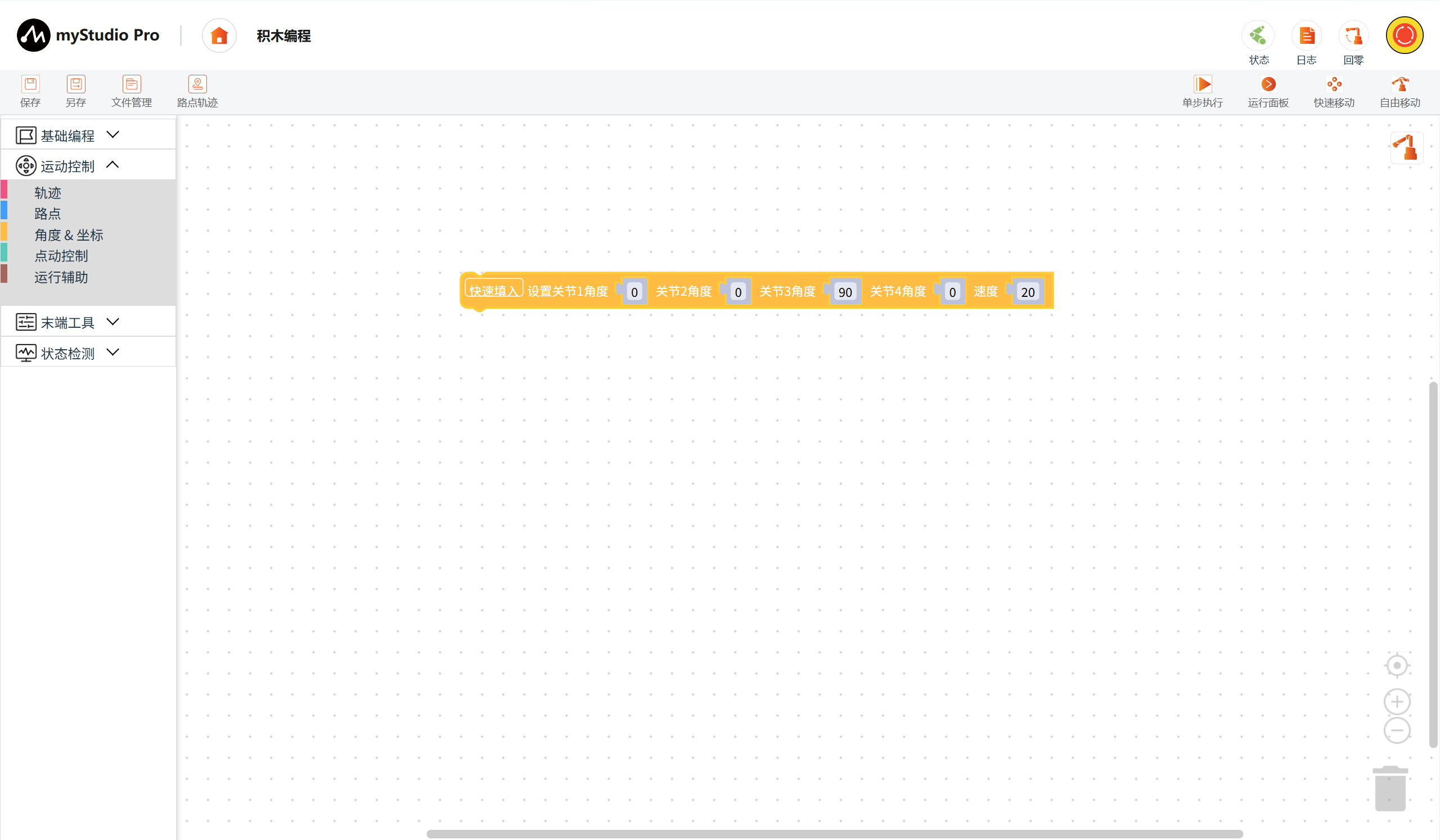

第一步： 拖动几个设置关节积木块进入工作区。

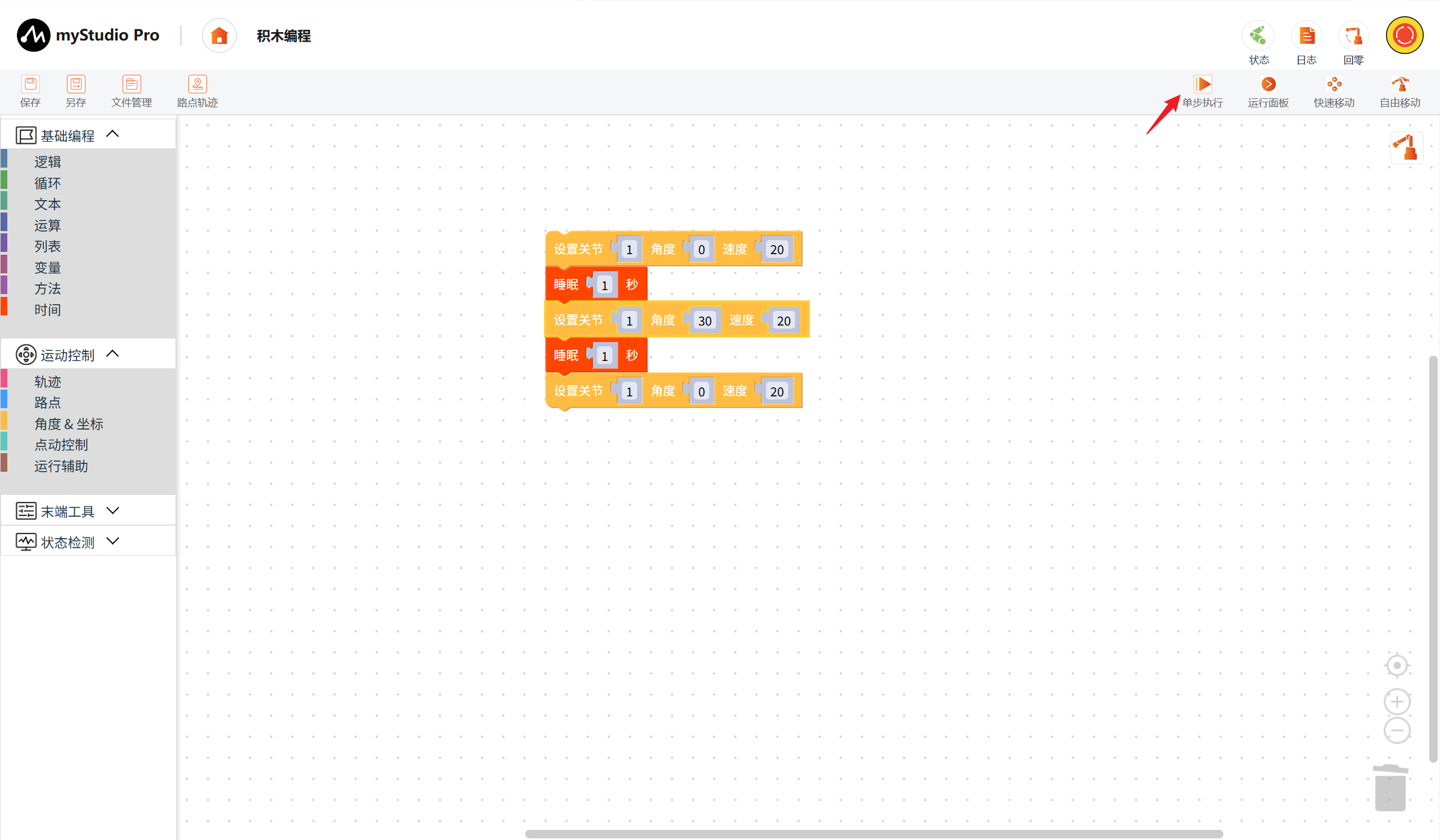

第二步： 选中 设置关节 积木块，观察到 单步执行 按钮已被解锁（颜色变为了深色）。

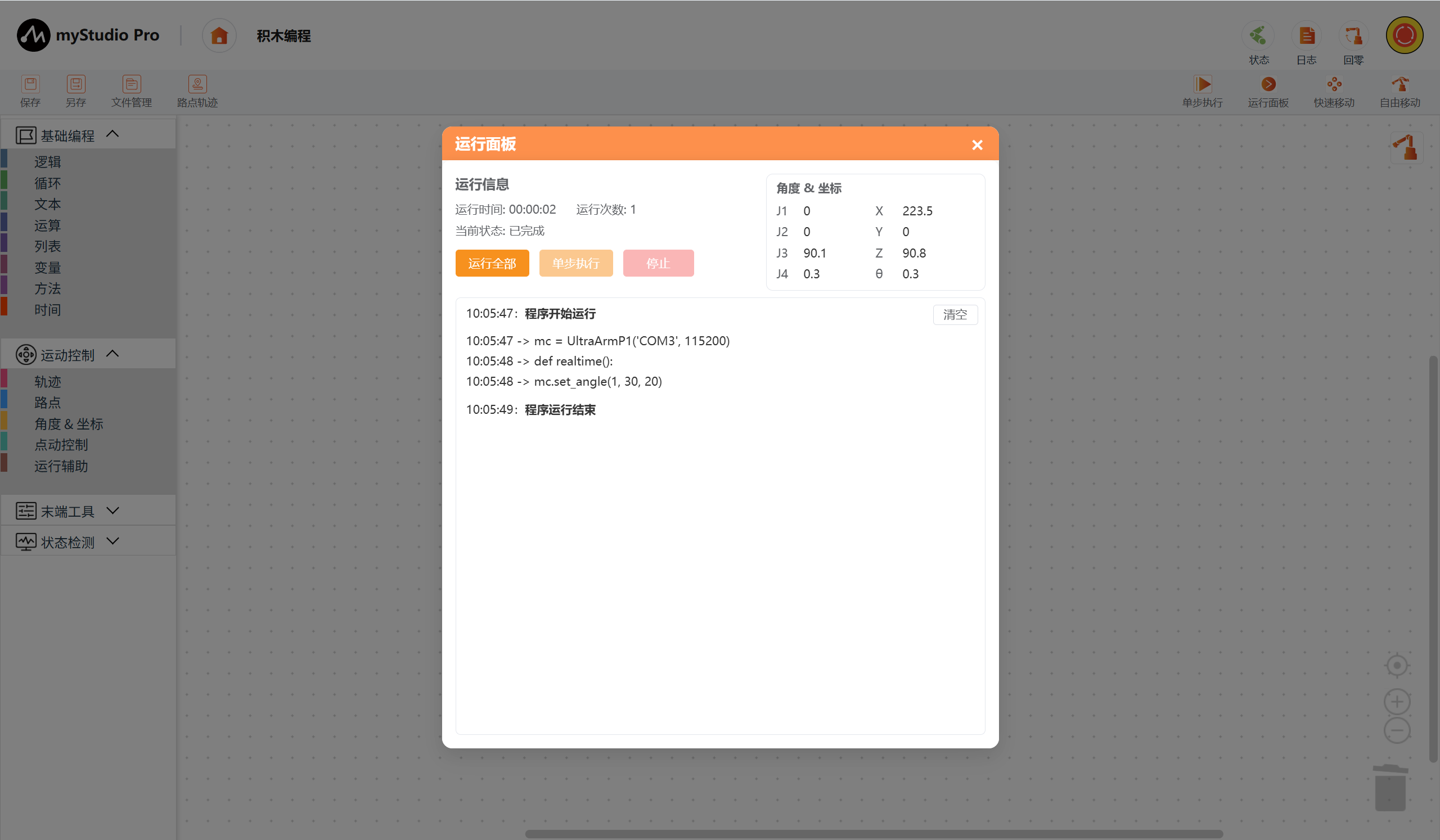

第三步： 点击 单步执行 按钮，会自动打开运行面板，并开始执行代码。同时，观察机械臂运动变化。(单步执行设置关节1为30°)。

介绍如何通过运行面板来调试积木块代码，实现程序的 暂停、恢复、单步执行、停止。

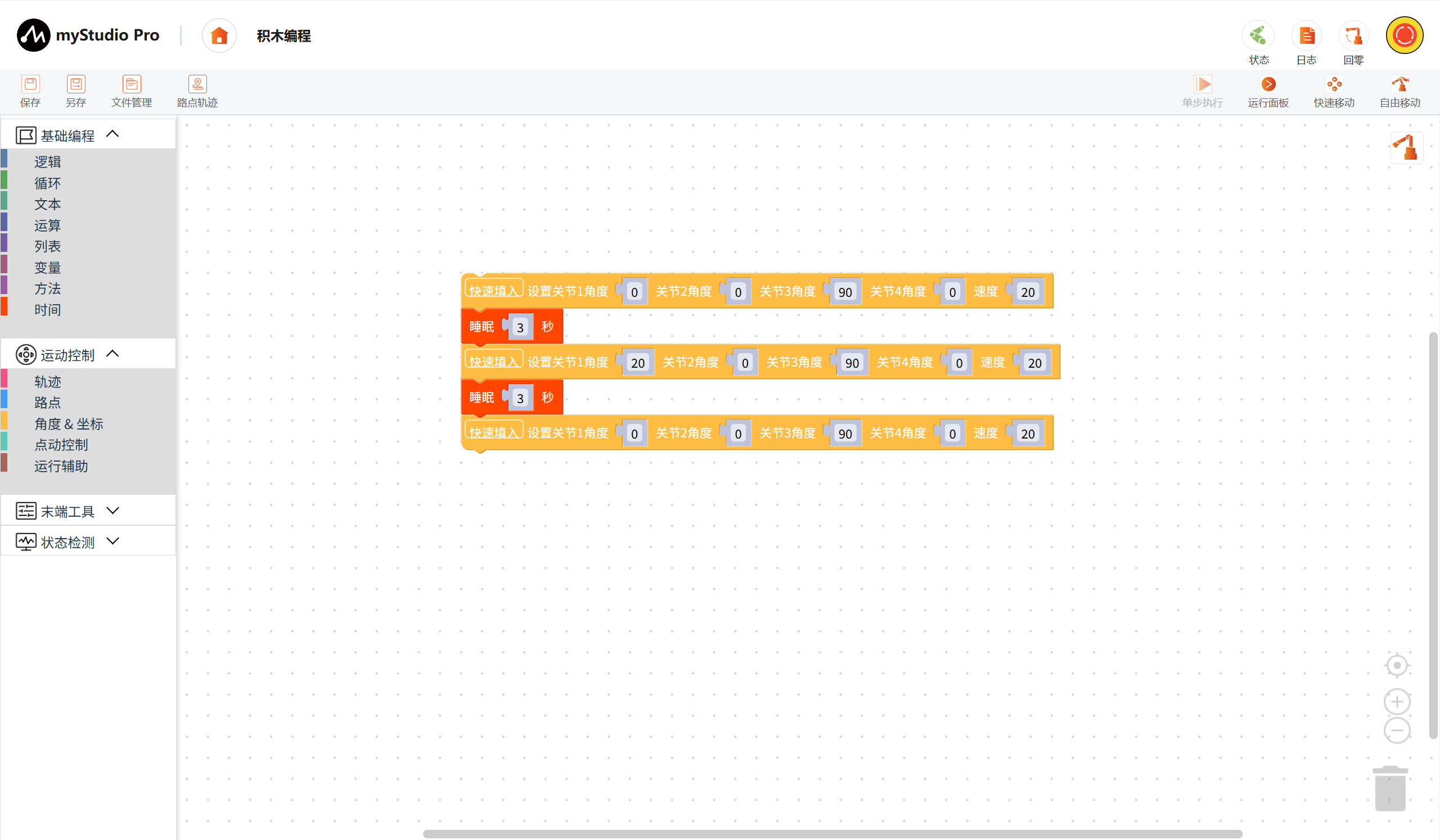

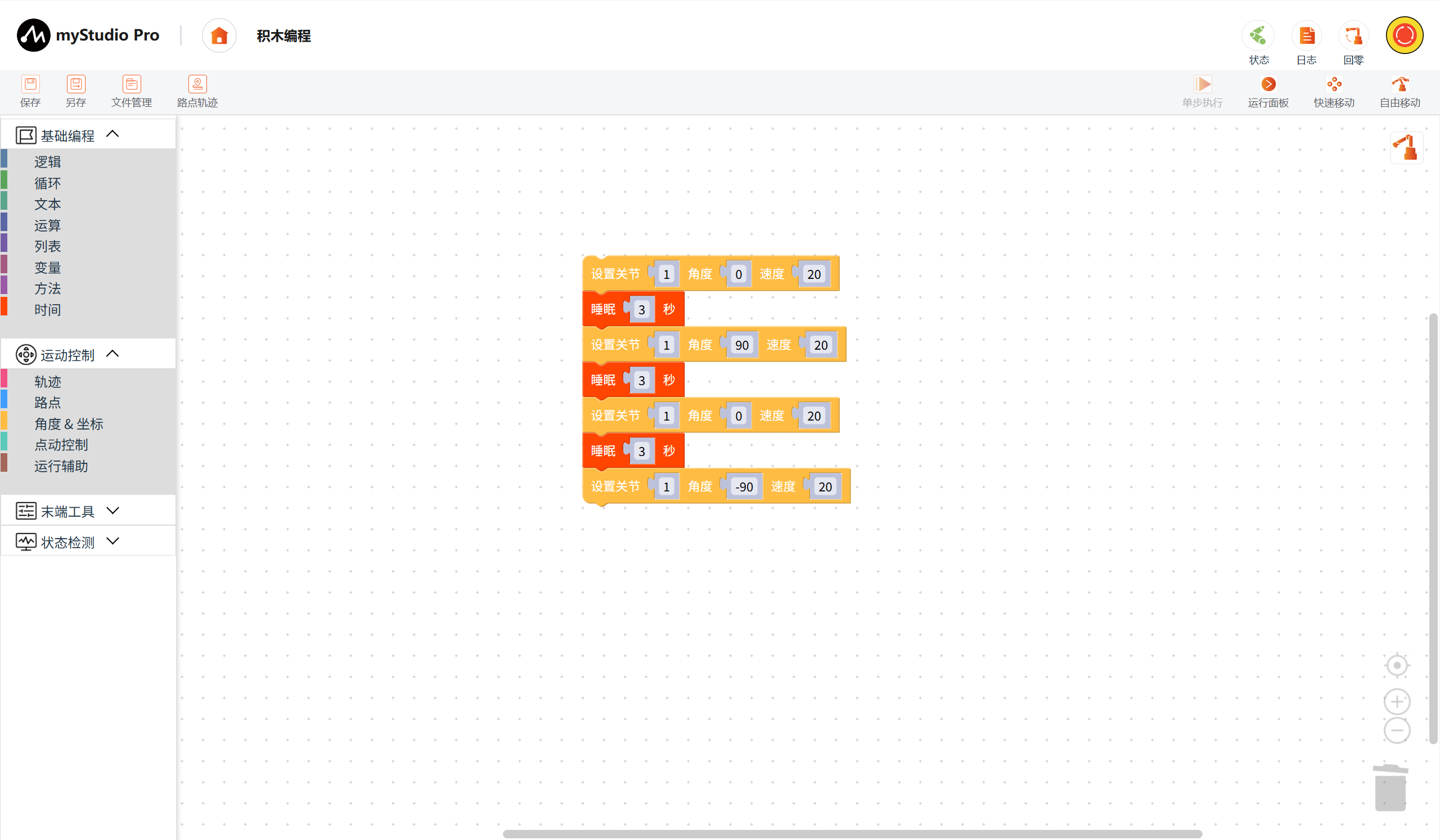

编辑一段控制 机械臂 关节1 运动的程序。

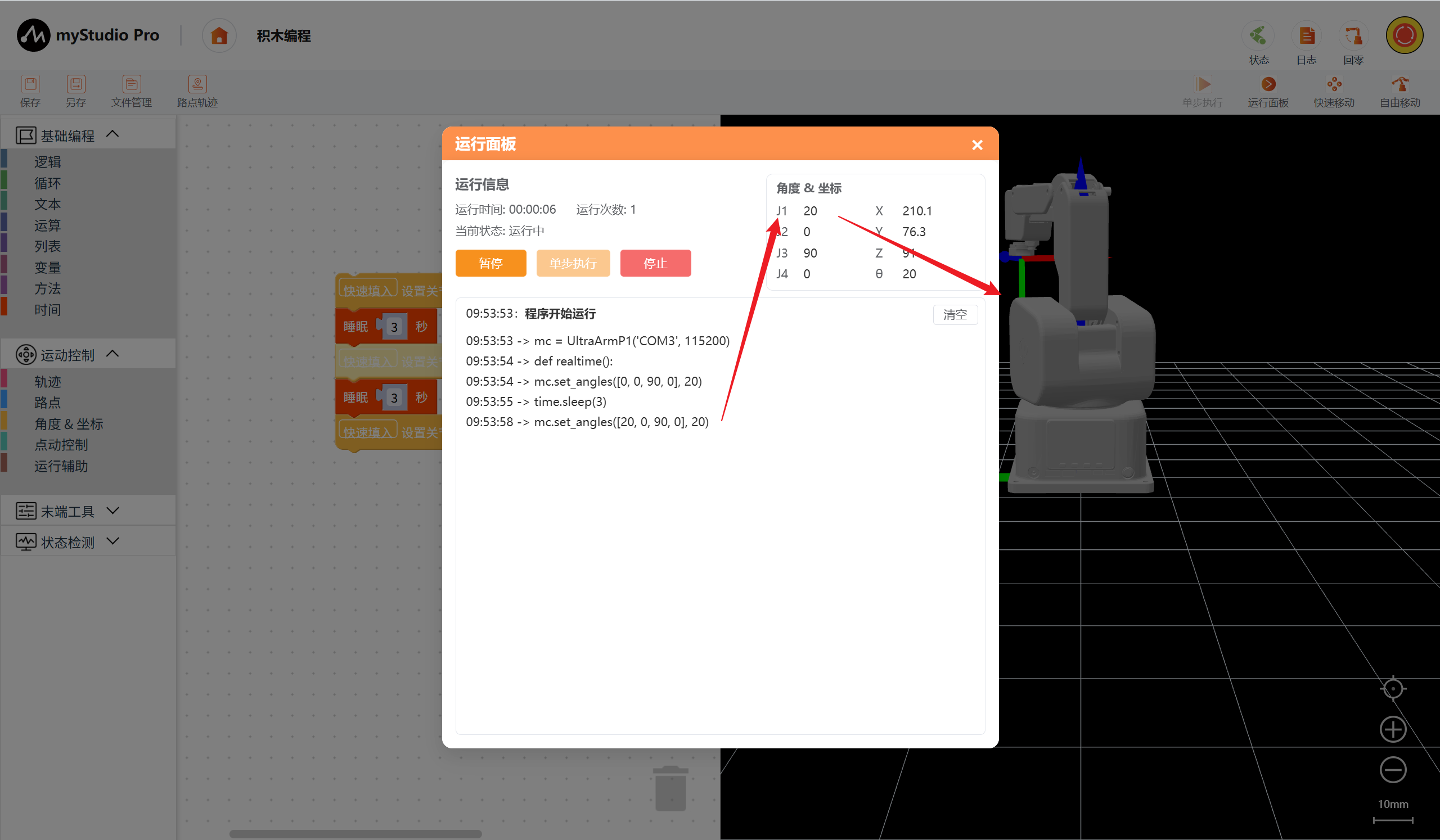

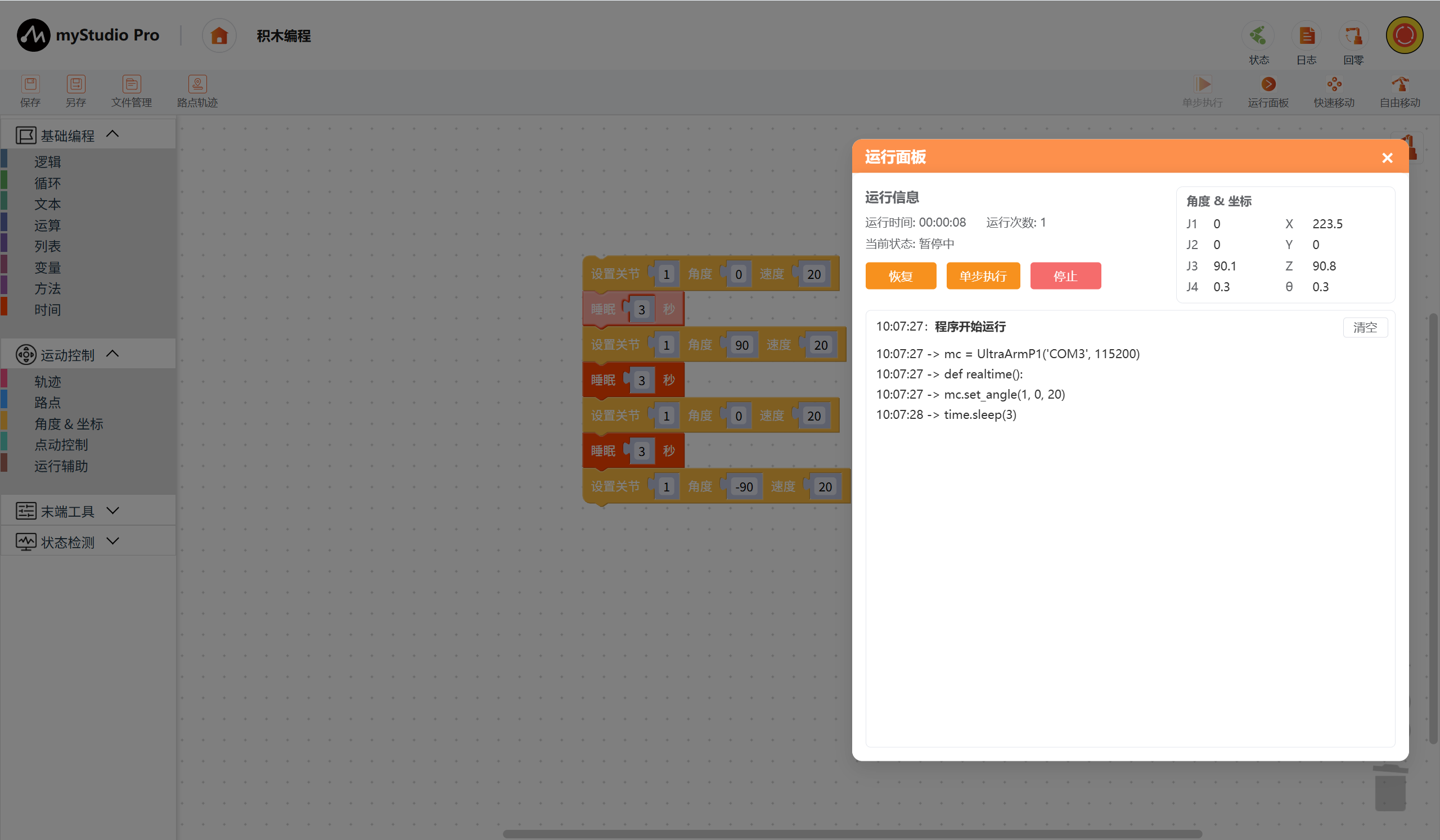

点击运行面板按钮，当运行面板弹出后，点击运行全部，马上点击 暂停按钮，程序会在执行完第一条指令mc.set_angle(1,0,20) 后暂停。

程序已暂停。出现下一条要执行的指令time.sleep(3)

此时：

• 如果点击恢复按钮，程序将会自动往下执行；
• 如果点击单步执行按钮，程序会执行time.sleep(3)指令，再次点击单步执行时,程序会执行下一条指令，即mc.set_angle(1,-90,20)；
• 如果点击停止按钮，程序会被终止；

7 快速移动

以下是对快速移动功能的介绍，直接控制机械臂各关节或各坐标方向移动

什么是 快速移动 ？简单来讲就是，无需编程，仅通过鼠标点击的方式快速控制机器人移动。

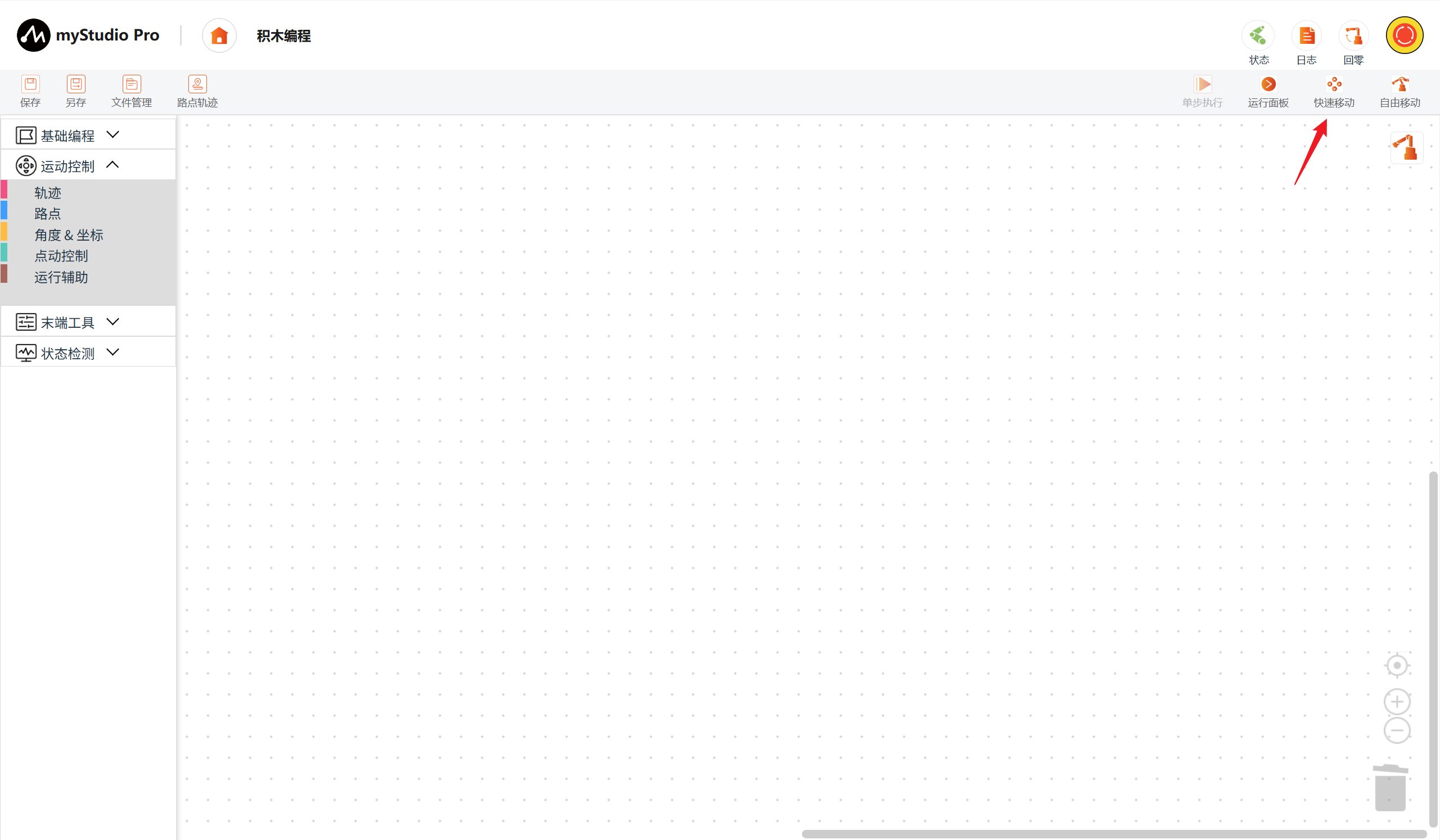

第一步： 点击快速移动按钮，打开 快速移动 面板，等待机器人数据返回。

如果数据全为零，请检查是否已连接机械臂，机械臂是否正常。

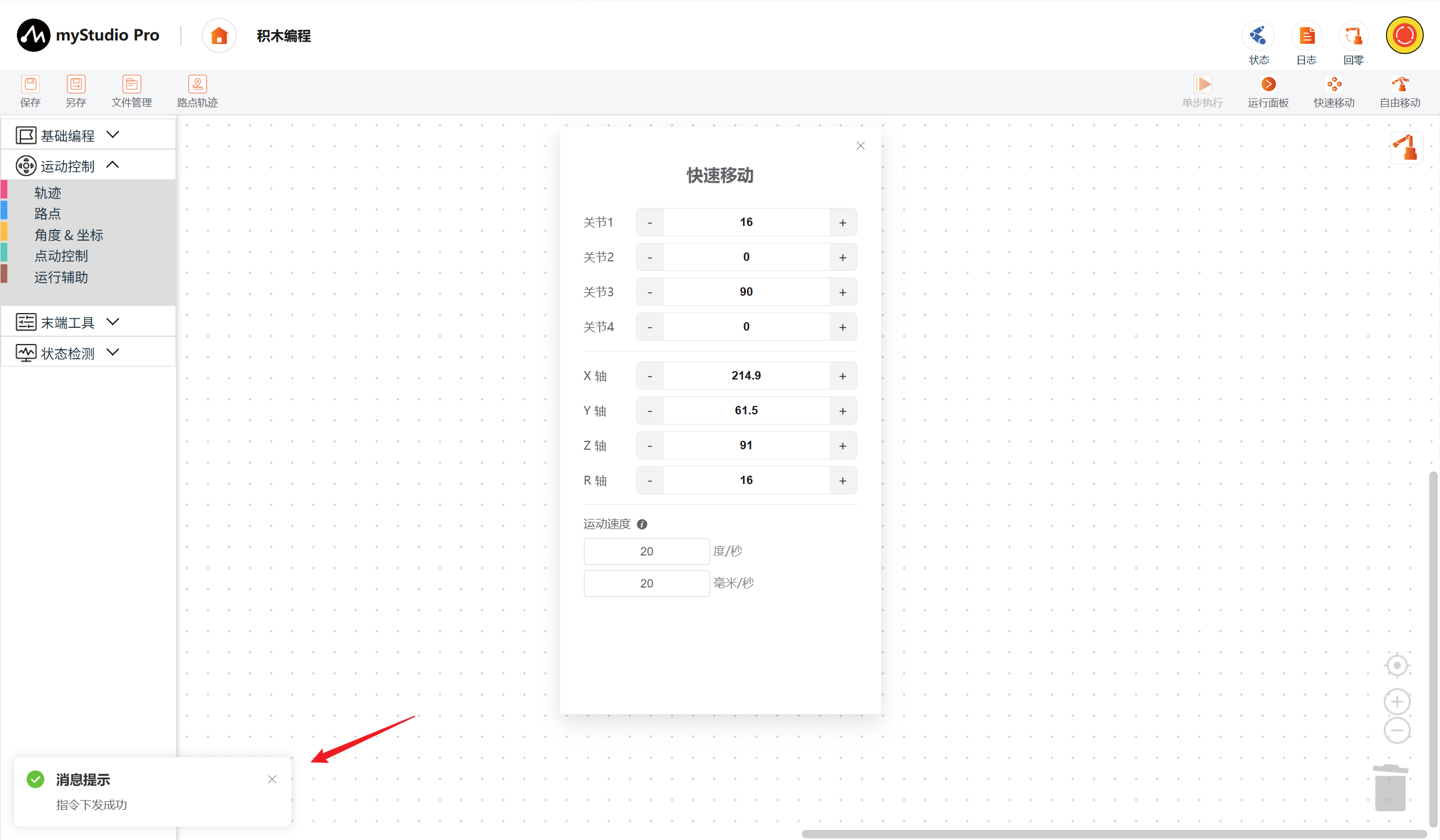

第二步： - / +按钮控制机械臂的不同关节，支持单点、长按持续移动和直接修改角度、坐标并按下Enter回车控制。

第三步： 控制坐标。

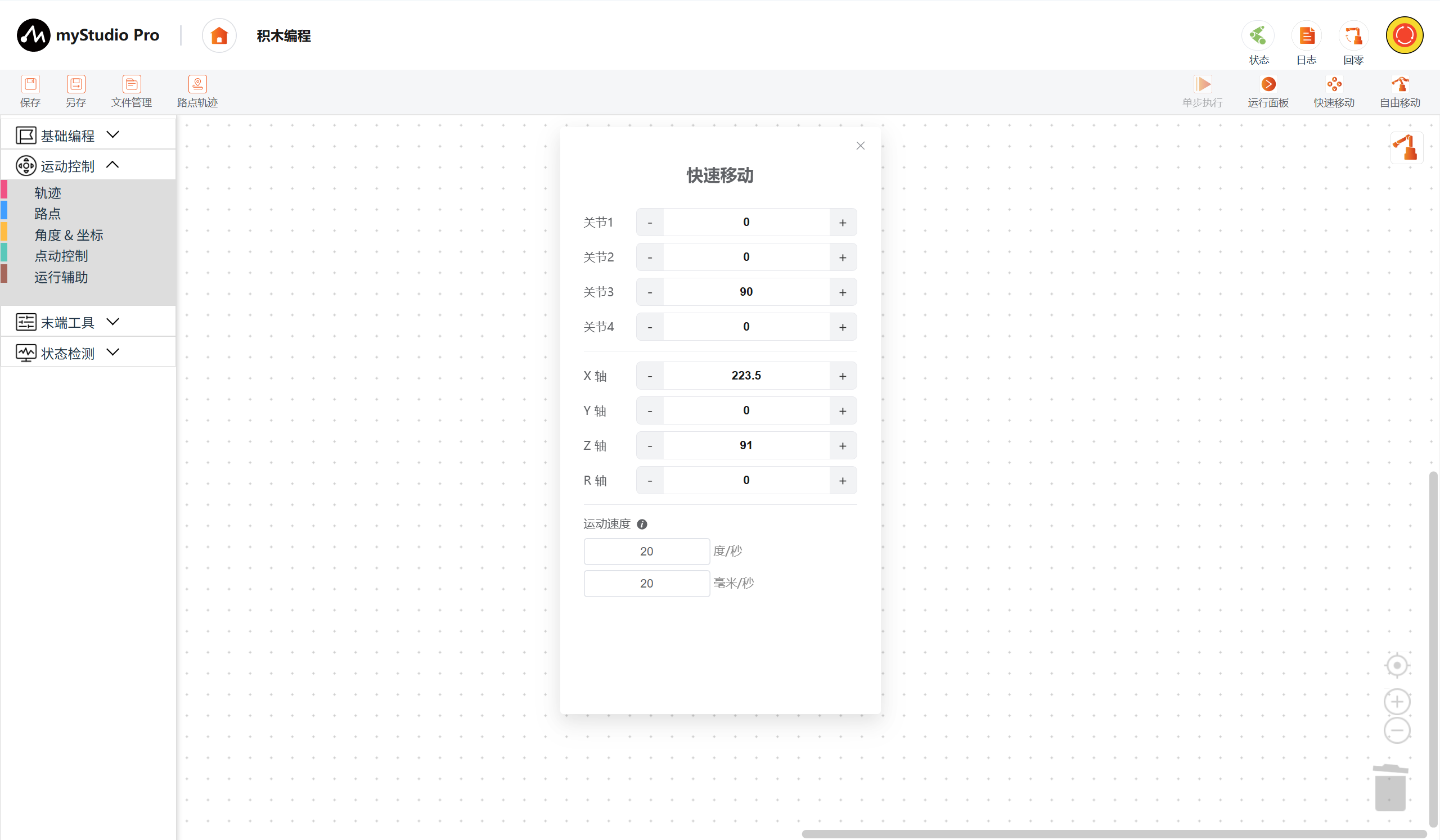

首先需要先将机械臂回到零点位置，如下图。或长按右上角回零按钮，等待机械臂回零完成。

对于其它功能，请查阅调试面板

8 自由移动

以下是对自由移动功能的介绍，点击开关后电机松开，可直接用手拖拽机械臂至任意位置

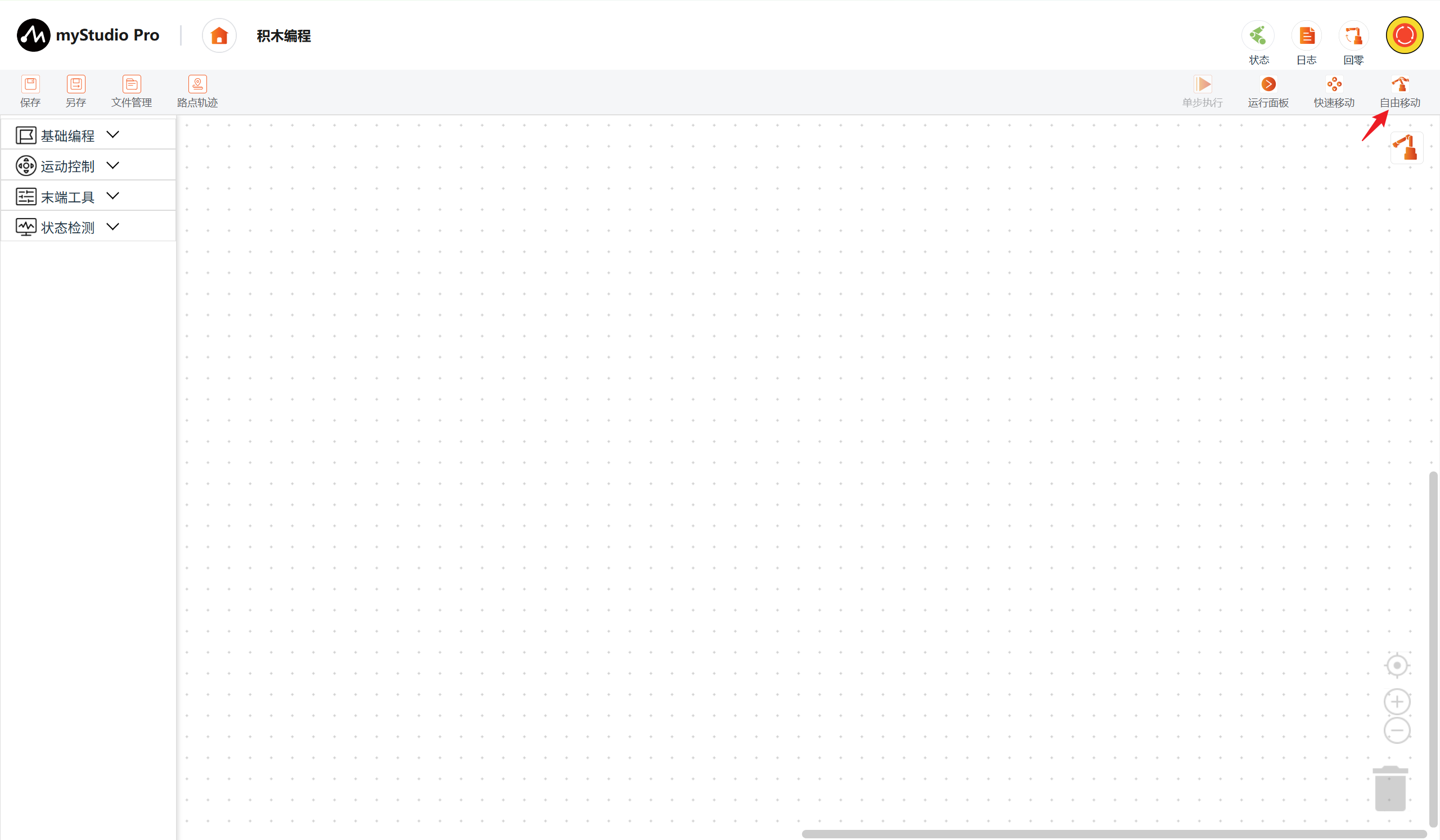

自由移动模式开启时，图标为彩色；自由移动模式关闭时，图标为灰色。进入积木编程页会自动检测当前的模式。

注意：软件开启时，会将自由移动模式设为关闭状态。

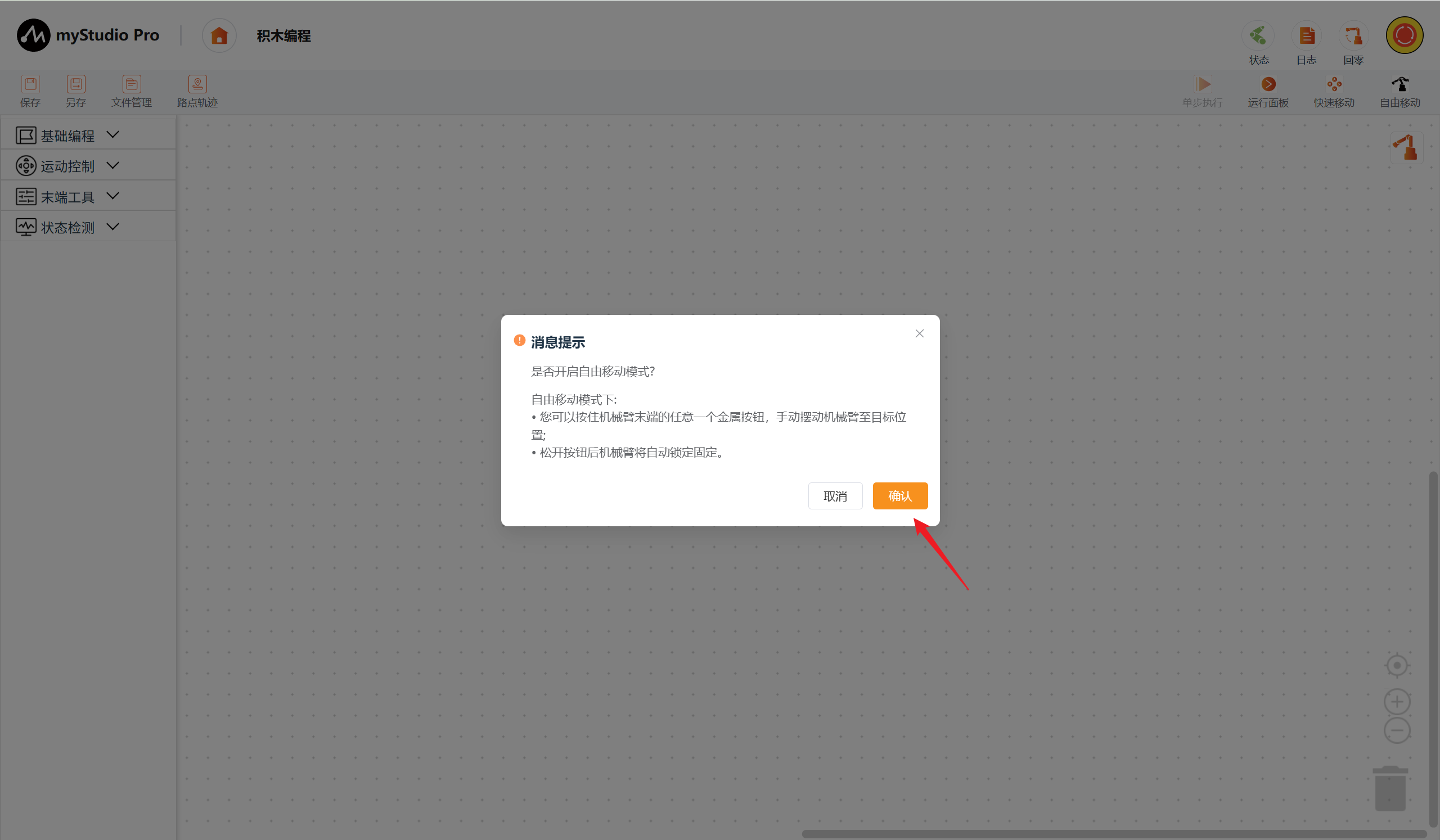

点击未激活的自由运动按钮，将弹出一个启用自由运动模式的确认提示窗口。点击确认以激活该功能。激活后，您可按下末端按钮来移动机械臂。

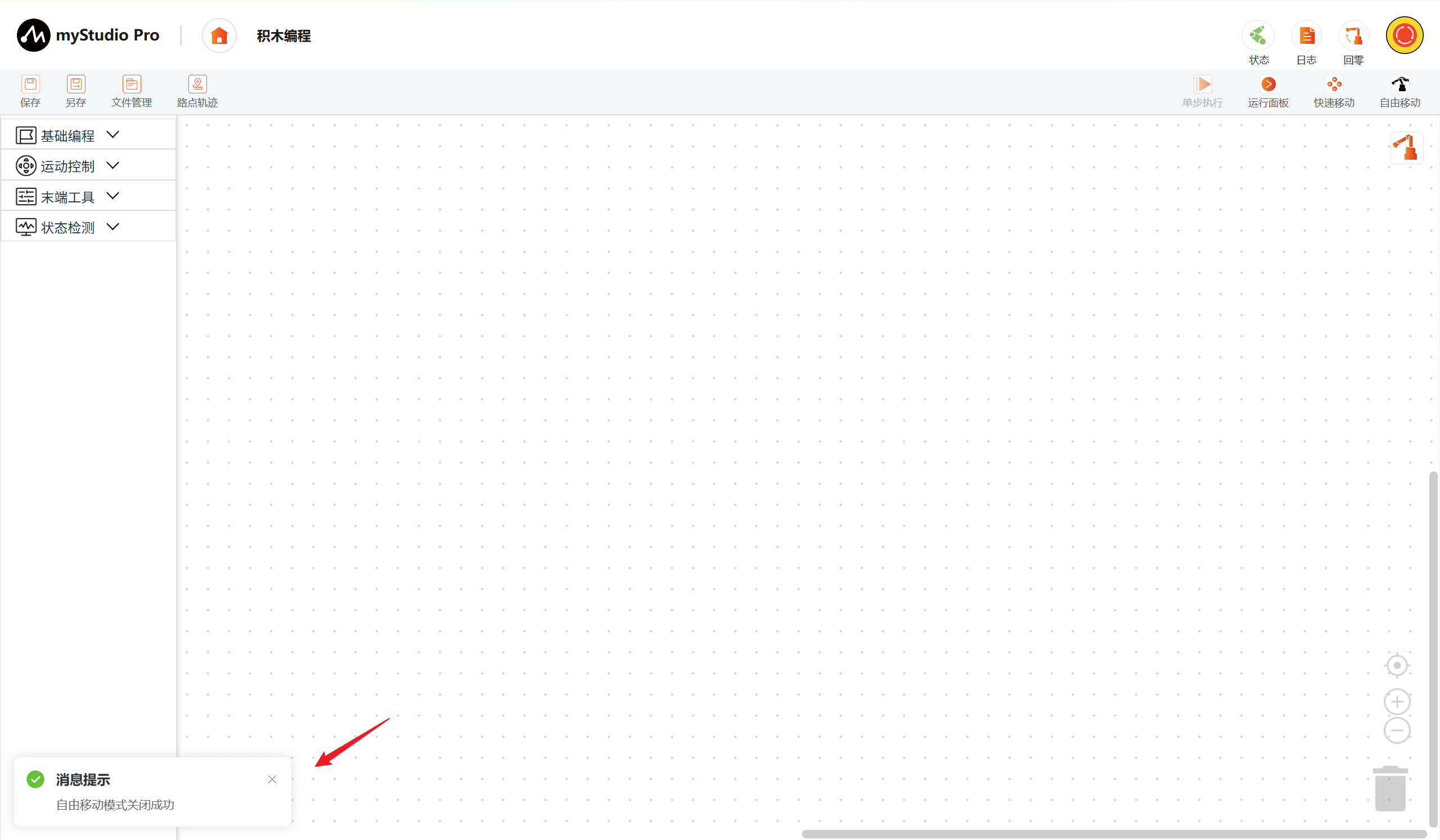

当处于开启状态时，点击按钮会直接下发关闭指令，关闭成功后展示对应的提示消息，同时按钮高亮取消。

开启自由移动后，若通过积木块或调试面板执行运动指令，白色磨砂按钮将自动禁用。再次使用自由移动需先关闭模式后重新开启。

9 门型移动抓取案例

以下是对门型移动抓取案例的介绍，请确保机械臂末端已装配吸泵工具

阅读该小节前请确保您对已掌握路点、程序运行、文件管理功能，请确保机械臂工作区无障碍物，保证机械臂的正常运动。

首先需要将抓取物件放置至工作范围内，待抓取物件放置平稳后，此时需要将物件的点位信息进行记录，可以使用自由移动和路点功能。

1. 开启自由移动模式。

1. 按住白色磨砂按钮，将机械臂移动至抓取物件正上方位置，位置到达后放开松开按钮并打开点击路点轨迹面板，点击新增点位将该点位数据记录（点位1）。

1. 物件正上方的点位记录完成后，需要记录吸泵需抓取的点位，同样的按下白色磨砂按钮将机械臂移动至吸泵工具可抓取物件的位置，位置到达后松开按钮并打开点击路点轨迹面板，点击新增点位将该点位数据记录（点位2-抓取点）。

   该位置主要是为了吸泵可以成功抓取物件

1. 完成上述步骤后，此时建议您将点位2复制为一个过度点（点位3）。

1. 现在需要定义一个物件释放点正上方，您可以通过自由移动或快速移动将机械臂调整至对应的点位，该点位建议只运动关节1，完成移动后同样的将该点位记录（点位4）。

1. 完成点位4记录后，最后就需要定义实际的物件释放点，建议为点位4的正下方（点位5-放置点）。

1. 然后将点位4复制为一个回零过度点（点位6）。

1. 最后，点击右上角回零按钮或使用积木块将机械臂运动至初始位置，并将该位置记录（点位7-零位点）。

完成本次案例的所有点位信息记录后，此时就需要使用到末端工具类别中的吸泵控制和运动控制类别路点积木块，若您对路点功能不熟悉，建议您先仔细阅读路点介绍。

将所有的路点数据勾选，并点击路点轨迹面板中的生成代码按钮，生成对应的路点积木块。

同时，以上述操作为例，点位2为物体抓取点，需要拼接上吸泵控制积木块，并将状态设置为释放，执行到该代码吸泵将抓取物件。

同样的，以上述操作为例，点位5为物体释放点，需要拼接上吸泵控制积木块，并将状态设置为打开，执行到该代码吸泵将抓取物件。

最后将不再使用的吸泵关闭和机械臂回零，完整的积木块编程代码如下图。

将机械臂回零，点击运行面板即可看到移动抓取的案例效果。

若您有多个物件需要抓取，您可以添加循环控制。

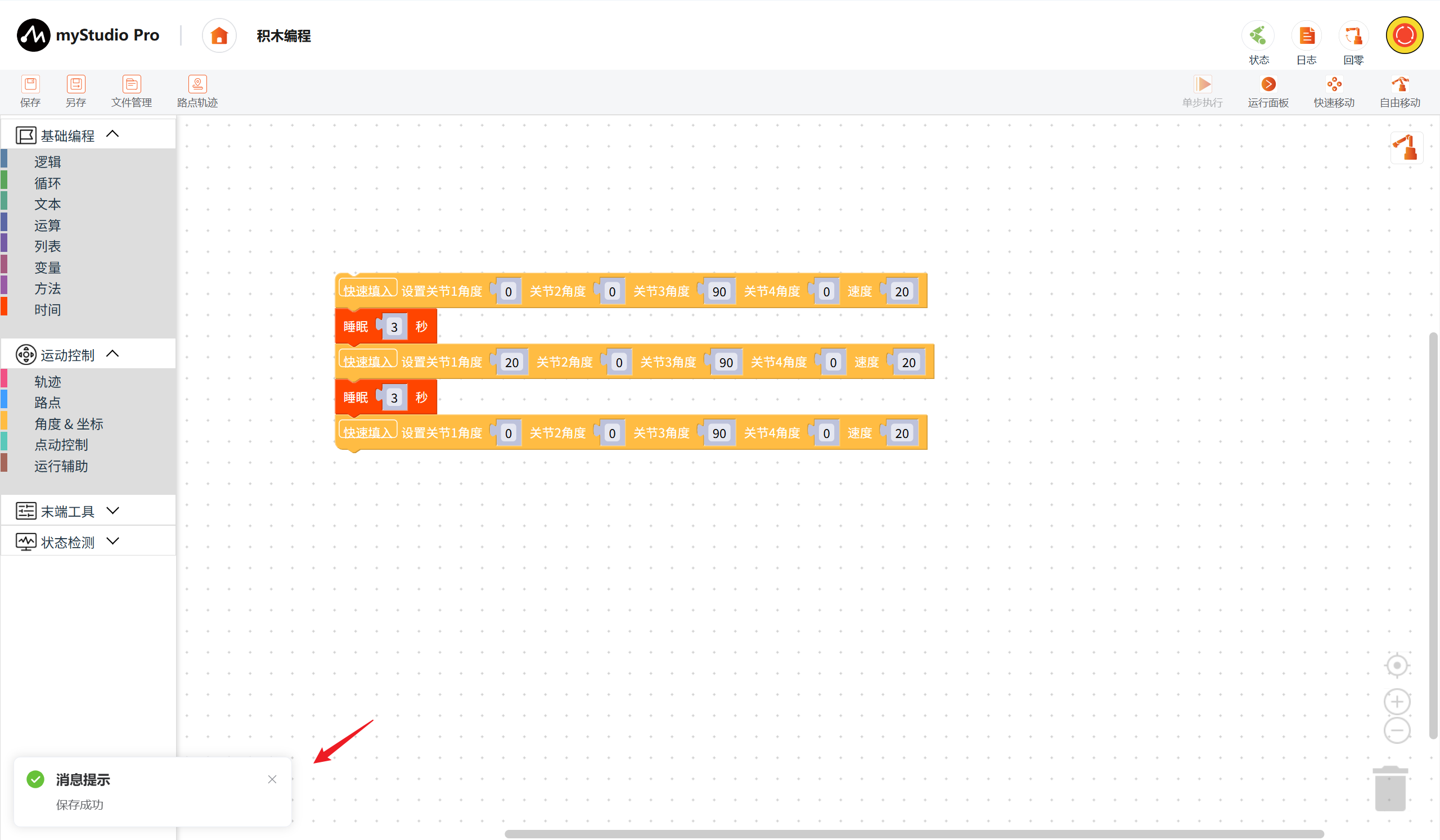

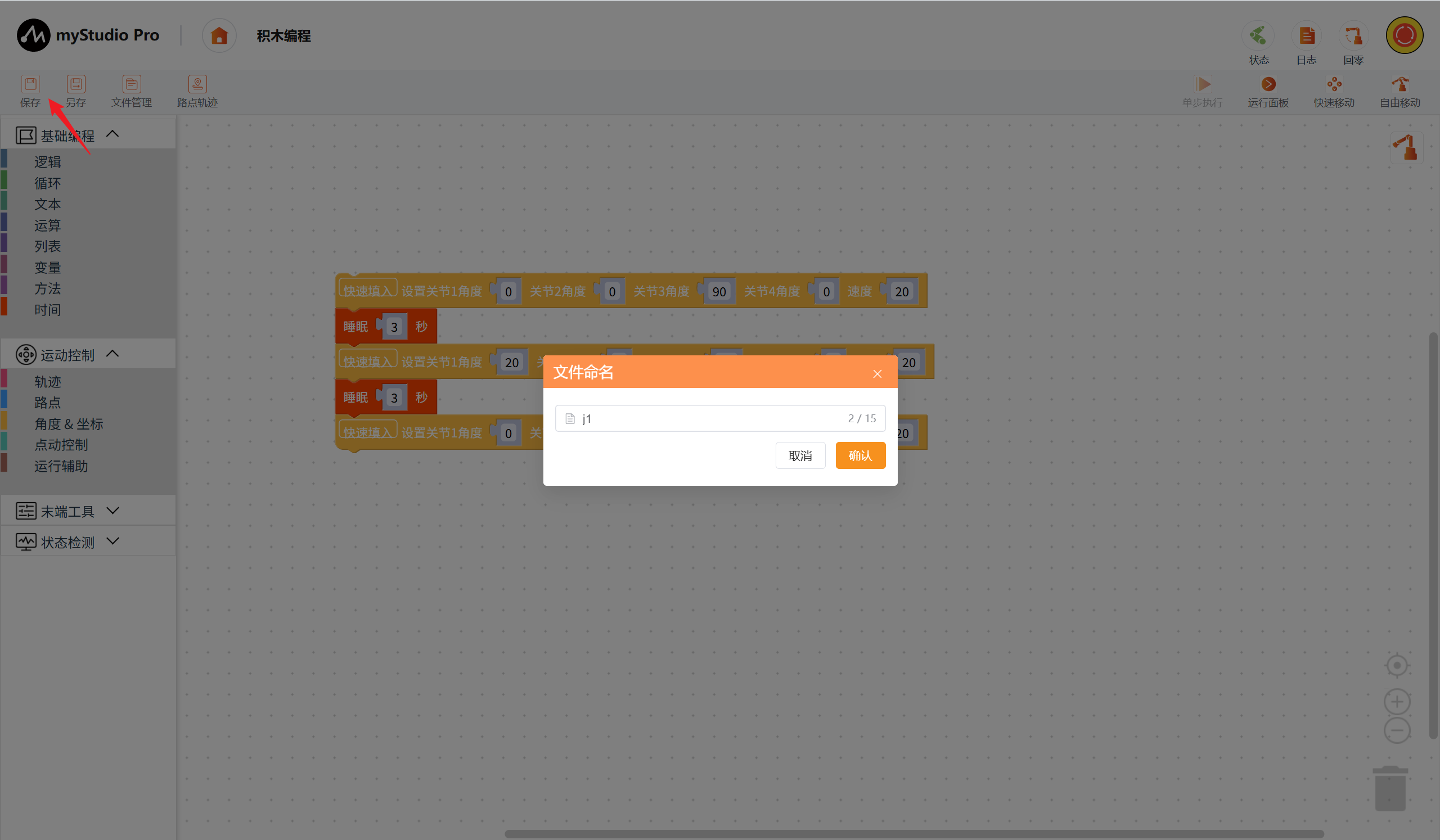

把该案例保存至文件管理，点击保存按钮，并给文件命名（case1），点击确认按钮确认保存。

保存成功后即可在文件管理面板管理该文件。

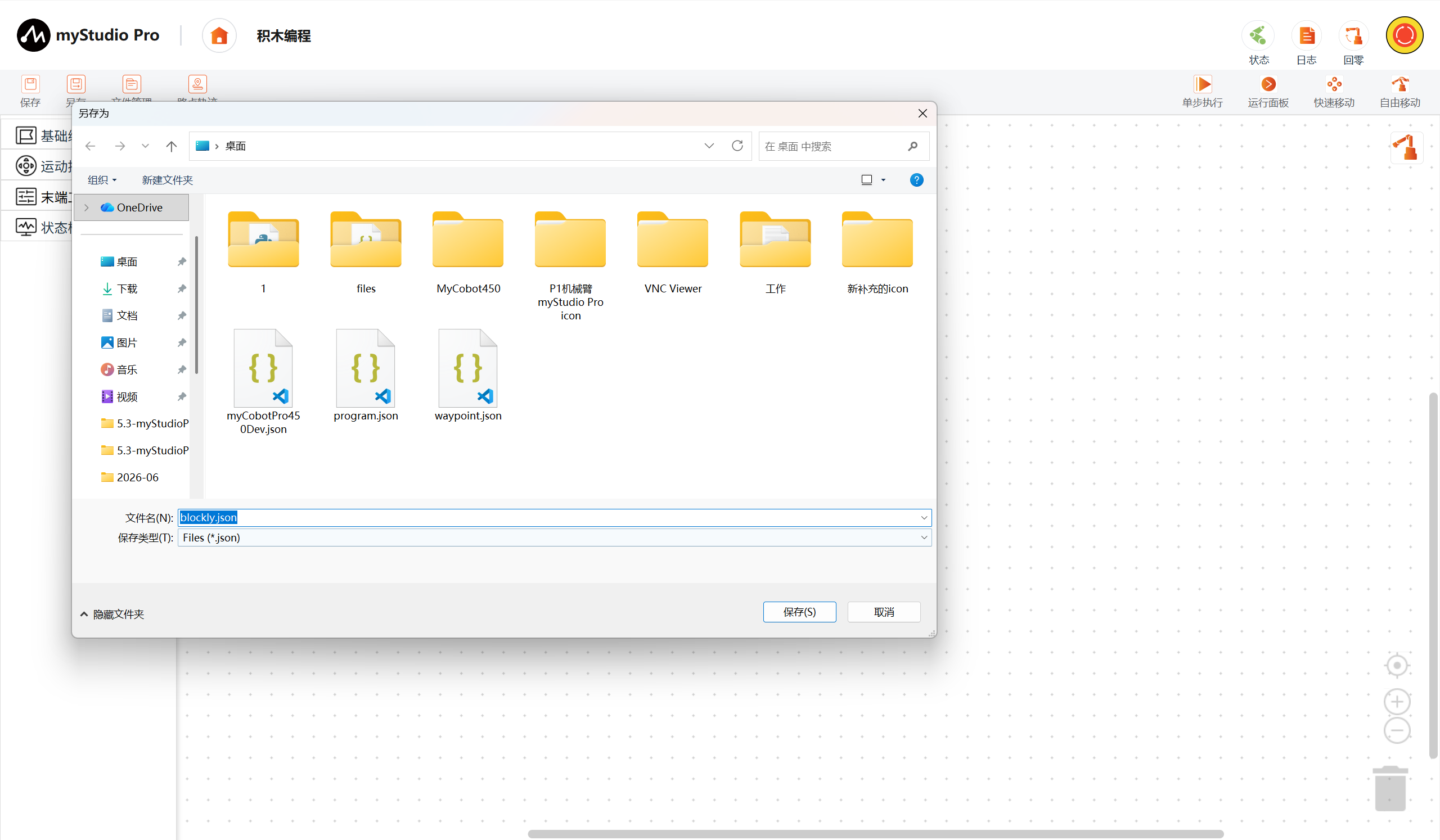

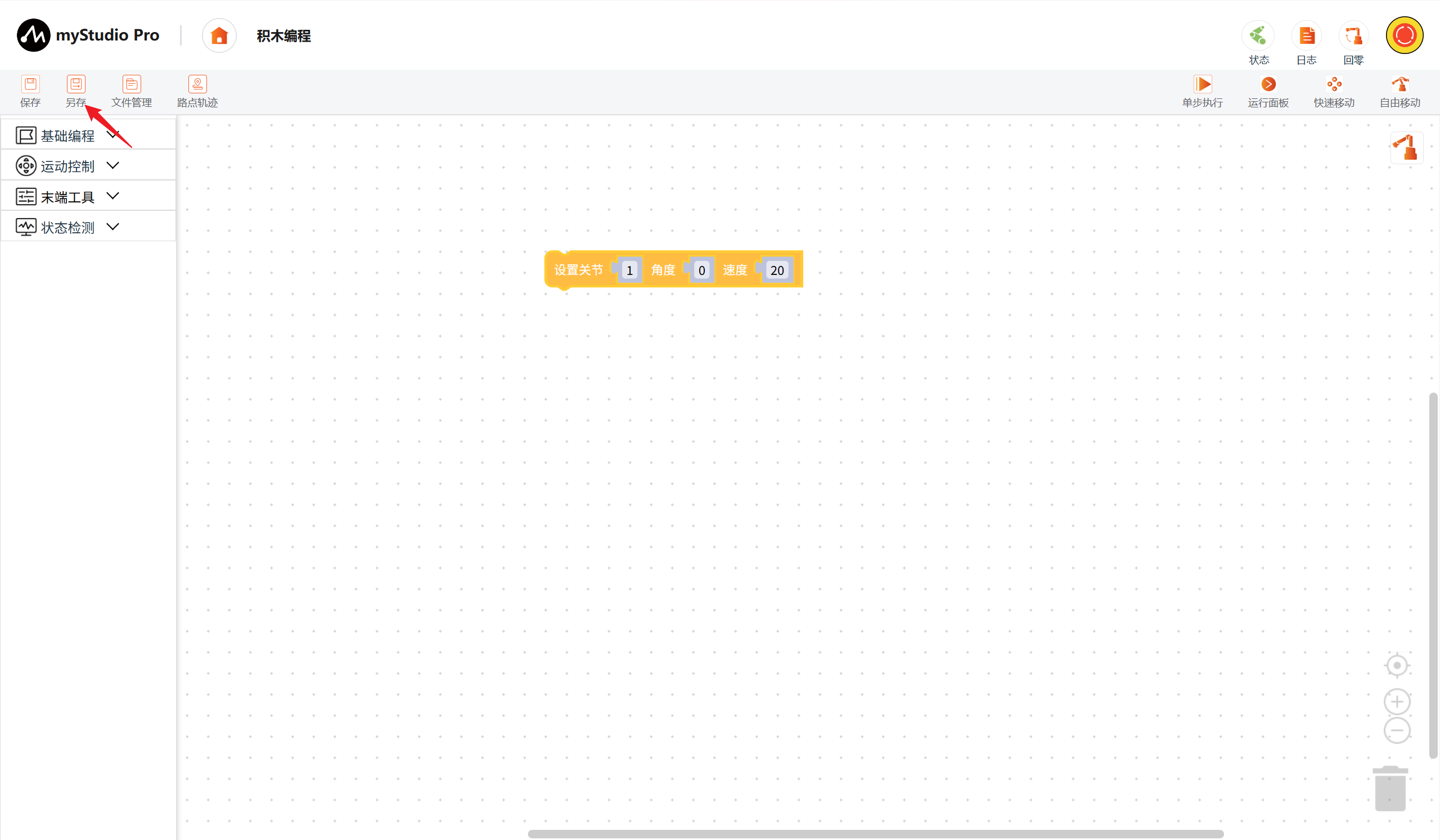

若您想将程序保存至设备中，可以使用另存为功能，点击按钮将弹出文件路径选择弹窗。文件名默认为blockly.json，您可以自定义文件名。

选择需要保存的路径和定义需保存的文件。点击保存按钮即可实现保存。另存为保存成功后即可到设备对应路径查看保存的文件。

打开文件管理面板选择该文件，点击发布按钮发布至小屏幕，发布成功后文件变为生产文件，同时可在小屏幕中的BlocklyRunner菜单项中查找到同名的.py文件（注：软件发布至小屏幕的Blockly类型会以.py文件的形式存储）

此时，就可用小屏幕运行对应的文件，具体可看小屏幕BlocklyRunner章节。

10 拖动示教案例

以下是对拖动示教案例的介绍

注意：软件部分控制页面与小屏幕存在互斥功能，建议录制前先离开积木编程页，待录制完成后再进入

以下是存在控制互斥的页面

• 积木编程页
• 调试面板页
• 检查更新页
• 初始姿态页-打包姿态
• 测试模块页

首先，使用小屏幕中的拖动示教功能，录制两条示教轨迹，本次案例分别以TPL0004和TPL0003。

录制完成后，打开文件管理面板，选择生产文件，就能查询到对应的轨迹文件。

将小屏幕生成的轨迹文件使用文件管理中的拷贝功能，拷贝至测试文件中，测试文件支持编辑与预览。

接下来我们通过某个判断条件，此案例结合判断末端IO引脚1状态（输入输出状态和高低电平），播放轨迹文件。

首先，需要先创建一个变量a，然后点击确认按钮。

变量创建完成后，通过积木块进行编程，使用到逻辑判断如果执行、否则积木块。满足如果分支当前引脚输出3（输出低电平）则播放TPL0004，否则执行a++逻辑并将机械臂回零。

具体的积木块代码如下：

点击运行面板，运行代码。

此时，我想让代码执行否则分支，可以前往调试面板将引脚1输出低电平修改为输出高电平具体查看调试面板章节工具引脚功能。

注意： 提前将编程好的代码保存。

修改完成后，返回积木编程将文件编辑，再次运行代码。

11 多物料搬运案例

以下是对多物料搬运案例的介绍。多个物件沿关节1等间距排列时，只需设定第一件的抓取角度和放置角度，其余点位由程序累加得到。请确保机械臂末端已装配吸泵工具。

本案例使用 角度运动控制 完成搬运。j1 保存当前物件的抓取关节1角度，j1-1 保存当前物件的放置关节1角度。每完成一次搬运，两个变量各加 5°，机械臂即移到下一件物料。

首先，展开 基础编程，在 变量 分类中点击 创建变量...，分别创建变量 j1 和 j1-1。

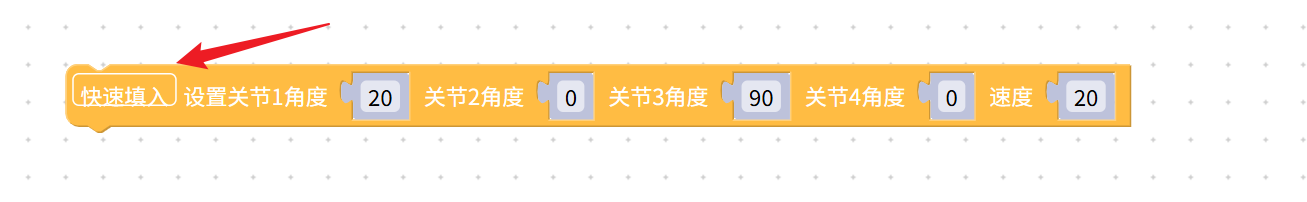

创建完成后，用 赋值 积木将 j1 设为 0，将 j1-1 设为 60。0 是第一件的抓取关节1角度，60 是第一件的放置关节1角度。随后用 快速填入 中的 设置关节1角度 积木，将机械臂运动到初始姿态：关节1角度 0、关节2角度 0、关节3角度 90、关节4角度 0，速度 20。

接着拖入 循环 分类中的 重复 积木，次数设为 3。循环内先运动到抓取点：关节1填入变量 j1，关节2角度 51，关节3角度 145，关节4角度 0，速度 20。到位后 睡眠 3 秒，再将 设置吸泵状态 设为 打开，吸住物件。

吸住后抬到抓取过渡点（抓取点正上方）：关节1仍为 j1，关节2角度 0，关节3角度 90，关节4角度 0，速度 20，然后 睡眠 1 秒。关节2、关节3请按物件实际高度修改。

然后运动到放置过渡点（放置点正上方）：关节1改为变量 j1-1，关节2角度 0，关节3角度 90，速度 20，并 睡眠 1 秒。再下降到放置点：关节1仍为 j1-1，关节2角度 51，关节3角度 145。到位后 睡眠 1 秒，将 设置吸泵状态 设为 关闭，放下物件，再 睡眠 1 秒。

放下后先抬离放置点：关节1仍为 j1-1，关节2角度 0，关节3角度 90，并 睡眠 1 秒。然后分别执行 给 j1 加 5 和 给 j1-1 加 5，每次加完后 睡眠 1 秒，使下一件的抓取点和放置点都沿关节1偏移 5°。接着用更新后的 j1 运动到下一件抓取点上方（关节2角度 0、关节3角度 90）。三次搬运结束后，在循环外再运动一次程序开头的初始姿态。完整程序如下。

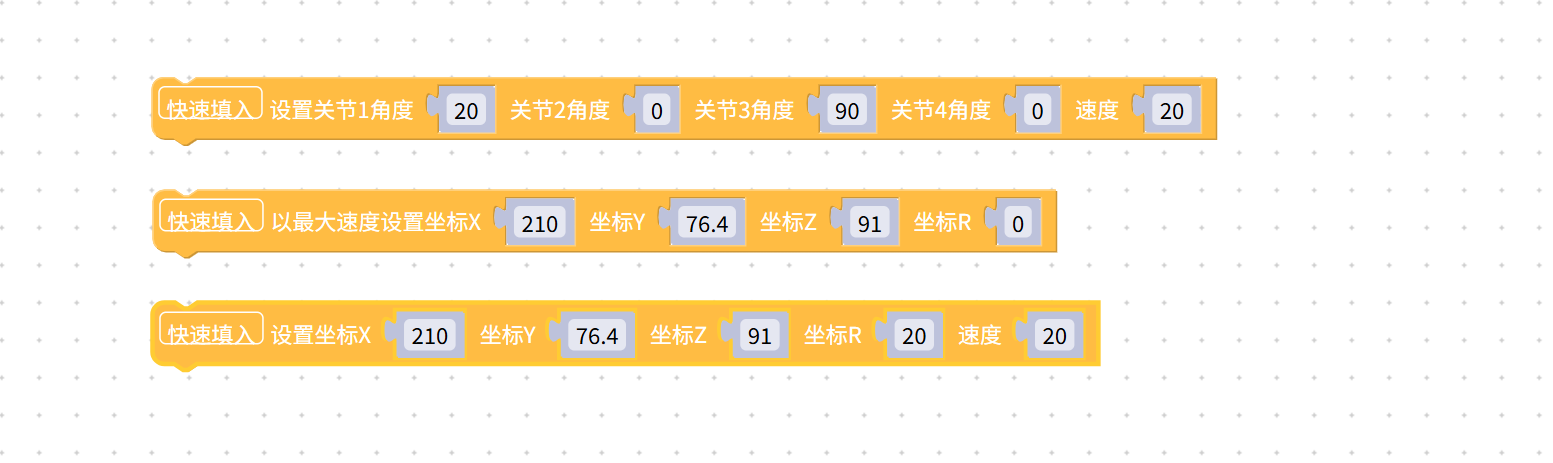

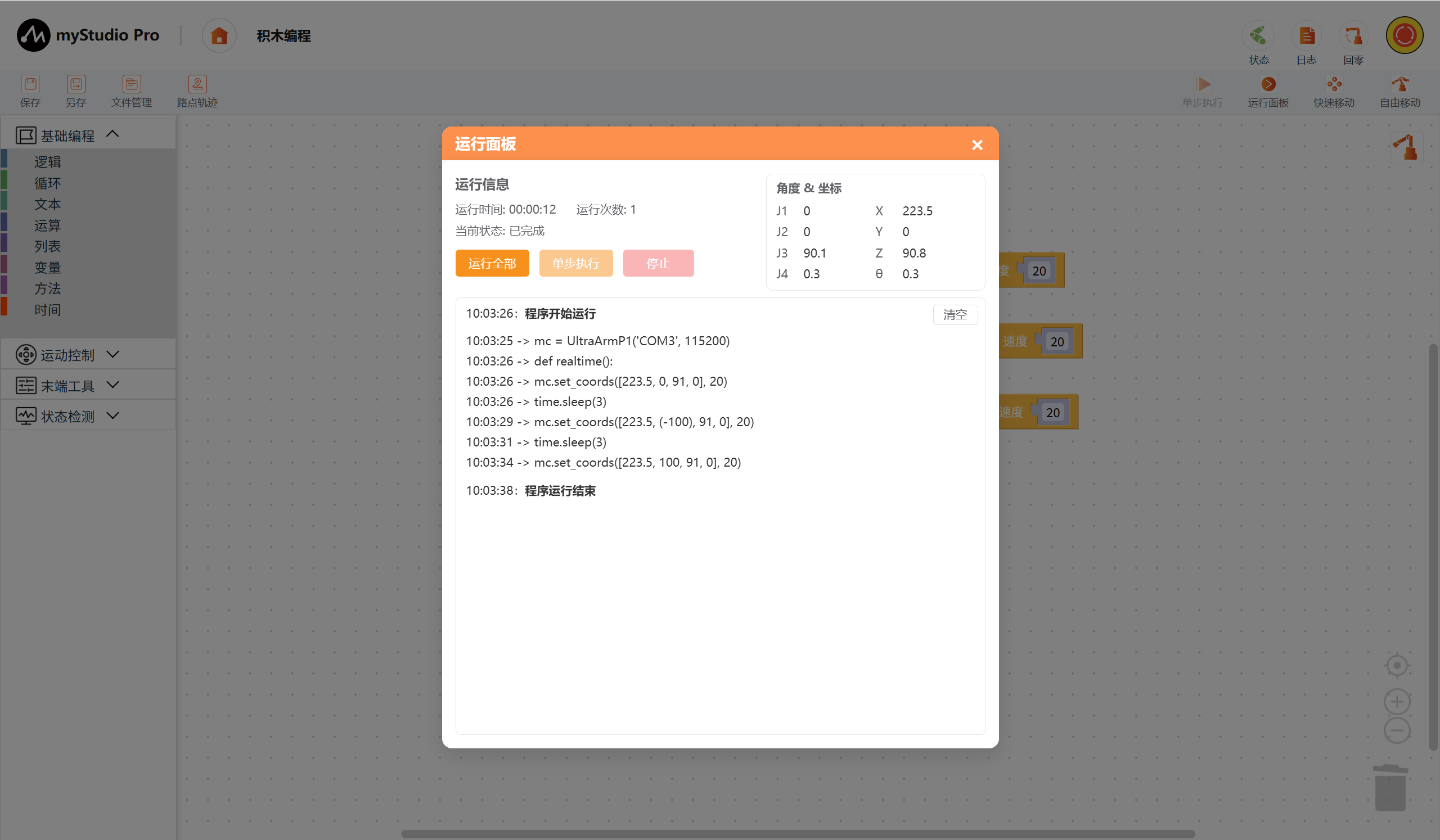

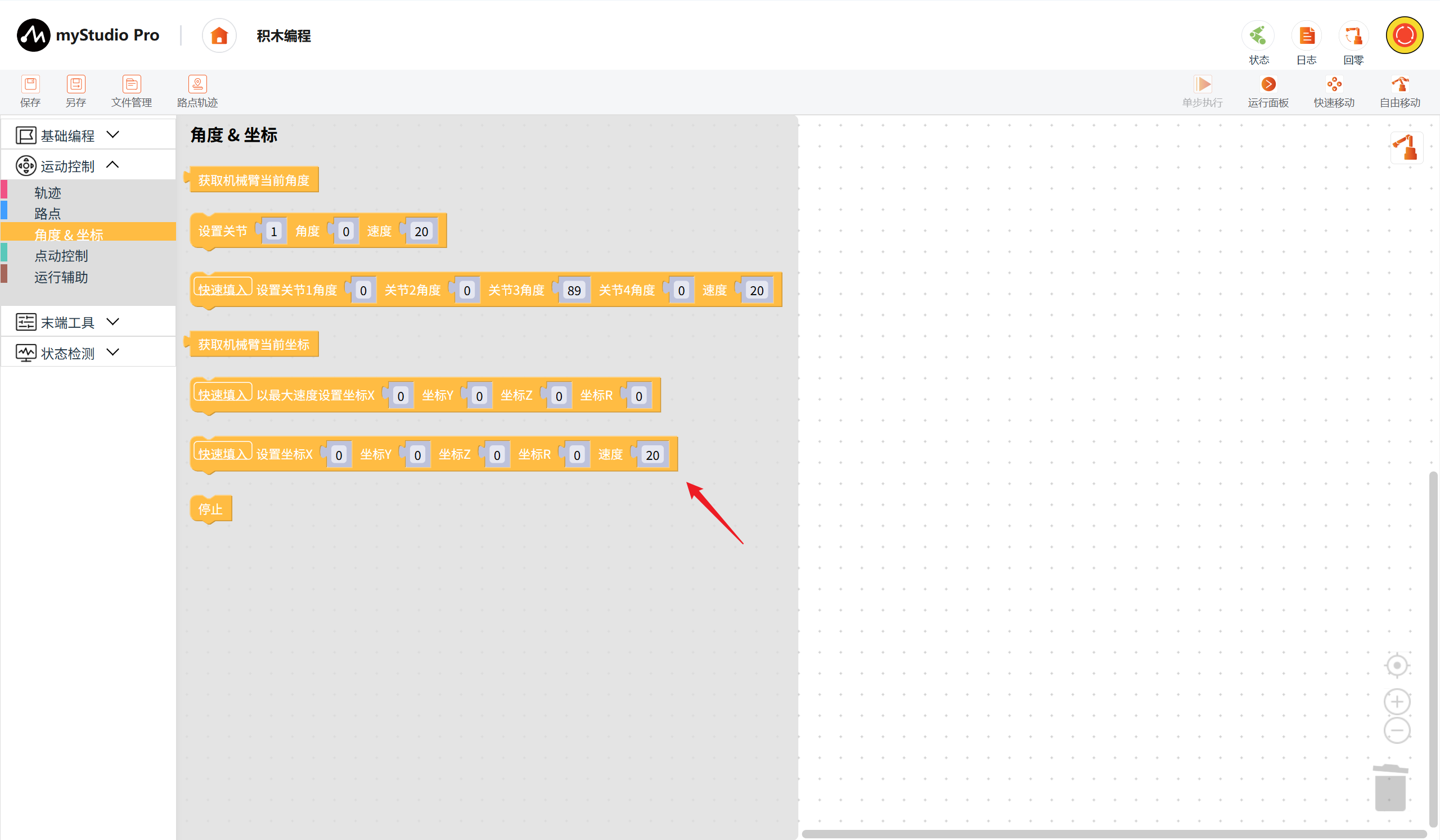

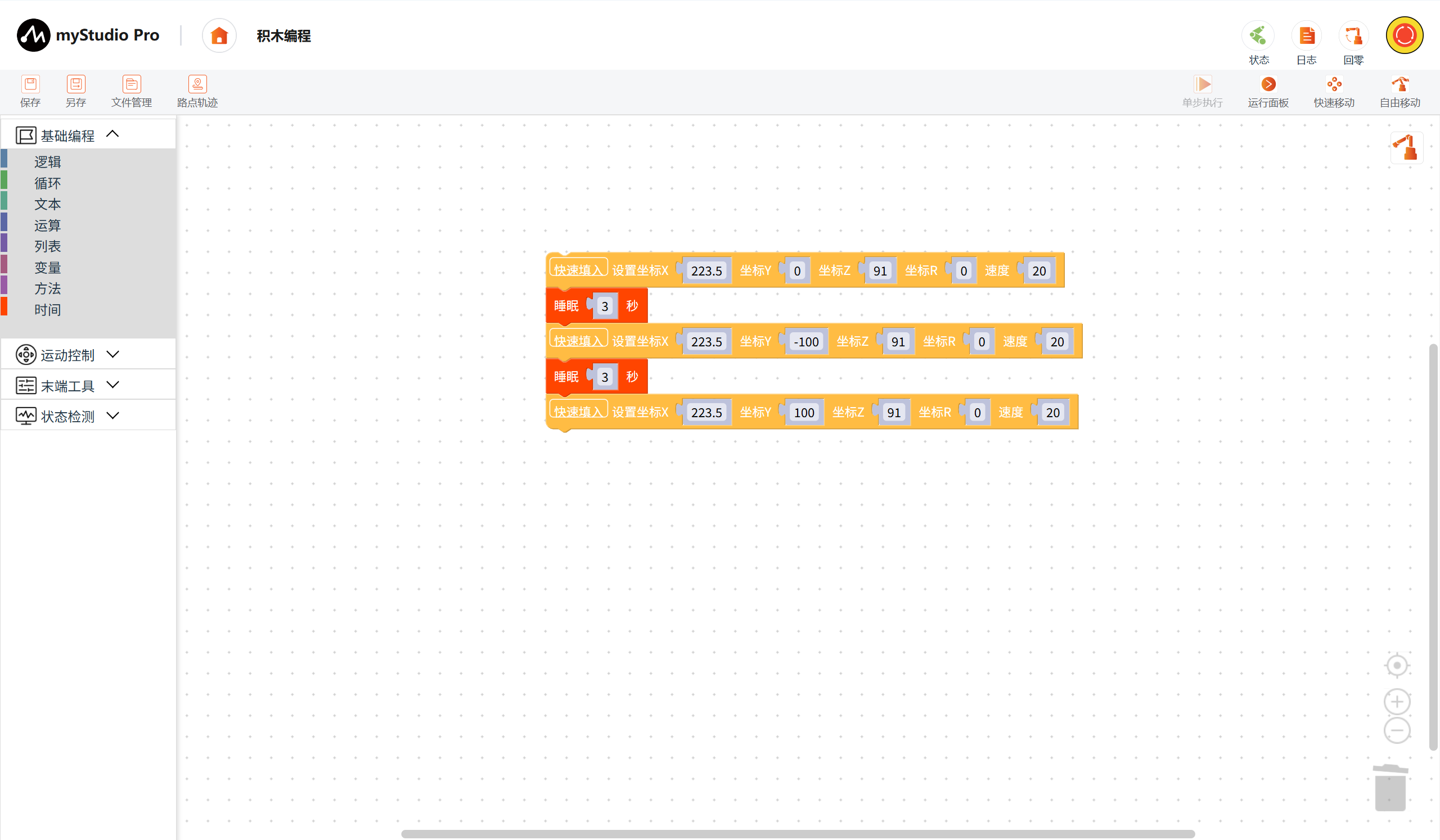

同样的，也可以使用坐标实现多物料搬运，实现思路是一致的，完整代码如下。

通过以上三个案例的介绍，希望能让您对积木编程功能更熟悉，您可以探索更有趣的功能！
