myCobot Pro 450 Isaac Sim

Isaac Sim 是 NVIDIA 提供的机器人仿真平台，用于构建高保真物理环境与机器人模型。

mycobot450_isaacsim 是一个面向 myCobot Pro 450 的仿真与真实机器人协同控制仓库，基于：

  • NVIDIA Isaac Sim（仿真）
  • ROS 2 Humble（通信中间件）
  • MoveIt 2（运动规划）

本项目旨在打通 “仿真 → ROS2 → 真机” 的完整链路，实现：

  • 仿真环境中的关节控制与状态同步
  • Isaac Sim 与真实 Pro450 的联动控制
  • 多种交互方式（滑块 / GUI / 键盘 / MoveIt 2）
  • 从基础控制到运动规划的一体化流程

1 项目定位

本仓库不是单一功能包，而是一个系统级集成示例，适用于：

  • 机器人仿真验证（Isaac Sim）
  • ROS2 控制链路开发
  • MoveIt 2 规划与执行测试
  • 虚实同步（Sim-to-Real）

2 技术栈说明

  • Isaac Sim：用于物理仿真与渲染
  • ROS 2：负责消息通信（JointState / 控制指令）
  • MoveIt 2：用于路径规划与执行

3 快速开始

如果你第一次使用本仓库，建议按下面顺序操作：

  1. 安装 ROS2 Humble、Isaac Sim 4.5.0 版本
  2. 创建 ROS 2 工作空间并克隆本仓库
  3. colcon build 编译所有功能包
  4. 启动 Isaac Sim 4.5.0
  5. 打开仓库中的 USD 场景
  6. 在 Isaac Sim 中点击 Play
  7. 根据需要启动基础控制节点或 MoveIt 2

最短路径示例：

mkdir -p ~/pro450_isaacsim_ws/src
cd ~/pro450_isaacsim_ws/src
git clone https://github.com/elephantrobotics/mycobot450_isaacsim.git

cd ~/pro450_isaacsim_ws
source /opt/ros/humble/setup.bash
colcon build
source install/setup.bash

4 使用前准备

在使用案例功能之前，请先确认以下硬件和环境准备齐全：

  • 硬件设备

    • MyCobot Pro 450 机械臂
    • 网线（用于连接机械臂与电脑）
    • 电源适配器
    • 急停开关（确保安全操作）

  • 软件与环境

    • 系统：Ubuntu 22.04
    • GPU：建议 NVIDIA 独显（本项目验证环境为 RTX 3080，显存为 10GB）
    • 已安装 Python 3.10 及以上版本
    • 已安装 ROS2 Humble 版本
    • 已安装 NVIDIA Isaac Sim 4.5.0 及以上版本，参考： Isaac Sim下载与安装
    • 已安装 pymycobot 库（版本需大于4.0.1，通过 pip install pymycobot 终端命令安装）
    • 确保 MyCobot Pro 450 已正确接通电源，并处于待机状态
    • 注意：Pro 450 服务端会在设备上电后自动启动，无需手动操作

  • 网络配置

    • MyCobot Pro 450 默认 IP 地址：192.168.0.232
    • 默认端口号：4500

    • 注意主机 端需要将本机网卡 IP 设置为 同一网段（例如 192.168.0.xxx，xxx 为 2~254 之间的任意数，且不能与机械臂冲突）。

    • 示例：

      • 机械臂 IP：192.168.0.232
      • 主机 IP：192.168.0.100
      • 子网掩码：255.255.255.0
      • DNS服务器：114.114.114.114

    • 验证：完成网络配置后，可在 主机 终端执行以下命令，若能成功返回数据包，则说明网络连接正常：

      ping 192.168.0.232

5 代码安装与编译

本仓库不是一个单独可直接运行的二进制项目，而是一个 ROS 2 工作空间源码仓库。
因此，仓库克隆下来后，需要先放入工作空间并编译，之后才能通过 ros2 run / ros2 launch 使用。

推荐目录结构：

~/pro450_isaacsim_ws/
├── src/
│   └── mycobot450_isaacsim/
├── build/
├── install/
└── log/

创建与编译步骤：

打开一个控制台终端(快捷键Ctrl+Alt+T)，在终端窗口依次输入以下命令：

mkdir -p ~/pro450_isaacsim_ws/src
cd ~/pro450_isaacsim_ws/src
git clone https://github.com/elephantrobotics/mycobot450_isaacsim.git

cd ~/pro450_isaacsim_ws
source /opt/ros/humble/setup.bash
colcon build
source install/setup.bash

如果只想编译某个包，例如：

cd ~/pro450_isaacsim_ws
source /opt/ros/humble/setup.bash
colcon build --packages-select pro450_isaacsim
colcon build --packages-select pro450_isaac_moveit2 pro450_isaac_moveit2_control
source install/setup.bash

6 功能包说明

这里对 mycobot450_isaacsim 仓库中的各项功能包进行简要说明。

mycobot_description

Pro450 的 ROS 2 描述包，提供：

  • URDF 模型
  • 相关 mesh 资源
  • 供 robot_state_publisher、MoveIt 2、Isaac Sim 导入使用的机器人描述

关键文件：

  • mycobot_description/urdf/mycobot_pro_450/mycobot_pro_450.urdf

pro450_isaacsim

Isaac Sim 基础功能包，提供：

  • 关节滑块联动：slider_control.py
  • 跟随显示：follow_display.py
  • GUI 控制：simple_gui.py
  • 键盘控制：teleop_keyboard.py 、teleop_keyboard.launch.py

当前入口脚本：

  • ros2 run pro450_isaacsim slider_control
  • ros2 run pro450_isaacsim follow_display
  • ros2 run pro450_isaacsim simple_gui
  • ros2 run pro450_isaacsim teleop_keyboard
  • ros2 launch pro450_isaacsim teleop_keyboard.launch.py

pro450_isaac_moveit2

MoveIt 2 配置包，提供：

  • SRDF / kinematics / joint limits / controllers 配置
  • move_group
  • robot_state_publisher
  • RViz 启动
  • Isaac Sim 专用 MoveIt 启动入口：isaac_moveit.launch.py

pro450_isaac_moveit2_control

MoveIt 2 执行桥接包，提供：

  • isaac_sync_plan.py

功能是把 MoveIt 的 FollowJointTrajectory 执行请求转成 Isaac Sim 可接受的：

  • /joint_command
  • sensor_msgs/msg/JointState

并可选同步下发到真实 Pro450 机械臂。

7 Isaac Sim 启动与加载USD场景

Isaac Sim 安装路径

当前项目的 Isaac Sim 安装路径示例为：

/home/er/.local/share/ov/pkg/isaac_sim-4.5.0

具体安装路径以实际为准。

启动 Isaac Sim

具体安装目录以实际为准。

进入安装目录后，通过官方启动脚本启动：

cd /home/er/.local/share/ov/pkg/isaac_sim-4.5.0
./isaac-sim.sh

注意： Isaac Sim 启动时间比较耗时（大约3分钟），后台需要渲染引擎、初始化核心模块，只需耐心等待即可。如果出现下面弹窗提示：

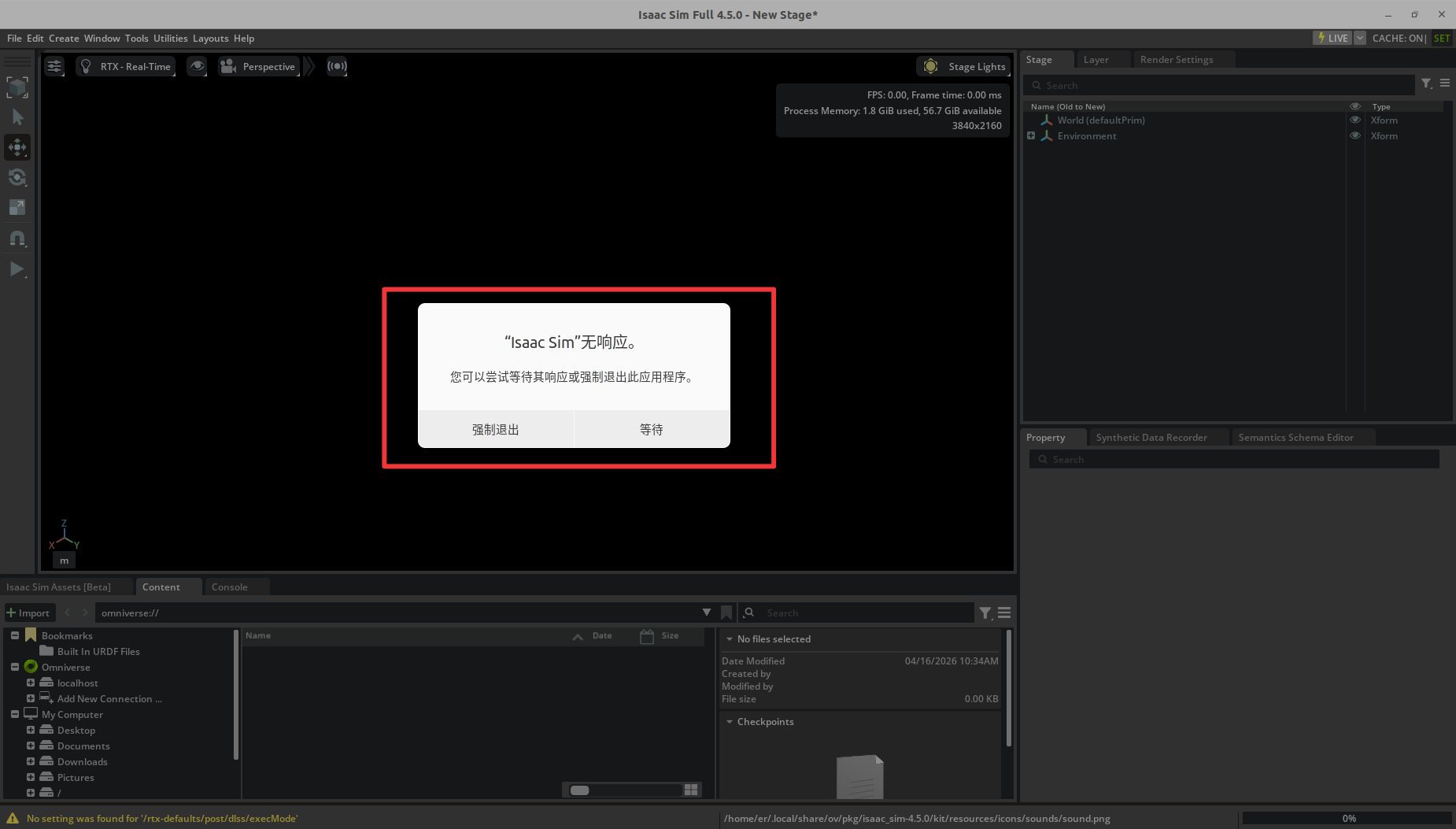

isaacsim img1

千万不要 强制退出，继续 等待 即可。 Isaac Sim 加载完成之后，会显示GPU等信息，如下图：

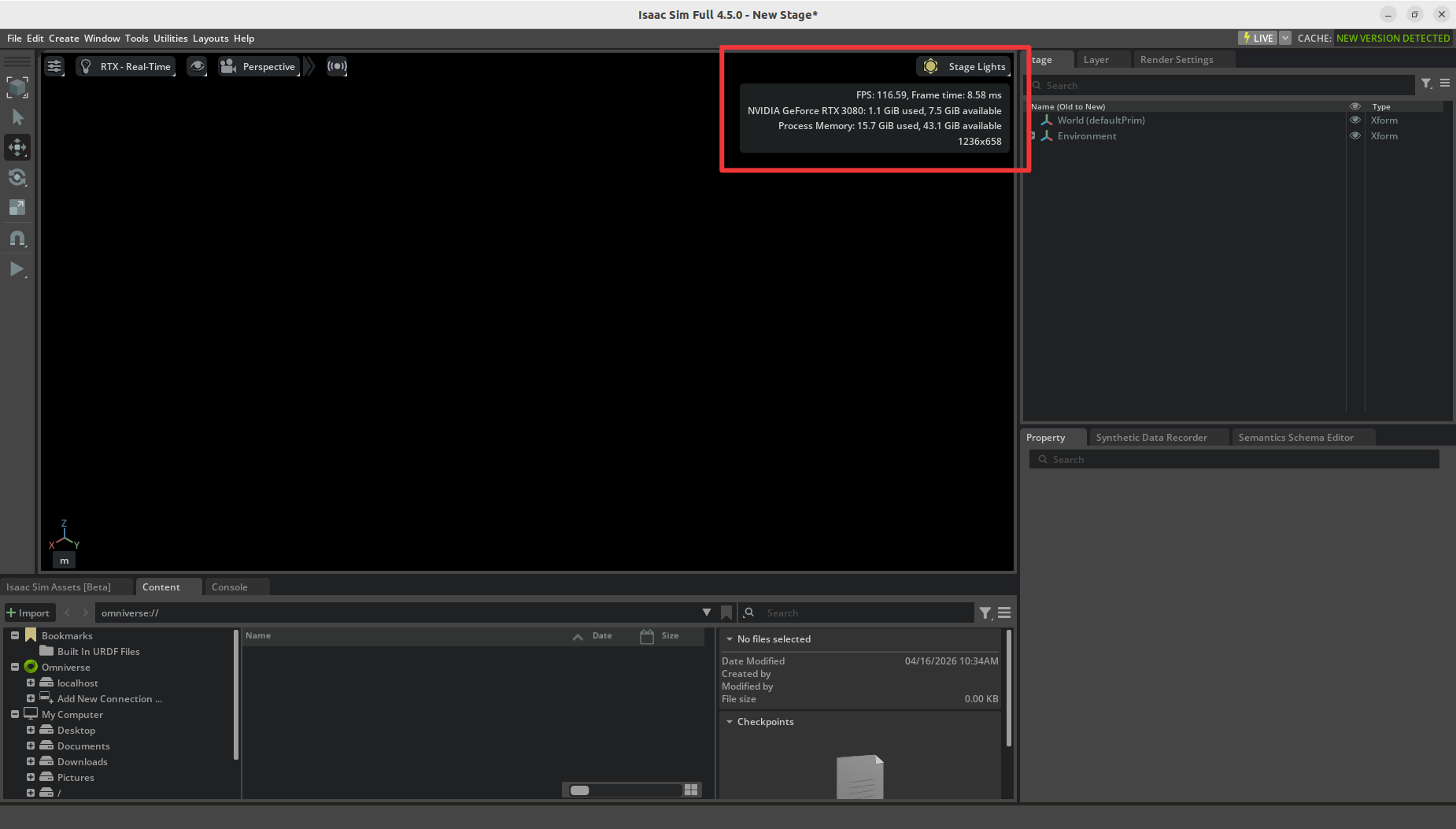

isaacsim img2

终端日志输出：

Isaac Sim Full App is loaded

如果你的系统已经在 shell 中正确配置了 ROS 2 环境，也可以在启动 Isaac Sim 前先执行：

source /opt/ros/humble/setup.bash

打开 USD 文件场景

本项目推荐直接打开仓库中的 USD 文件：

pro450_isaacsim/pro450_isaacsim/usd/mycobot_pro_450.usd

如果仓库位于：

~/pro450_isaacsim_ws/src/mycobot450_isaacsim

则完整路径通常类似：

~/pro450_isaacsim_ws/src/mycobot450_isaacsim/pro450_isaacsim/pro450_isaacsim/usd/mycobot_pro_450.usd

在 Isaac Sim 中打开方式：

  1. 启动 ./isaac-sim.sh
  2. 选择 File -> Open
  3. 打开上面的 mycobot_pro_450.usd
  4. 等待场景加载完成
  5. 点击 Play

演示操作：

8 Isaac Sim 配置说明

导入模型

本仓库有两种使用方式：

  1. 使用 mycobot_description 中的 URDF 重新导入 Isaac Sim，生成自己的 USD（需要配置各关节的最大力矩值、阻尼系数、刚度系数： Max Force、Damping、Stiffness ）
  2. 直接打开仓库中已经整理好的 USD：pro450_isaacsim/pro450_isaacsim/usd/mycobot_pro_450.usd

如果你只是想快速验证 ROS 2 / MoveIt 2 / 真机联动，建议优先直接打开现成 USD。

Action Graph 推荐配置

建议至少包含以下节点：

  • ROS2 Context
  • On Playback Tick
  • Isaac Read Simulation Time
  • ROS2 Publish Joint State
  • ROS2 Subscribe Joint State
  • Articulation Controller
  • 可选：ROS2 Publish Clock

推荐话题配置：

  • 发布仿真关节状态：/joint_states
  • 接收关节控制指令：/joint_command
  • 可选发布时钟：/clock

关键 Prim Path 说明

这是本项目最容易踩坑的地方。

ROS2 Publish Joint State

通常应指向可以正确读取关节状态的 prim，例如：

  • /mycobot_pro450/base

Articulation Controller

通常应指向 articulation root 所在 prim，而不是某个子 link，例如：

  • /mycobot_pro450/base

如果填错，常见报错为：

  • Pattern '/mycobot_pro450' did not match any rigid bodies
  • Provided pattern list did not match any articulations
  • NoneType object has no attribute link_names

Physics Inspector 打开和注意事项

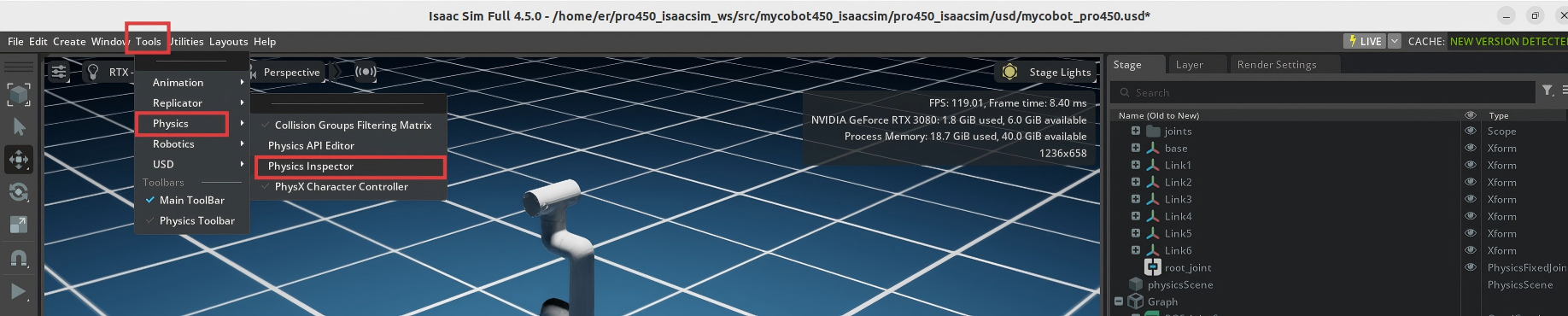

  • 加载USD场景文件之后，选择 Tools -> Physics -> Physics Inspector

    isaac_inspector_1

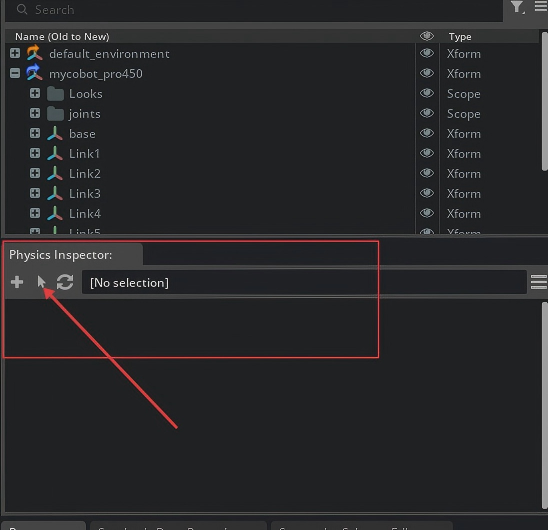

  • 在插件窗口中，点击 鼠标箭头 符号

    isaac_inspector_2

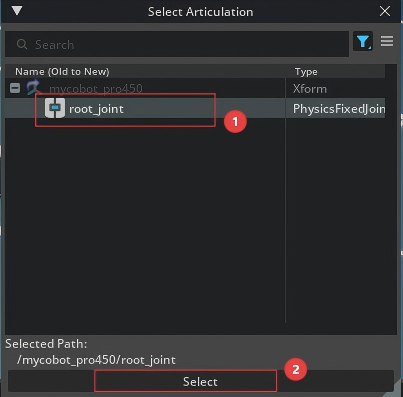

  • 在弹窗中，选择 Articulation

    isaac_inspector_3

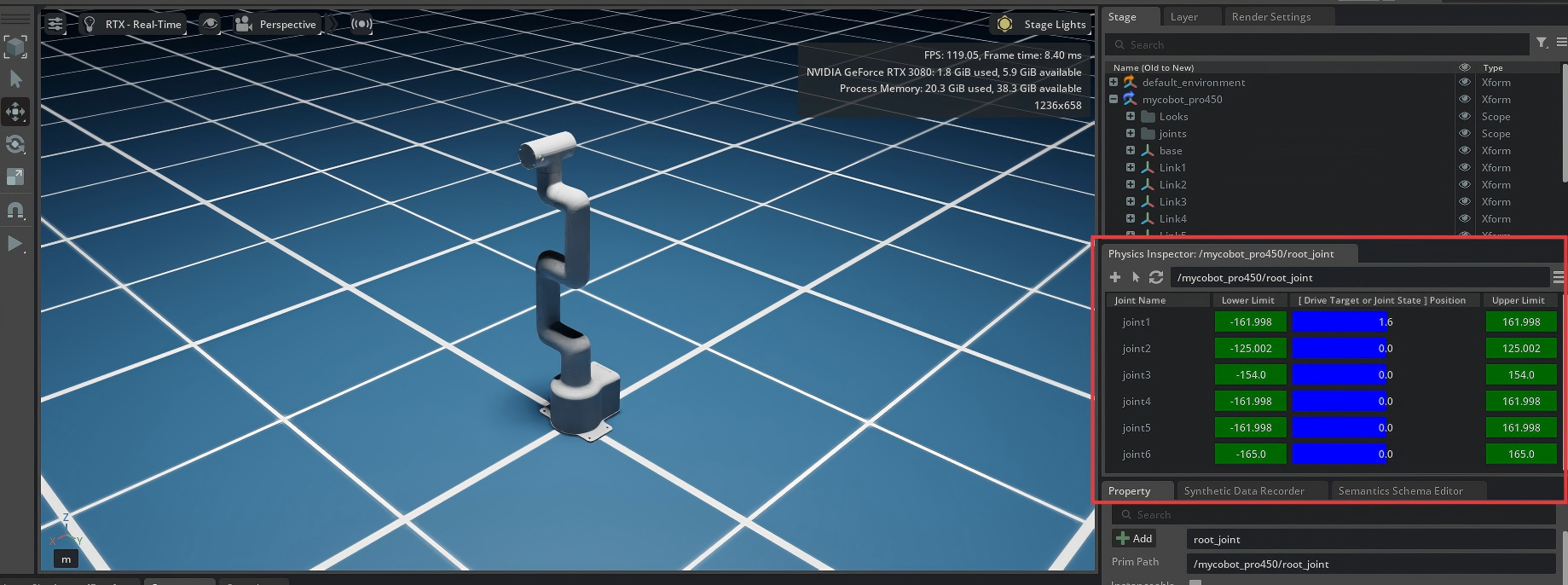

  • Physics Inspector 插件加载完成后，可以拖动关节进行仿真模型运动：

    isaac_inspector_4

  • 关闭 Physics Inspector插件：

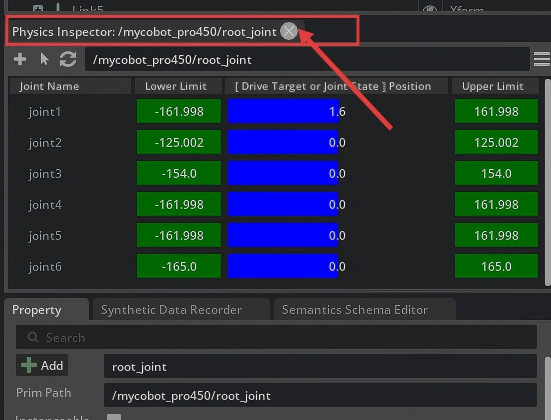

    isaac_inspector_5

Physics Inspector 可以用于手动拖动关节，但它和 Articulation Controller 都会写同一套 articulation。

因此：

  • 只发布 joint_states 时，一般可以开 Inspector 手动拖动
  • 使用 Subscribe + Articulation Controller 通过 ROS 控制时，建议关闭 Inspector

否则可能出现：

  • Simulation view object is invalidated and cannot be used again
  • Articulation Controller 异常
  • 仿真控制冲突

9 基础功能使用

注意： 所有的功能案例使用都基于在Isaac Sim中已打开现有的USD场景。，USD文件路径：mycobot450_isaacsim/pro450_isaacsim/pro450_isaacsim/usd/mycobot_pro_450.usd

1. 滑块跟随控制

  • 加载USD场景文件之后， 打开 Physics Inspector 插件工具

  • 在 Isaac Sim 中点击 Play

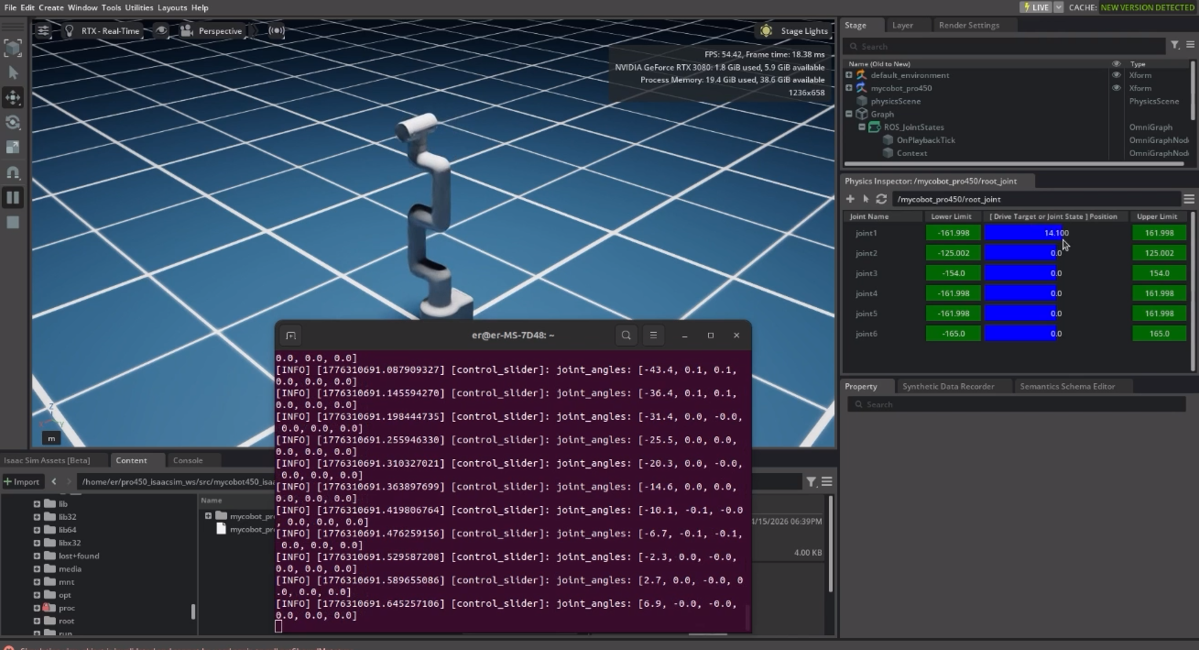

  • 用于把 Isaac / ROS 关节状态同步到真机。打开控制台终端运行命令：

ros2 run pro450_isaacsim slider_control --ros-args -p ip:=192.168.0.232 -p port:=4500

silder_control

运行成功之后，通过拖动 Inspector 中的关节控制仿真模型运动，真实机器也会跟随运动。

请注意：由于在命令输入的同时机械臂会移动到Isaac模型目前的位置，在您使用命令之前请确保 Isaac 中的模型没有出现穿模现象

不要在连接机械臂后做出快速拖动滑块的行为，防止机械臂损坏

说明：

  • 该节点订阅关节状态并调用 send_angles
  • 适合做简单的关节拖动控制

2. 模型跟随显示

除了上面的控制，我们也可以让模型跟随真实的机械臂运动。

  • 加载USD场景文件之后（需要关闭 Physics Inspector 插件工具）

  • 在 Isaac Sim 中点击 Play

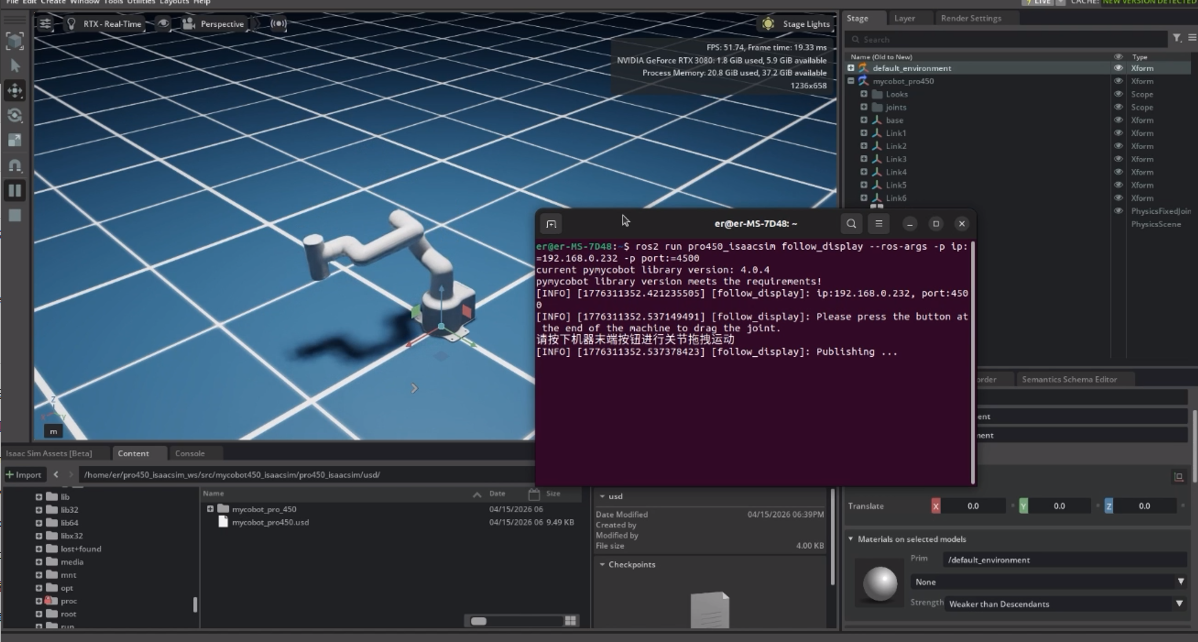

  • 把真机关节角度状态发布到 Isaac。打开控制台终端运行命令：

ros2 run pro450_isaacsim follow_display --ros-args -p ip:=192.168.0.232 -p port:=4500

follow_display

运行成功后，根据终端输出信息，需要同时按住机器末端按钮拖拽关节移动，Isaac仿真模型将会跟随真实机械臂运动。

3. GUI 控制

在前者的基础上，这里还提供了一个简单的图形用户界面控制接口。

  • 加载USD场景文件之后（需要关闭 Physics Inspector 插件工具）

  • 在 Isaac Sim 中点击 Play

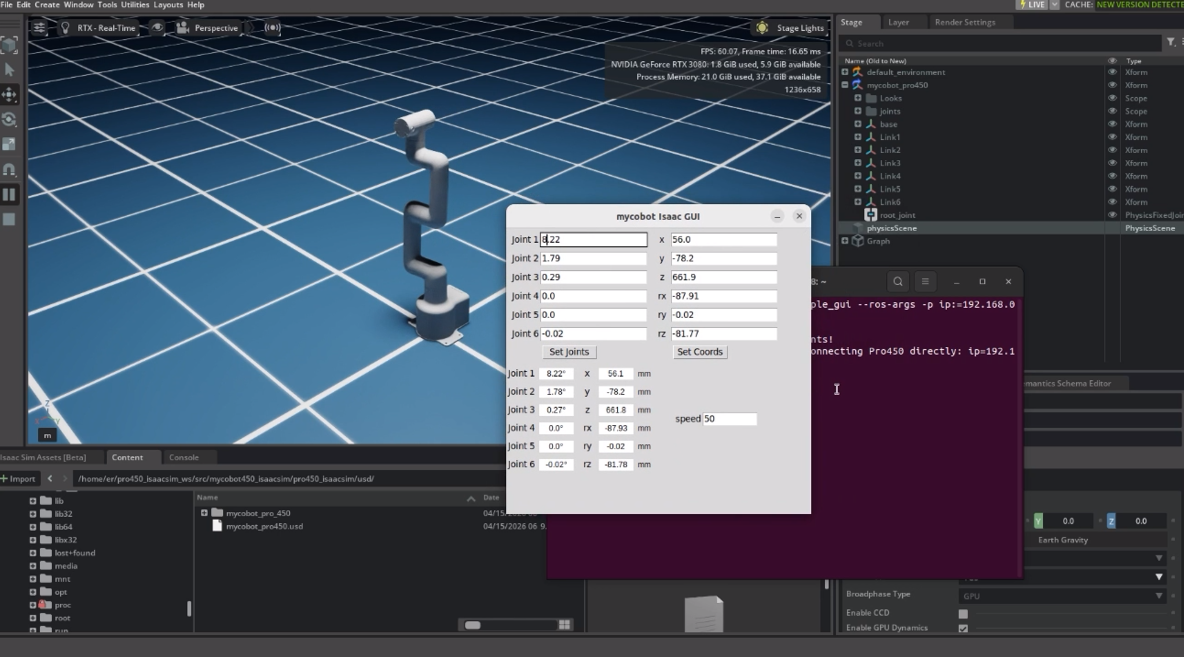

  • 把真机关节角度状态发布到 Isaac。打开控制台终端运行命令：

ros2 run pro450_isaacsim simple_gui --ros-args -p ip:=192.168.0.232 -p port:=4500

运行成功之后，然后在GUI界面输入相关角度和坐标信息，点击对应按钮，即可实现真实机器与仿真模型的同步运动

simple_gui

说明：

  • 角度控制会直接向 Isaac 发布目标关节角
  • 坐标控制会先发真机，再通过真机角度反馈同步到 Isaac
  • 当前实现已补充“短轮询 + GUI 刷新补发”机制，以改进坐标控制同步

4. 键盘控制

在 pro450_isaacsim 包中添加了键盘控制功能，并在 IsaacSim 中实时同步。 该功能依赖于 Python Api，因此请确保与真正的机械臂连接。

  • 加载USD场景文件之后（需要关闭 Physics Inspector 插件工具）

  • 在 Isaac Sim 中点击 Play

  • 把真机关节角度状态发布到 Isaac。打开控制台终端运行命令：

ros2 launch pro450_isaacsim teleop_keyboard.launch.py ip:=192.168.0.232 port:=4500

运行成功后，会自动新开一个控制台终端，并输出类似信息：

Mycobot Teleop Keyboard Controller
---------------------------
Movimg options(control coordinations [x,y,z,rx,ry,rz]):
              w(x+)

    a(y-)     s(x-)     d(y+)

    z(z-) x(z+)

u(rx+)   i(ry+)   o(rz+)
j(rx-)   k(ry-)   l(rz-)

+/- : Increase/decrease movement step size

Other:
    1 - Go to init pose
    2 - Go to home pose
    3 - Resave home pose
    q - Quit

在该终端中，您可以通过命令行中的按键控制机械臂的状态并移动机械臂。

注意：先输入2机械臂回到起始点之后，再进行其他坐标控制操作，终端会有如下类似提示：

[WARN] [1758001794.385321]: Coordinate control disabled. Please press '2' first.
[INFO] [1758001804.552778]: Home pose reached. Coordinate control enabled.
[INFO] [1758001817.069637]: Home pose reached. Coordinate control enabled.
[WARN] [1758001836.301070]: Returned to zero. Press '2' to enable coordinate control.
[WARN] [1758001848.830702]: Coordinate control disabled. Please press '2' first.
[INFO] [1758001863.383565]: Home pose reached. Coordinate control enabled.
[WARN] [1758001933.596504]: Returned to zero. Press '2' to enable coordinate control.
[WARN] [1758001942.051899]: Coordinate control disabled. Please press '2' first.

说明：

  • 键盘节点会直接连接 Pro450
  • send_angles 控制会直接同步 Isaac
  • send_coords 控制依赖真机反馈角度同步 Isaac
  • Launch 中通过 x-terminal-emulator -e 启动，避免 termios 的 TTY 报错

10 MoveIt 2 与 Isaac Sim 联动

启动程序

  • 加载USD场景文件之后（需要关闭 Physics Inspector 插件工具）

  • 点击 在 Isaac Sim 中点击 Play

  • 加载 moveit rviz 页面。打开控制台终端运行命令：

ros2 launch pro450_isaac_moveit2 isaac_moveit.launch.py

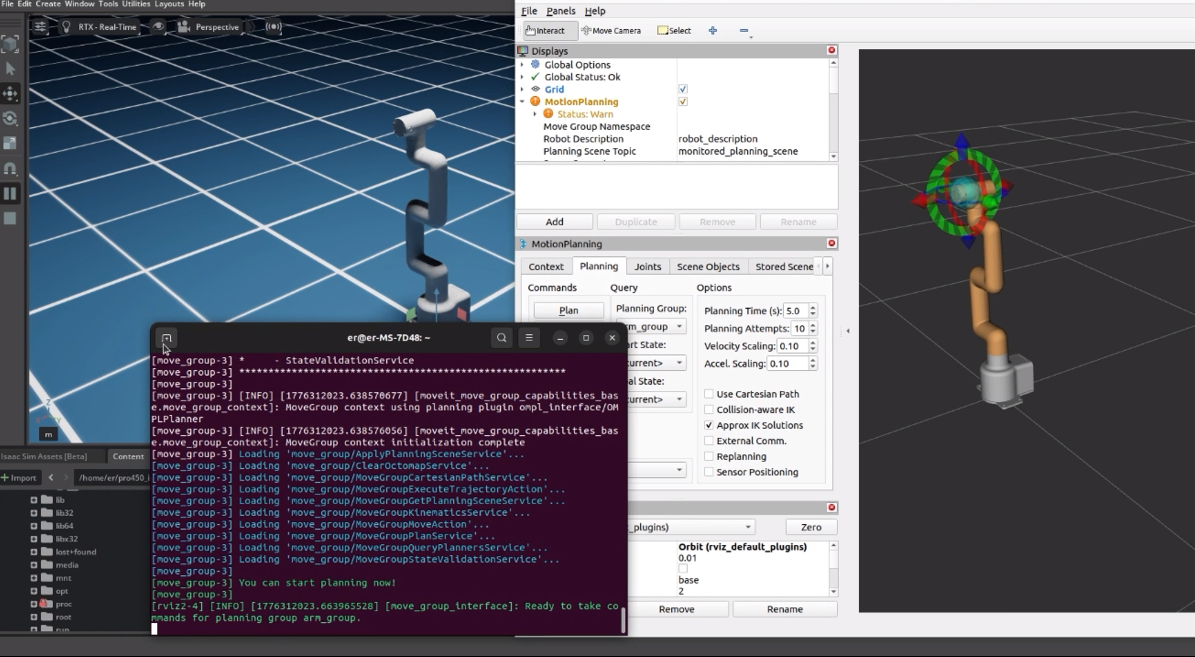

isaac moveit

此时在moveit页面中进行路径规划，Isaac里面的模型也会跟随规划运动。

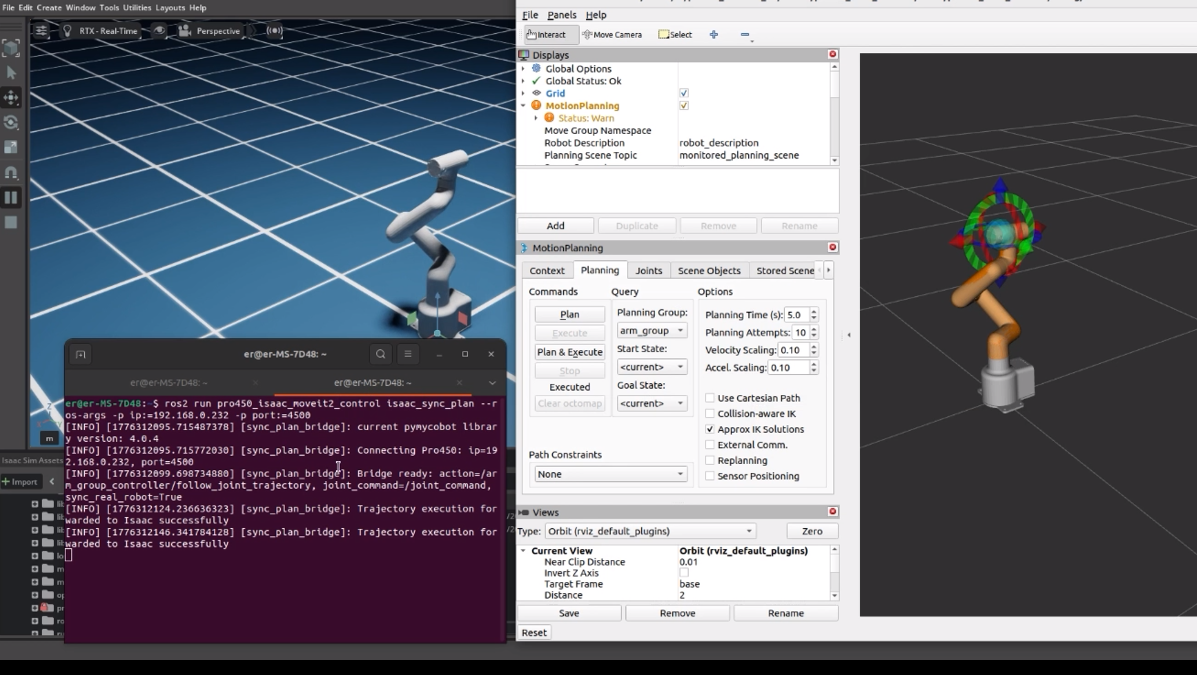

如果需要规划执行时同步控制真机，新打开一个控制台终端运行命令：

ros2 run pro450_isaac_moveit2_control isaac_sync_plan --ros-args -p ip:=192.168.0.232 -p port:=4500

运行成功后，在moveit 页面中执行规划时，Isaac仿真模型、真实机械臂将会同步运动。

isaac moveit2

说明

isaac_moveit.launch.py 会启动：

  • rsp.launch.py
  • static_virtual_joint_tfs.launch.py
  • move_group.launch.py
  • moveit_rviz.launch.py

isaac_sync_plan.py 会执行桥接节点，把：

  • /arm_group_controller/follow_joint_trajectory

转换成：

  • /joint_command

并按需要同步到真机。

11 推荐使用流程

场景一：只做 Isaac 仿真 + ROS 2 基础联动

  1. Isaac Sim 中导入 Pro450 模型并完成 Action Graph 配置
  2. 点击 Play
  3. 验证 /joint_states 正常发布
  4. 用 ros2 topic pub 或自己的 ROS 2 节点向 /joint_command 发 JointState

场景二：真机 + Isaac 基础联动

  1. Isaac Sim 中配置 /joint_command
  2. 启动 teleop_keyboard 或 simple_gui
  3. 真机执行命令
  4. 通过 /joint_command 镜像到 Isaac

场景三：MoveIt 2 + Isaac + 真机

  1. Isaac Sim 点击 Play
  2. 启动 isaac_moveit.launch.py
  3. 在 RViz 中规划
  4. 点击 Execute
  5. isaac_sync_plan.py 将轨迹转成 /joint_command
  6. Isaac 执行，必要时同步真机

12 常见问题

1. /joint_command 没有数据

正常。ROS2 Subscribe Joint State 是订阅者，不会自己发布数据。
需要有外部节点主动向 /joint_command 发布消息。

2. 仿真模型不动，但 /joint_states 正常

重点检查：

  • Articulation Controller 的 targetPrim 是否指向 articulation root
  • /joint_command 是否真的有发布者
  • Physics Inspector 是否同时开着并与控制器冲突

3. MoveIt 规划能成功，但 Execute 不驱动 Isaac

重点检查：

  • 是否使用了 isaac_moveit.launch.py
  • 执行桥接节点 isaac_sync_plan.py 是否启动
  • Isaac 是否仍在 Play
  • /joint_command 是否能收到桥接后的 JointState

4. 键盘节点报错 termios.error: (25, 'Inappropriate ioctl for device')

原因：

  • 节点没有绑定真实交互式终端

处理：

  • 使用仓库中的 teleop_keyboard.launch.py
  • 或单独在终端中 ros2 run pro450_isaacsim teleop_keyboard

5. 真机与 Isaac 同步有延迟

原因通常包括：

  • send_coords 本身没有直接关节角目标
  • 同步逻辑依赖真机角度反馈
  • 真机和 Isaac 的控制链路不同步

当前仓库已针对 GUI 的坐标控制增加：

  • 短轮询真机角度
  • GUI 刷新中的补发同步

但如果要做到更严格的“过程同步”，仍建议进一步引入：

  • 更高频角度采样
  • 轨迹插补
  • IK 解算后直接驱动 Isaac

13 备注

  • 建议所有涉及 Isaac 控制的节点统一使用：
    • /joint_states
    • /joint_command
    • 可选 /clock
  • 如果你的系统里存在多个工作空间都安装了同名包，注意 source install/setup.bash 的顺序，避免 get_package_share_directory() 解析到错误的 underlay。
